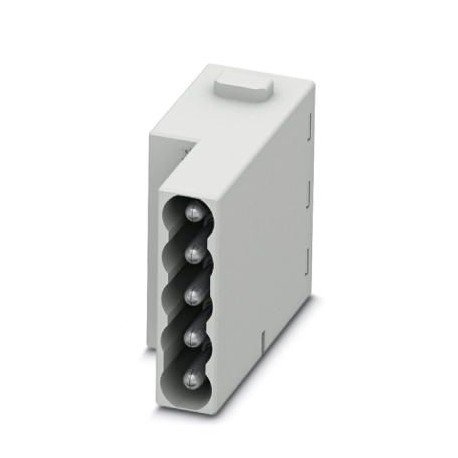

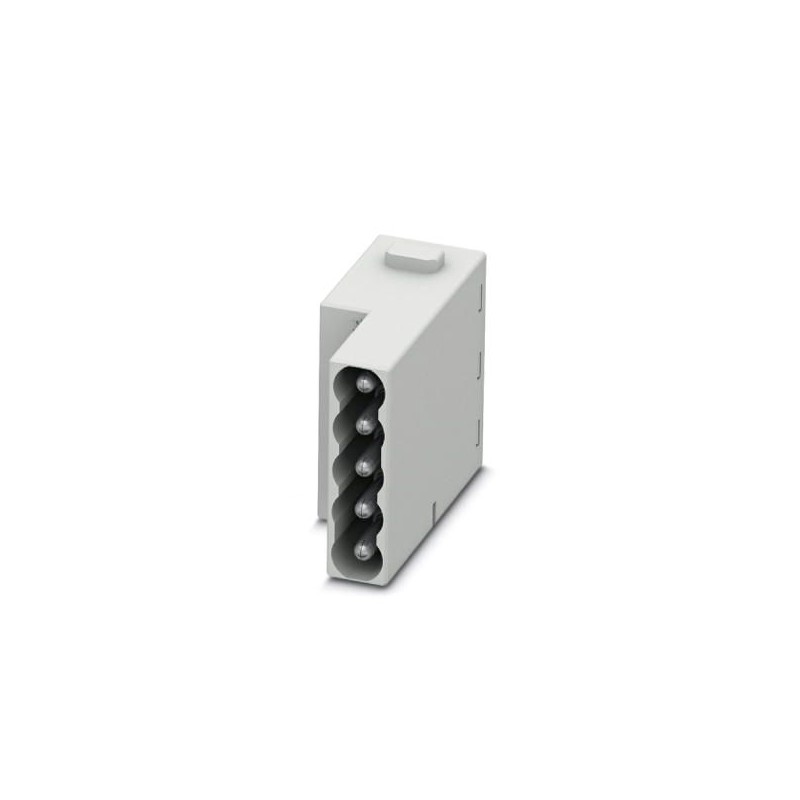

HC-M-05L-TPT-M 1423961 PHOENIX CONTACT Contacte inserir módulo de
HC-M-05L-TPT-M
1423961
PHOENIX_CONTACT
Contacte inserir módulo de
Módulo de inserção de contato, número de polos: 5, contatos de potência: 5, contatos de controle: 0, número de conexões por polo: 2, Macho, Conexão push-in, 230 V/400 V, 16 A, 0,25 mm² ... 1,5 mm², Aplicação: Potência
Conectores > Inserto de contato para conectores retangulares
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e vinte três mil novecentos e sessenta e um |
|---|---|
| Embalagem da unidade | 1 pc |
| Página de catálogo | Página 567 (C-2-2017) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e sessenta e cinco mil, oitocentos |
| Peso por Peça (excluindo embalagem) | 18.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e noventa |
| País de origem | PL (Polónia) |
Características elétricas
| Tensão nominal (III/3) | 230 V (Maestro-PE) |
|---|---|
| 400 V (Maestro-Regente) | |
| Corrente nominal | 10 Um |
| Nominal de surto de tensão | 4 kV |
| Perfil de conexão | Cinco |
Características mecânicas
| Condutor de seção transversal | 0,25 mm2 ... 1,5 mm2 (com virola) |
|---|---|
| Conexão seção transversal AWG | 24 ... 16 (com virola) |
| Comprimento de decapagem dos fios individuais | 8 mm ±1 mm |
| Diâmetro de contato | 2,5 mm |
| Inserção/retirada de ciclos de | ≥ 500 |
Geral
| Nota | Para HEAVYCON tipo de habitação B6 para B48, HC-M-B...MF-... articuladas módulo de estrutura de suporte necessária. |
|---|---|
| Para sólidos condutores ou condutores presos com virolas | |
| Série | HC-M-05-T |
| Cor | cinzento claro |
| Número de slots do módulo | Um |
| Método de ligação | Push-in de conexão |
| Número de conexões por posição | Dois |
| Tipo do contato | rolou |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Grau de poluição | Três |
| Categoria de sobretensão | III |
| Instruções de montagem | Para garantir o uso correto, a instalação em caixa com proteção IP54 ou melhor, é necessário |
Dados do Material
| Material de contato | Liga de cobre |
|---|---|
| Superfície de contato do material | Ag |
| Contato com material de suporte | PC |
Normas e Regulamentos
| Construção e teste de regulamentos | DIN EN 61984 |
|---|---|
| DIN EN 60664 | |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil duzentoseCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil duzentoseCl@ss 7.0Vinte e sete milhões e quatrocentos e quarenta mil duzentos e cincoeCl@ss 8.0Vinte e sete milhões e quatrocentos e quarenta mil duzentos e cincoeCl@ss 9.0Vinte e sete milhões e quatrocentos e quarenta mil duzentos e dezessete
| Característica | Valor |
|---|---|
| Número de contatos de potência (EF012216) | 5 |
| Número de contatos de controlo (EF012217) | 0 |
| Inserção de contato sem contatos (EF007324) | Não |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 5 |
| Diâmetro do contato de encaixe (EF007320) | 2.5 mm |
| Corrente nominal especificada In (EF008250) | 16 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operação (EF002393) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 230 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Com proteção de condutores (EF000550) | Não |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.25 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.25 mm² |
| Material da superfície de contato (EF004020) | Prateado |
| Material do contato (EF008521) | Outro |
| Material de contato (EF007544) | Cobre |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Min. número de ciclos de inserção (EF012212) | 500 |
| Largura (EF000008) | 14.6 mm |
| Altura (EF000040) | 34.1 mm |
| Profundidade (EF000049) | 36 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
