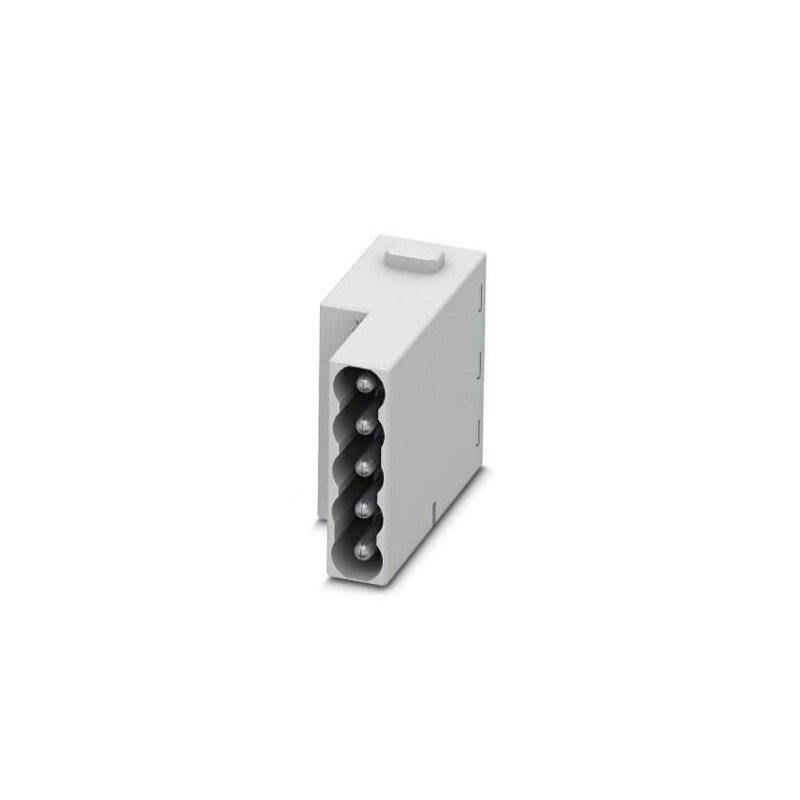

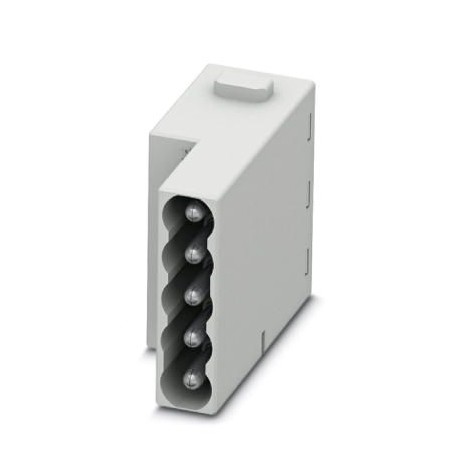

HC-M-05L-TPT-M 1423961 PHOENIX CONTACT Inserire il modulo di contatto
HC-M-05L-TPT-M
1423961
PHOENIX_CONTACT
Inserire il modulo di contatto
Modulo di inserimento contatti, numero di poli: 5, contatti di potenza: 5, contatti di comando: 0, numero di collegamenti per polo: 2, Maschio, Collegamento push-in, 230 V/400 V, 16 A, 0,25 mm² ... 1,5 mm², Applicazione: Potenza
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quattro cento venti tré mila nove cento sessanta uno |
|---|---|
| Unità d'imballaggio | 1 pc |
| Pagina del catalogo | Pagina 567 (C-2-2017) |
| GTIN | 4055626365800 |
| Peso per Pezzo (escluso imballaggio) | 18.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento novanta |
| Paese di origine | PL (Polonia) |
Caratteristiche elettriche
| Tensione nominale (III/3) | 230 V (Conduttore-PE) |
|---|---|
| 400 V (Conduttore-Conduttore) | |
| Corrente nominale | Dieci |
| Tensione d'impulso | 4 kV |
| Profilo di connessione | Cinque |
Caratteristiche meccaniche
| Sezione conduttore | 0,25 mm2 ... 1,5 mm2 (con ghiera) |
|---|---|
| Sezione di collegamento AWG | 24 ... 16 (con ghiera) |
| Lunghezza di spelatura del singolo filo | 8 mm ±1 mm |
| Il diametro di contatto | 2.5 mm |
| Inserimento/estrazione cicli | ≥ 500 |
Generale
| Nota | Per custodia HEAVYCON tipo B6 B48, HC-M-B...MF-... a cerniera supporto del modulo quadro. |
|---|---|
| Per conduttori rigidi o trefoli con puntali | |
| Serie | HC-M-05-T |
| Colore | grigio chiaro |
| Numero di slot | Uno |
| Metodo di connessione | Push-in di connessione |
| Numero di connessioni per posizione | Due |
| Tipo di contatto | laminati |
| Classe di infiammabilità secondo UL 94 | V0 |
| Grado di inquinamento | Tre |
| Categoria di sovratensione | III |
| Istruzioni di montaggio | Per assicurare il corretto utilizzo, montaggio nell'alloggiamento con protezione IP54 o meglio è richiesto |
Dati di materiale
| Materiale a contatto con il | Lega di rame |
|---|---|
| Superficie di contatto del materiale | Ag |
| Contattare il vettore materiale | PC |
Norme e Regolamenti
| Di costruzione e di prova norme | DIN EN 61984 |
|---|---|
| DIN EN 60664 | |
| Classe di infiammabilità secondo UL 94 | V0 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 5.1Venti sette millioni due cento sessanta un mille due centoeCl@ss 6.0Venti sette millioni due cento sessanta un mille due centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila due cento cinqueeCl@ss 8.0Venti sette millioni quattro cento quaranta mila due cento cinqueeCl@ss 9.0Venti sette millioni quattro cento quaranta mila due cento diciassette
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 5 |
| numero di contatti di controllo (EF012217) | 0 |
| inserto di contatti senza contatti (EF007324) | No |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 5 |
| diametro del contatto maschio (EF007320) | 2.5 mm |
| corrente nominale In (EF008250) | 16 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 230 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | altro |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.25 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.25 mm² |
| materiale del rivestimento di contatto (EF004020) | argento |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del contatto (EF007544) | rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 14.6 mm |
| altezza (EF000040) | 34.1 mm |
| profondità (EF000049) | 36 mm |
