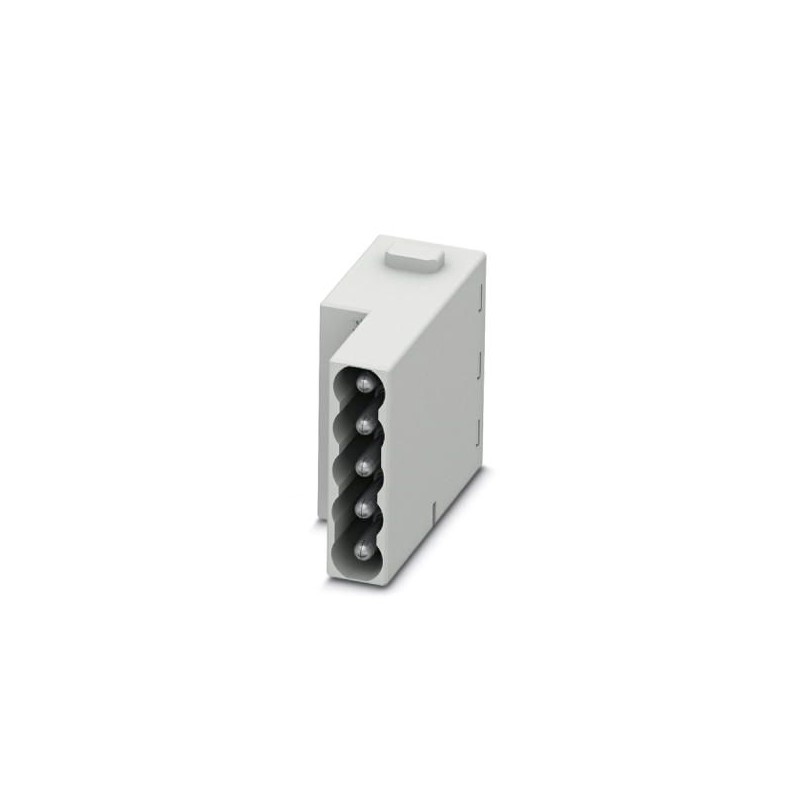

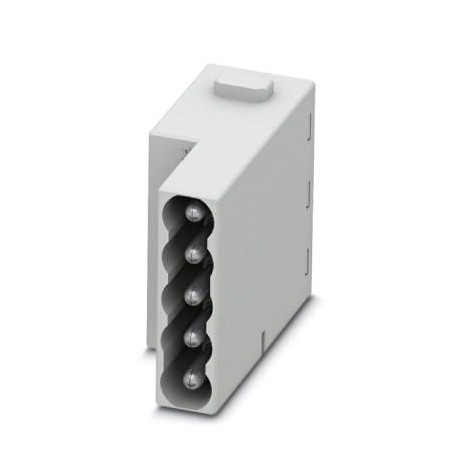

HC-M-05L-TPT-M 1423961 PHOENIX CONTACT Kontakteinsatz-Modul
HC-M-05L-TPT-M
1423961
PHOENIX_CONTACT
Kontakteinsatz-Modul
Kontakteinsatzmodul, Polzahl: 5, Powerkontakte: 5, Steuerkontakte: 0, Anzahl Anschlüsse pro Pol: 2, Stecker, Push-in-Anschluss, 230 V/400 V, 16 A, 0,25 mm² ... 1,5 mm², Anwendung: Power
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert drei und zwanzig tausend neun hundert eins und sechzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Katalog Seite | Seite 567 (C-2-2017) |
| GTIN | 4055626365800 |
| Gewicht pro Stück (exklusive Verpackung) | 18.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | PL (Polen) |
Elektrische Eigenschaften
| Bemessungsspannung (III/3) | 230 V (Leiter-PE) |
|---|---|
| 400 V (Leiter-Leiter) | |
| Nennstrom | 10 A |
| Bemessungsstoßspannung | 4 kV |
| Verbindung Profil | Fünf |
Mechanische Eigenschaften
| Leiterquerschnitt | 0,25 mm2 ... 1,5 mm2 (mit Aderendhülse) |
|---|---|
| Anschlussquerschnitt AWG | 24 ... 16 (mit Aderendhülse) |
| Stripping Länge des einzelnen Drahtes | 8 mm ±1 mm |
| Kontaktieren Durchmesser | 2,5 mm |
| Insertion/withdrawal cycles | ≥ 500 |
Allgemeine
| Hinweis | Für HEAVYCON-Gehäuse Typ B6 bis B48, HC-M-B...MF-... klappbar Modul-Tragrahmen erforderlich. |
|---|---|
| Für massive Leiter oder Litzen mit Aderendhülsen | |
| Serie | HC-M-05-T |
| Farbe | hellgrau |
| Anzahl der Modul-Steckplätze | Eins |
| Verbindungs-Methode | Push-in-Anschluss |
| Anzahl der verbindungen pro position | Zwei |
| Kontakt Typ | gerollt |
| Entflammbarkeit nach UL 94 | V0 |
| Grad der Verschmutzung | Drei |
| Überspannungskategorie | III |
| Montage-Anleitung | Zur Sicherstellung einer korrekten Verwendung, installation in Gehäuse mit IP54 oder besser ist erforderlich |
Material data
| Material, Kontakt | Kupfer Legierung |
|---|---|
| Kontaktoberfläche material | Ag |
| Kontakt carrier material | PC |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend zwei hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert fünfeCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert fünfeCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert siebzehn
| Merkmal | Wert |
|---|---|
| Anzahl der Leistungskontakte (EF012216) | 5 |
| Anzahl der Steuerkontakte (EF012217) | 0 |
| Kontakteinsatz ohne Kontakte (EF007324) | Nein |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 5 |
| Durchmesser Steckkontakt (EF007320) | 2.5 mm |
| Bemessungsstrom In (EF008250) | 16 A |
| Umgebungstemperatur (EF002386) | 125 °C |
| Betriebstemperatur (EF002393) | -40 °C |
| Bemessungsspannung (EF000228) | 230 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 3 |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Mit Drahtschutz (EF000550) | Nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.25 mm² |
| Werkstoff der Kontaktbeschichtung (EF004020) | Silber |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Min. Anzahl der Steckzyklen (EF012212) | 500 |
| Breite (EF000008) | 14.6 mm |
| Höhe (EF000040) | 34.1 mm |
| Tiefe (EF000049) | 36 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
