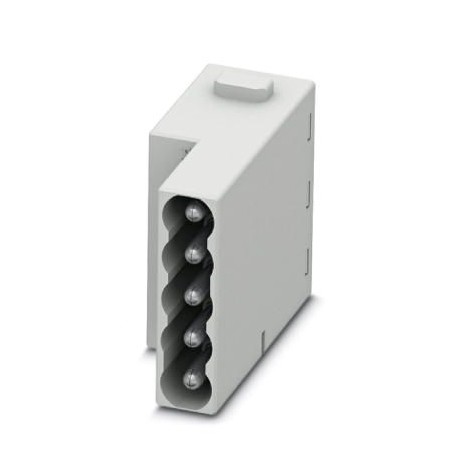

HC-M-05L-TPT-M 1423961 PHOENIX CONTACT Контакт вставить модуль
HC-M-05L-TPT-M
1423961
PHOENIX_CONTACT
Контакт вставить модуль
Модуль вставки контактов, количество полюсов: 5, силовые контакты: 5, контакты управления: 0, количество соединений на полюсе: 2, Вилка, Вставное соединение, 230 В/400 В, 16 А, 0.25 мм² ... 1,5 мм², Применение: Мощность
Разъемы штекерные промышленные > Контактный вкладыш для промышленных разъемов
Промышленные разъемы
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион четыреста двадцать три тысячи девятьсот шестьдесят один |
|---|---|
| Единица упаковки | 1 ПК |
| Страница каталога | Страница 567 (С-2-2017) |
| ГНТП | 4055626365800 |
| Вес / шт. (без упаковки) | 18.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот девяносто |
| Страна происхождения | PL (Польша) |
Электрические характеристики
| Номинальное напряжение (в III/3) | 230 В (проводник-PE) |
|---|---|
| 400 В (Дирижер-Дирижер) | |
| Номинальный ток | 10 а |
| Номинальное импульсное напряжение | 4 кв |
| Профиль подключения | Пять |
Механические характеристики
| Поперечное сечение проводника | 0,25 мм2 ... 1,5 мм2 (с наконечником) |
|---|---|
| Поперечное сечение соединительных проводов СРГ | 24 ... 16 (с наконечником) |
| Длина зачистки отдельных проводов | 8 мм ±1 мм |
| Диаметр контакта | 2.5 мм |
| Циклы ввода/вывода | ≥ 500 |
Общие
| Примечание | Для корпуса HEAVYCON типа В6 в B48, ХК-м-Б...МФ-... навесной модуль требуемой несущей рамой. |
|---|---|
| Для твердых проводов или многожильных проводов с наконечниками | |
| Серия | НС-М-05-Т |
| Цвет | светло-серый |
| Количество слотов модуль | Один |
| Способ подключения | Быстроразъемное соединение |
| Количество подключений на позицию | Два |
| Тип контакта | прокат |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Степень загрязнения | Три |
| Категория перенапряжения | III в |
| Инструкции по сборке | Для обеспечения правильной эксплуатации, монтажа в корпусе с защитой IP54 или лучше требуется |
Стандартов и правил
| Конструкционные и тестирование требования | DIN-РЕЙКУ EN 61984 |
|---|---|
| DIN-РЕЙКУ EN 60664 | |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча двестиЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча двестиЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч двести пятьЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч двести пятьЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч двести семнадцать
| Характеристика | Значение |
|---|---|
| Number of power contacts (EF012216) | 5 |
| Number of control contacts (EF012217) | 0 |
| Contact insert without contacts (EF007324) | No |
| Contact type (EF001587) | Pin |
| Number of poles (EF001391) | 5 |
| Diameter plug-in contact (EF007320) | 2.5 mm |
| Rated current In (EF008250) | 16 A |
| Ambient temperature (EF002386) | 125 °C |
| Operating temperature (EF002393) | -40 °C |
| Rated voltage (EF000228) | 230 V |
| Rated surge voltage (EF002993) | 4 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 3 |
| Type of electric connection (EF003961) | Other |
| With wire protection (EF000550) | No |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.25 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.25 mm² |
| Material of contact surface (EF004020) | Silver |
| Material of contact insert (EF008521) | Other |
| Material contact (EF007544) | Copper |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| With protective conductor (EF007468) | No |
| Min. number of insertion cycles (EF012212) | 500 |
| Width (EF000008) | 14.6 mm |
| Height (EF000040) | 34.1 mm |
| Depth (EF000049) | 36 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX SENSOR CABLING CONNECTORS RU .pdf | 59 Mbytes |
|
