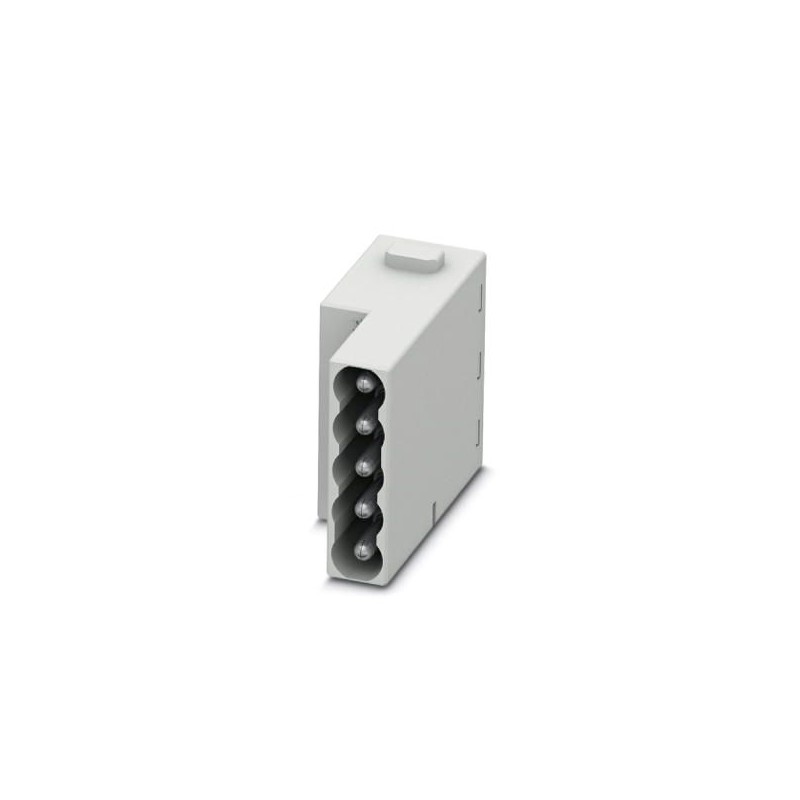

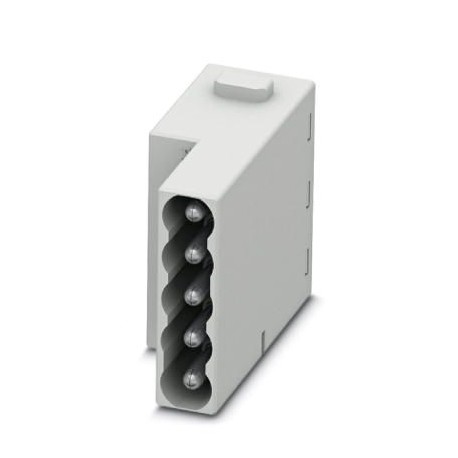

HC-M-05L-TPT-M 1423961 PHOENIX CONTACT Contact module d'insertion
HC-M-05L-TPT-M
1423961
PHOENIX_CONTACT
Contact module d'insertion
Module d’insertion de contact, nombre de pôles : 5, contacts d’alimentation : 5, contacts de commande : 0, nombre de connexions par pôle : 2, mâle, connexion enfichable, 230 V/400 V, 16 A, 0,25 mm² ... 1,5 mm², Application : Puissance
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt trois mille neuf cent soixante et un |
|---|---|
| Unité d'emballage | 1 pc |
| Page du catalogue | Page 567 (C-2-2017) |
| GTIN | 4055626365800 |
| Poids par Pièce (hors emballage) | 18.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | PL (Pologne) |
Caractéristiques électriques
| Tension assignée (III/3) | 230 V (Chef d'orchestre-PE) |
|---|---|
| 400 V (Chef D'Orchestre) | |
| Courant nominal | 10 Un |
| Nominale tension de choc | 4 kV |
| Profil de connexion | Cinq |
Caractéristiques mécaniques
| Chef de la section transversale | 0,25 mm2 ... 1,5 mm2 (avec embout) |
|---|---|
| Connexion de section AWG | 24 ... 16 (avec embout) |
| Décapage de la longueur du fil | 8 mm ±1 mm |
| Contact diamètre | 2,5 mm |
| Insertion/retrait des cycles | ≥ 500 |
Général
| Note | Pour HEAVYCON de logement de type B6 à B48, HC-M-B...MF-... à charnière module de cadre porte-requis. |
|---|---|
| Pour les solides conducteurs ou conducteurs bloqués avec des viroles | |
| Série | HC-M-05-T |
| Couleur | gris clair |
| Nombre d'emplacements de modules | Un |
| Méthode de connexion | Pousser-dans le cadre |
| Nombre de connexions par position | Deux |
| Type de Contact | roulé |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Instructions de montage | Pour garantir une bonne utilisation, l'installation dans le logement avec protection IP54 ou mieux est requis |
Fiche de données
| Matériau de Contact | Alliage de cuivre |
|---|---|
| La surface de Contact matériau | Ag |
| Contact matériau de support | PC |
Les normes et les Règlements
| La construction et les essais des règlements | DIN EN 61984 |
|---|---|
| DIN EN 60664 | |
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante et une mille deux centeCl@ss 6.0Vingt sept million deux cent soixante et une mille deux centeCl@ss 7.0Vingt sept million quatre cent quarante mille deux cent cinqeCl@ss 8.0Vingt sept million quatre cent quarante mille deux cent cinqeCl@ss 9.0Vingt sept million quatre cent quarante mille deux cent dix sept
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 5 |
| Nombre de contacts de commande (EF012217) | 0 |
| Insert de contact sans contact (EF007324) | Non |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 5 |
| Diamètre du contact à fiche (EF007320) | 2.5 mm |
| Courant assigné In (EF008250) | 16 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 230 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Autre |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.25 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.25 mm² |
| Matériau du revêtement de contact (EF004020) | Argent |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du contact (EF007544) | Cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 14.6 mm |
| Hauteur (EF000040) | 34.1 mm |
| Profondeur (EF000049) | 36 mm |
