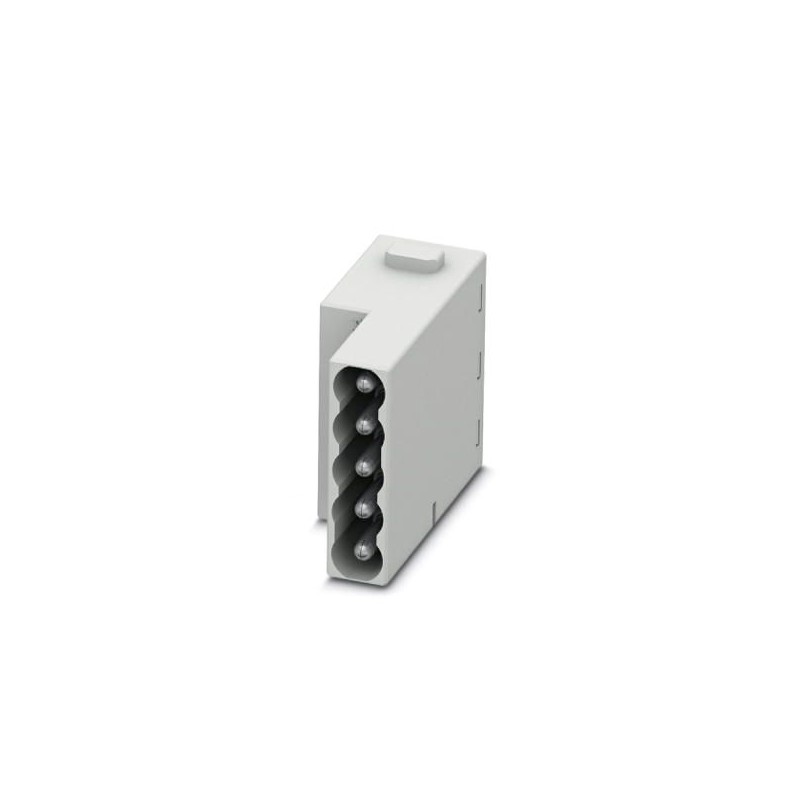

HC-M-05L-TPT-M 1423961 PHOENIX CONTACT Módulo de insertos de contactos, número de polos: 5, contactos de pot..
HC-M-05L-TPT-M
1423961
PHOENIX_CONTACT
Módulo de insertos de contactos, número de polos: 5, contactos de potencia: 5, contactos de mando: 0, número de conexiones por polo: 2, Macho, Conexión push-in, 230 V/400 V, 16 A, 0,25 mm² ... 1,5 mm², aplicación: Potencia
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón cuatrocientos veintitrés mil novecientos sesenta y uno |
|---|---|
| Unidad de embalaje | 1 pc |
| Página de catálogo | Página 567 (C-2-2017) |
| GTIN | 4055626365800 |
| Peso por Pieza (sin incluir el embalaje) | 18.000 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa |
| País de origen | PL (Polonia) |
Características eléctricas
| Tensión asignada (III/3) | 230 V (Conductor-PE) |
|---|---|
| 400 V (Conductor-Conductor) | |
| Corriente nominal | 10 Un |
| Tensión de impulso admisible | 4 kV |
| Perfil de conexión | Cinco |
Características mecánicas
| Conductor de sección transversal | 0,25 mm2 ... 1,5 mm2 (con casquillo) |
|---|---|
| Conexión sección transversal AWG | 24 ... 16 (con casquillo) |
| Pelar la longitud del cable individual | 8 mm ±1 mm |
| Contacto de diámetro | 2.5 mm |
| Inserción/retirada de los ciclos de | ≥ 500 |
General
| Nota | Para HEAVYCON tipo de vivienda B6 para B48, HC-M-B... - MF... con bisagras módulo de bastidor de tiro requerida. |
|---|---|
| Para los sólidos conductores o conductores trenzados con férulas | |
| La serie | HC-M-05-T |
| Color | la luz gris |
| Número de ranuras de módulo de | Uno |
| Método de conexión | Push-in de conexión |
| El número de conexiones por posición | Dos |
| Tipo de contacto | laminado |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Grado de contaminación | Tres |
| Categoría de sobretensión | III |
| Instrucciones de montaje | Para asegurar el uso correcto, la instalación en la vivienda con protección IP54 o se requiere mejor |
Datos del Material
| Material de contacto | De aleación de cobre |
|---|---|
| La superficie de contacto del material | Ag |
| Contacto material de transporte | PC |
Normas y Reglamentos
| Construcción y pruebas reglamentarias | DIN EN 61984 |
|---|---|
| DIN EN 60664 | |
| Clasificación de inflamabilidad según UL 94 | V0 |
Ambiental, Cumplimiento De Productos
| China RoHS | Uso Ecológico Periodo = 50 |
|---|---|
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
eCl@ss 5.1Veintisiete millones doscientos sesenta y ún mil doscientoseCl@ss 6.0Veintisiete millones doscientos sesenta y ún mil doscientoseCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil doscientos cincoeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil doscientos cincoeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil doscientos diecisiete
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 5 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | No |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 5 |
| Diámetro del contacto del enchufe (EF007320) | 2.5 mm |
| Corriente nominal In (EF008250) | 16 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 230 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.25 mm² |
| Sección de conductor conectable (EF007343) | 0.25 mm² |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Material del inserto de contacto (EF008521) | Otros |
| Material del contacto (EF007544) | Cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 14.6 mm |
| Altura (EF000040) | 34.1 mm |
| Profundidad (EF000049) | 36 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
