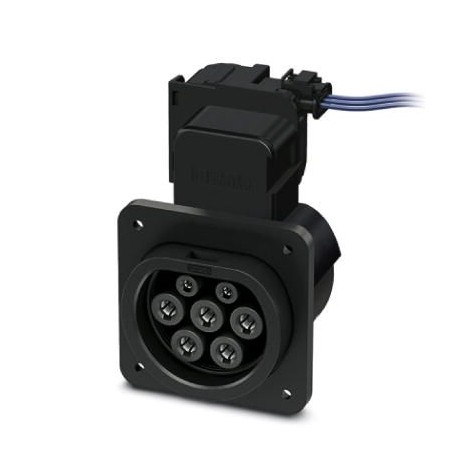

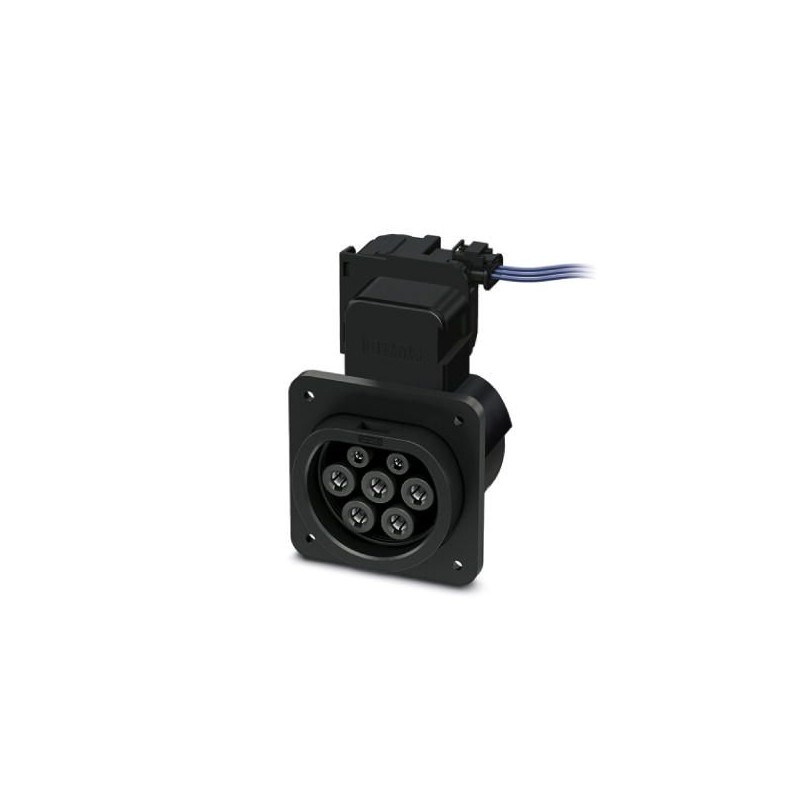

EV-GBM3SL12-3AC32A-0,7M6,0E10T 1050941 PHOENIX CONTACT Tomada De Parede
EV-GBM3SL12-3AC32A-0,7M6,0E10T
1050941
PHOENIX_CONTACT
Tomada De Parede
CHARX connect, Caixa de carregamento de infraestruturas, ligação roscada com tampa de proteção na parte traseira, com sensores de temperatura, Para carregamento de veículos elétricos com corrente alternada (AC), Compatível com conectores de carregamento para infraestruturas, GB/T, GB/T 20234.2-2015, 32 A / 440 V (AC), Condutores simples, comprimento: 0,7 m, Atuador de bloqueio: 12 V, 3 polos, Suporte de parede traseiro, Geração 1, logotipo "PHOENIX CONTACT"
Dispositivos de encaixe industriais e especiais > Conector para carga de veículos elétricos E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão e cinquenta mil novecentos e quarenta e um |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões seiscentos e sessenta e nove mil setecentos e cinquenta e cinco |
| Peso por Peça (excluindo embalagem) | 650.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | CN (China) |
Nota
| Restrição comercial | Os produtos são oferecidos exclusivamente para exportação para fora da UE e da Área Económica Europeia. |
|---|
Definição de produto
| Tipo de produto | Infra-estrutura de Tomada do Soquete para o carregamento de veículos elétricos com corrente alternada (CA), compatível com a Infra-estrutura de Plugues |
|---|---|
| Tipo | Traseira tampa de protecção conexão a parafuso |
| Normas/regulamentos | GB/T 20234.2-2015 |
| Carga padrão | GB/T |
| Modo de carregamento | Modo 3, Caso B |
| Nota | Com a medição de temperatura através Pt 1000 sensores |
| Nota sobre o método de conexão | Ligação faston, não pode ser desconectada |
Dimensões
| Altura | 96 mm |
|---|---|
| Largura | 75 mm |
| Profundidade | 76.2 mm |
| Furo dimensões | 60 mm x 60 mm |
| Condutor de comprimento | 0.7 m (cabos) |
| Estrutura de cabo | 5x 6.0 mm2 + 2x 0,5 mm2 |
| Tipo de condutor | Único fios |
Condições ambientais
| Temperatura ambiente (operação) | -30 °C ... 50 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 80 °C |
| Max. altitude | 5000 m (acima do nível do mar) |
| Grau de proteção | IP55 (conectado) |
| IP55 (com tampa de proteção, ver acessórios) |
Propriedades elétricas
| Máxima potência de carregamento | 14 kW |
|---|---|
| Tipo de corrente de carregamento | C.A. 3-phase |
| Número de fases | Três |
| Número de contatos de energia | 5 (L1, L2, L3, N, PE) |
| Corrente nominal de alimentação contactos | 32 |
| Tensão nominal de alimentação contactos | 440 V CA |
| Número de contatos de sinal | 2 (CP, CC) |
| Corrente nominal para contatos de sinal | 2 |
| Tensão avaliado por sinal contactos | 30 V CA |
| Tipo de transmissão de sinal | Modulação por largura de pulso |
| Nota sobre o método de conexão | Ligação faston, não pode ser desconectada |
| Medição de temperatura | 4x Pt 1000 (DIN EN 60751) |
Propriedades mecânicas
| Inserção/retirada de ciclos de | > 10000 |
|---|---|
| Força de inserção | < 100 N |
| A retirada da força | < 100 N |
Montagem
| Possíveis posições de montagem | Traseira do painel de montagem |
|---|---|
| Restrições à posição de montagem | Apenas de 0 a 90 graus de inclinação frontal possível, ver figura |
| Posição de montagem do fecho do atuador | Centro superior |
| Necessária profundidade de instalação | < 5 mm (Traseira, montagem em painel) |
| Max. espessura da parede | > 57 mm (Traseira, montagem em painel) |
| Diâmetro do orifício de montagem | 7.00 mm (ø) |
Fecho
| Fecho tipo de | Fecho inseridos estado com um mecanismo de bloqueio |
|---|---|
| Fecho de tensão | 12 V |
| Fecho de detecção de | disponível |
| Mecânico de desbloqueio de emergência | disponível |
Fecho do atuador
| Típico da fonte de alimentação do motor | 12 V |
|---|---|
| Possível fonte de alimentação gama no motor | 9 V ... 15.5 V |
| Típico de corrente do motor para fecho | 0,2 A |
| Max. inverter a corrente do motor | 3.2 |
| Max. o tempo de permanência com a corrente inversa | 1000 ms |
| Recomendado tempo de adaptação | 500 ms |
| Vida de serviço | > 10000 ciclos de carga |
| Temperatura ambiente (operação) | -40 °C ... 85 °C |
| Comprimento do cabo | 0,5 m |
Sensores de temperatura
| Tipo de sensor | Pt 1000 |
|---|---|
| Normas/regulamentos | DIN EN 60751 |
| Recomendado corrente medida | 1 mA (1 V a 0°C) |
| A tolerância do sensor com o recomendado corrente medida | ±1 K |
| Faixa de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| Estabilidade de longo prazo (max. R0-Drift) | De 0,06 % (Após 1000 horas a 130°C) |
| Desligamento de temperatura | 90 °C, equivalente a um Pt 1000 valor de Ω 1346.5 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 10; |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
