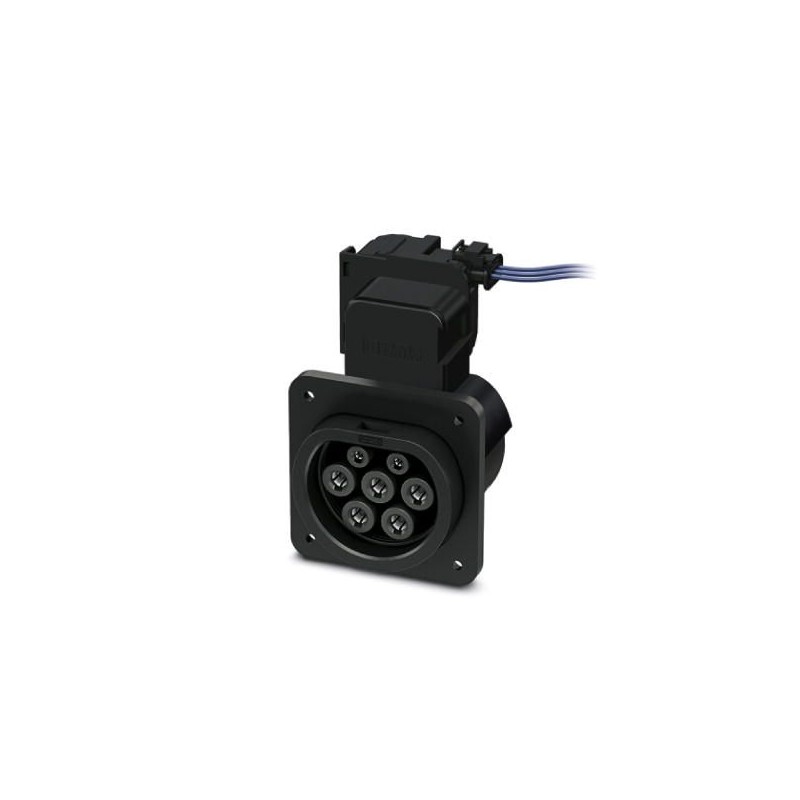

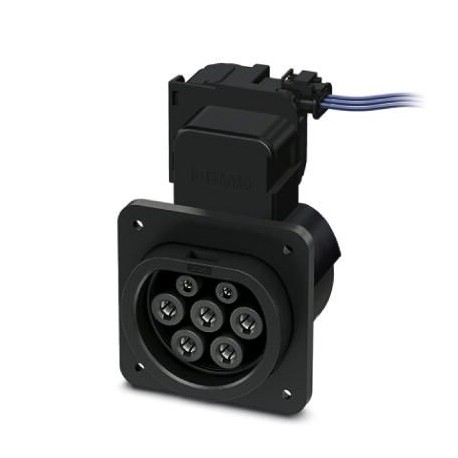

EV-GBM3SL12-3AC32A-0,7M6,0E10T 1050941 PHOENIX CONTACT Prise De Courant
EV-GBM3SL12-3AC32A-0,7M6,0E10T
1050941
PHOENIX_CONTACT
Prise De Courant
CHARX connect, Boîtier de charge d’infrastructure, raccord à vis avec couvercle de protection à l’arrière, avec capteurs de température, Pour charger des véhicules électriques en courant alternatif (AC), Compatible avec les connecteurs de charge pour infrastructures, GB/T, GB/T 20234.2-2015, 32 A / 440 V (AC), Pilotes simples, Longueur : 0,7 m, Actionneur de verrouillage : 12 V, 3 pôles, Support mural arrière, Génération 1, Logo « PHOENIX CONTACT »
Prises de courant industrielles et spéciales > Prise électrique de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million cinquante mille neuf cent quarante et un |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626669755 |
| Poids par Pièce (hors emballage) | 650.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
| Pays d'origine | CN (Chine) |
Note
| Restriction au commerce | Les produits sont proposés exclusivement pour l'exportation hors de l'UNION européenne et l'espace Économique Européen. |
|---|
Définition du produit
| Type de produit | L'Infrastructure de Prise de courant pour la recharge des véhicules électriques à courant alternatif (AC), compatible avec l'Infrastructure de Bouchons |
|---|---|
| Type | Couverture de protection arrière de connexion à vis |
| Normes/règlements | GB/T 20234.2-2015 |
| Chargement standard | GB/T |
| Mode de charge | En Mode 3, Cas B |
| Note | Avec mesure de température via Pt 1000 capteurs |
| Note sur la méthode de connexion | Sertissage de connexion, ne peut pas être déconnecté |
Dimensions
| Hauteur | 96 mm |
|---|---|
| Largeur | 75 mm |
| Profondeur | 76,2 mm |
| Dimensions de passage | 60 mm x 60 mm |
| Longueur de conducteur | 0,7 m (câbles AC) |
| Structure du câble | 5x 6.0 mm2 + 2x 0,5 mm2 |
| Type de chef d'orchestre | Unique fils |
Conditions ambiantes
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Max. altitude | 5000 m (au-dessus du niveau de la mer) |
| Degré de protection | IP55 (branché) |
| IP55 (avec capot de protection, voir accessoires) |
Propriétés électriques
| Puissance de charge maximale | 14 kW |
|---|---|
| Type de courant de charge | AC 3-phase |
| Nombre de phases | Trois |
| Nombre de contacts de puissance | 5 (L1, L2, L3, N, PE) |
| Le courant nominal des contacts de puissance | Trente deux |
| Tension nominale d'alimentation de contacts | 440 V AC |
| Nombre de contacts de signal | 2 (CP, CC) |
| Courant nominal pour les contacts de signal | 2 Un |
| Tension nominale pour les contacts de signal | 30 V AC |
| Type de transmission de signal | Modulation de largeur d'impulsion |
| Note sur la méthode de connexion | Sertissage de connexion, ne peut pas être déconnecté |
| Mesure de la température | 4x Pt 1000 (DIN EN 60751) |
Propriétés mécaniques
| Insertion/retrait des cycles | > 10000 |
|---|---|
| Force d'Insertion | < 100 N |
| Le retrait de la force | < 100 N |
Montage
| Positions de montage possibles | Panneau arrière de montage |
|---|---|
| Les Restrictions à la position de montage | Seulement de 0 à 90 degrés frontale inclinaison possible, voir la figure |
| Position de montage du verrouillage de l'actionneur | En haut au centre |
| Nécessaires à l'installation de la profondeur | < 5 mm (panneau Arrière de montage) |
| Max. l'épaisseur de la paroi | > 57 mm (panneau Arrière de montage) |
| Montage diamètre du trou | 7.00 mm (ø) |
Verrouillage
| Verrouillage de type | Blocage de l'insertion de l'état avec un mécanisme de verrouillage |
|---|---|
| Verrouillage de tension | 12 V |
| Verrouillage de détection | disponible |
| Mécanique de déverrouillage d'urgence | disponible |
Verrouillage de l'actionneur
| Typique de l'alimentation au moteur | 12 V |
|---|---|
| Possible de l'alimentation au moteur | 9 V ... 15.5 V |
| Typique de courant du moteur de verrouillage de la | 0.2 A |
| Max. courant inverse du moteur | 3.2 Un |
| Max. le temps de s'attarder à inverser la tendance actuelle | 1000 ms |
| Recommandée temps d'adaptation | 500 ms |
| Service de la vie | > 10000 cycles de charge |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Longueur de câble | 0,5 m |
Les capteurs de température
| Type de capteur | Pt 1000 |
|---|---|
| Normes/règlements | DIN EN 60751 |
| Recommandé courant mesuré | 1 mA (1 V à 0°C) |
| La tolérance du capteur avec la recommandation de l'intensité mesurée | ±1K |
| Plage de température | -50 °C ... 130 °C |
| Coefficient de température (TCR) | 3850 ppm/K |
| La stabilité à Long terme (max. R0-Dérive) | 0.06 % (Après 1000 heures à 130°C) |
| L'arrêt de la température | 90 °C équivaut à un Pt 1000 de la valeur de Ω 1346.5 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement Période D'Utilisation = 10; |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
