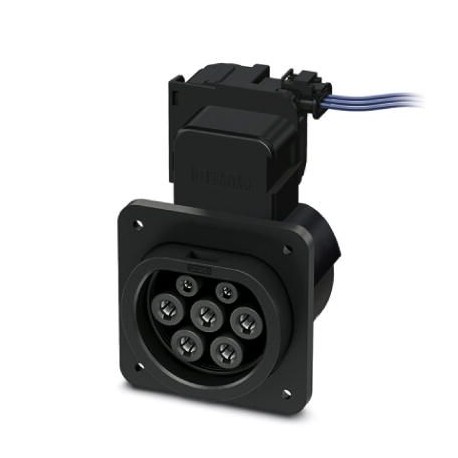

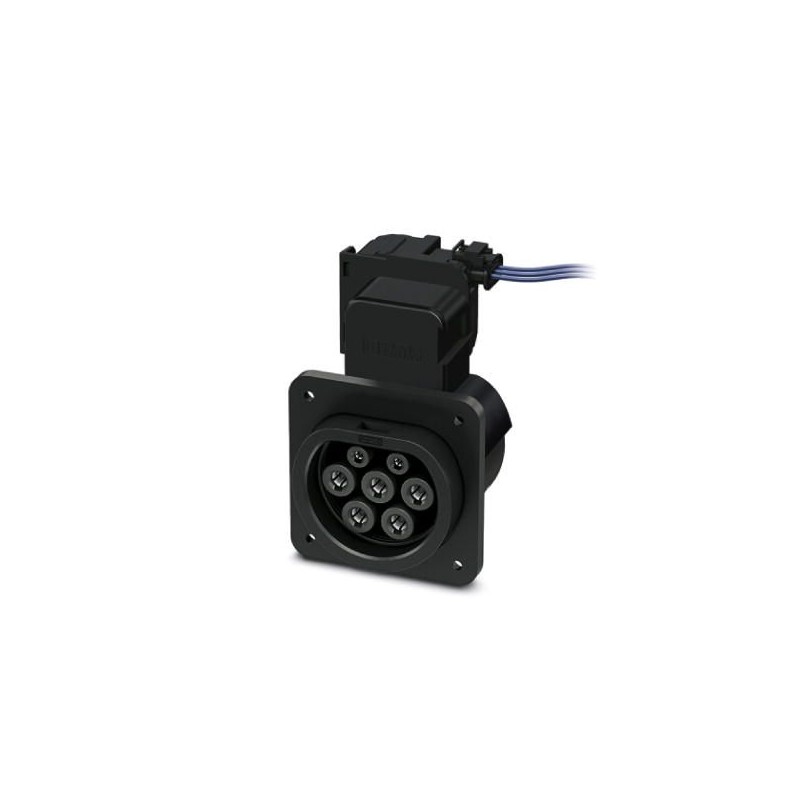

EV-GBM3SL12-3AC32A-0,7M6,0E10T 1050941 PHOENIX CONTACT Steckdose
EV-GBM3SL12-3AC32A-0,7M6,0E10T
1050941
PHOENIX_CONTACT
Steckdose
CHARX connect, Infrastruktur-Ladebox, Schraubanschluss mit Schutzabdeckung an der Rückseite, mit Temperatursensoren, Zum Laden von Elektrofahrzeugen mit Wechselstrom (AC), Kompatibel mit Ladesteckern für Infrastrukturen, GB/T, GB/T 20234.2-2015, 32 A / 440 V (AC), Einzeltreiber, Länge: 0,7 m, Verriegelungsantrieb: 12 V, 3-polig, Rückwandhalterung, Generation 1, "PHOENIX CONTACT"-Logo
Industrie- und Sondersteckvorrichtungen > Ladesteckvorrichtung E-Mobility
E-Mobilität
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million fünfzig tausend neun hundert eins und vierzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626669755 |
| Gewicht pro Stück (exklusive Verpackung) | 650.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | CN (China) |
Hinweis
| Handel Einschränkung | Die Produkte angeboten, die ausschließlich für den export außerhalb der EU und des europäischen Wirtschaftsraums. |
|---|
Produkt-definition
| Produkt-Typ | Infrastruktur-Steckdose für das laden von Elektrofahrzeugen mit Wechselstrom (AC), kompatibel mit Infrastruktur-Stecker |
|---|---|
| Geben | Hintere Schutzabdeckung Schraube Verbindung |
| Normen/Vorschriften | GB/T 20234.2-2015 |
| Aufladen standard | GB/T |
| Lade-Modus | Modus 3, Fall B |
| Hinweis | Bei der Temperaturmessung mittels Pt-1000-sensoren |
| Hinweis auf die Verbindung-Methode | Crimp-Verbindung kann nicht getrennt werden |
Abmessungen
| Höhe | 96 mm |
|---|---|
| Breite | 75 mm |
| Tiefe | 76,2 mm |
| Bohrung | 60 mm x 60 mm |
| Dirigent Länge | 0,7 m (AC-Kabel) |
| Kabel-Struktur | 5x 6,0 mm2 + 2x 0,5 mm2 |
| Art der Leiter | Einzelne Drähte |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Max. Höhe | 5000 m (über dem Meeresspiegel) |
| Schutzart | IP55 (gesteckt) |
| IP55 (mit Schutzhülle, siehe Zubehör) |
Elektrische Eigenschaften
| Maximale Ladeleistung | 14 kW |
|---|---|
| Art der Ladestrom | AC 3-phase |
| Anzahl der Phasen | Drei |
| Anzahl der power-Kontakte | 5 (L1, L2, L3, N, PE) |
| Bemessungsstrom Leistungskontakte | 32 A |
| Bemessungs-Spannung für die power-Kontakte | 440 V AC |
| Anzahl der signal-Kontakte | 2 (CP, CC) |
| Bemessungs-Strom für signal Kontakte | 2 A |
| Bemessungsspannung Signalkontakte | 30 V AC |
| Art der Signalübertragung | Pulse-width modulation |
| Hinweis auf die Verbindung-Methode | Crimp-Verbindung kann nicht getrennt werden |
| Temperatur-Messung | 4x Pt 1000 (DIN EN 60751) |
Mechanische Eigenschaften
| Insertion/withdrawal cycles | > 10000 |
|---|---|
| Insertion force | < 100 N |
| Rücktritt zwingen | < 100 N |
Montage
| Mögliche Einbaulagen | Rückwand Montage |
|---|---|
| Einschränkungen für Einbaulage | Nur 0 bis 90 Grad frontal-Neigung möglich, siehe Abbildung |
| Einbaulage der Arretierung Antrieb | Oben in der Mitte |
| Erforderliche Einbautiefe | < 5 mm (Hinten Montage) |
| Max. Wandstärke | > 57 mm (Rückwand-Montage) |
| Montage-Loch-Durchmesser | 7.00 mm (ø) |
Sperren
| Verriegelung Typ | Sperren im eingefügten Zustand mit Verriegelung |
|---|---|
| Sperr-Spannung | 12 V |
| Schließ-Erkennung | verfügbar |
| Mechanische Notentriegelung | verfügbar |
Schließ-Stellantrieb
| Typische Stromversorgung am motor | 12 V |
|---|---|
| Möglich Stromversorgung Bereich bei dem motor | 9 V ... 15,5 V |
| Typischer motorstrom für die Verriegelung | 0,2 A |
| Max. reverse current of the motor | 3.2 Ein |
| Max. Verweilzeit mit Rückstrom | 1000 ms |
| Empfohlene Anpassung der Zeit | 500 ms |
| Lebensdauer | > 10000 Lastwechsel |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Länge der Kabel | 0,5 m |
Temperatur-sensoren
| Typ von sensor | Pt 1000 |
|---|---|
| Normen/Vorschriften | DIN EN 60751 |
| Empfohlen gemessen aktuellen | 1 mA (1 V bei 0°C) |
| Toleranz am sensor mit der empfohlenen gemessen aktuellen | ±1K |
| Temperaturbereich | -50 °C ... 130 °C |
| Temperaturkoeffizient (TCR) | 3850 ppm/K |
| Langfristige Stabilität (max. R0-Drift) | 0.06 % (Nach 1000 Stunden bei 130°C) |
| Shutdown-Temperatur | 90 °C entspricht einem Pt 1000 Wert 1346.5 Ω |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Periode = 10; |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
