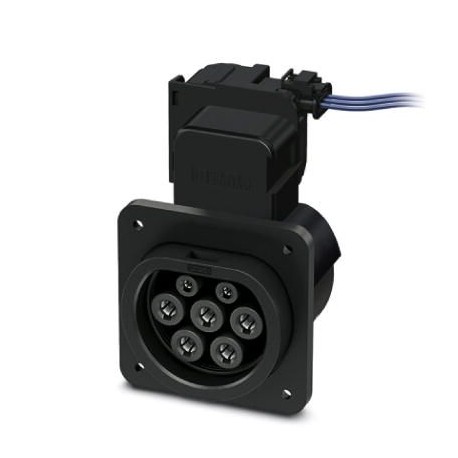

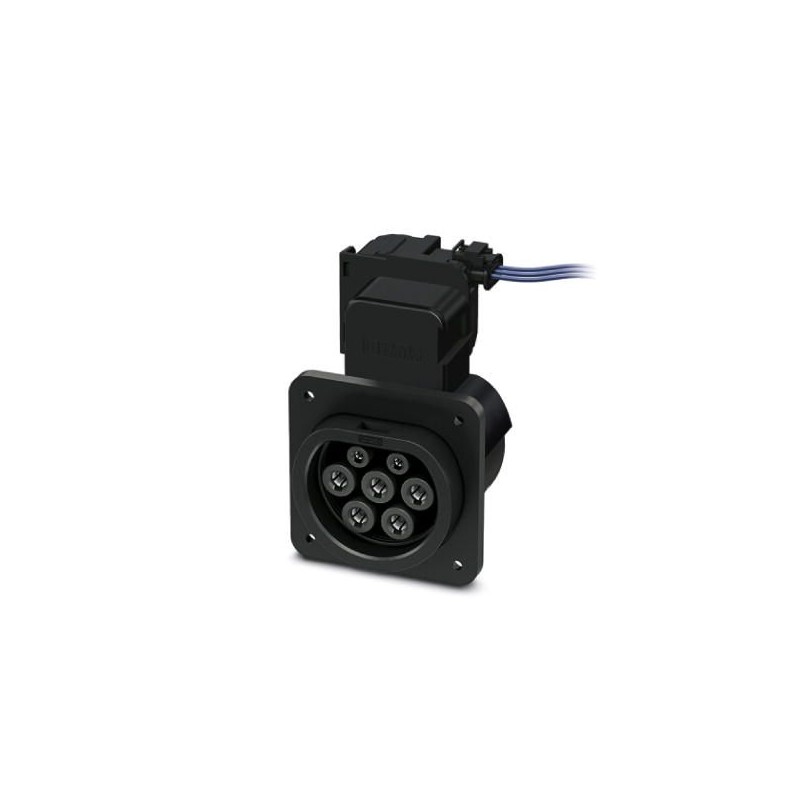

EV-GBM3SL12-3AC32A-0,7M6,0E10T 1050941 PHOENIX CONTACT Presa
EV-GBM3SL12-3AC32A-0,7M6,0E10T
1050941
PHOENIX_CONTACT
Presa
CHARX connect, Scatola di ricarica per infrastrutture, Collegamento a vite con coperchio di protezione posteriore, Con sensori di temperatura, Per la ricarica di veicoli elettrici con corrente alternata (AC), Compatibile con connettori di ricarica per infrastrutture, GB/T, GB/T 20234.2-2015, 32 A / 440 V (AC), Driver singoli, lunghezza: 0,7 m, Attuatore di bloccaggio: 12 V, 3 poli, montaggio a parete posteriore, generazione 1, logo "PHOENIX CONTACT"
connettori industriali e speciali > connettore per la ricarica E-Mobility
E-Mobility
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione cinquanta mila nove cento quaranta uno |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626669755 |
| Peso per Pezzo (escluso imballaggio) | 650.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento quaranta quattro mila due cento novanta |
| Paese di origine | CN (Cina) |
Nota
| Commercio restrizione | I prodotti sono offerti esclusivamente per l'esportazione al di fuori dell'UE e dello spazio Economico Europeo. |
|---|
Definizione di prodotto
| Tipo di prodotto | Infrastrutture Presa di corrente per la ricarica di veicoli elettrici in corrente alternata (AC), compatibile con l'Infrastruttura di Spine |
|---|---|
| Tipo | Copertura protettiva posteriore con connessione a vite |
| Norme/regolamenti | GB/T 20234.2-2015 |
| Ricarica standard | GB/T |
| Modalità di carica | Modalità 3, Caso B |
| Nota | Con misurazione della temperatura tramite Pt 1000 sensori |
| Nota sul metodo di connessione | Crimpare, non può essere disconnesso |
Dimensioni
| Altezza | 96 mm |
|---|---|
| Larghezza | 75 mm |
| Profondità | 76.2 mm |
| Foro dimensioni | 60 mm x 60 mm |
| Il conduttore di lunghezza | 0,7 m (cavi di alimentazione) |
| Cavo di struttura | 5x 6.0 mm2 + 2x 0,5 mm2 |
| Tipo di conduttore | Cavi unipolari |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Max. altitudine | 5000 m sopra il livello del mare |
| Grado di protezione | IP55 (collegato) |
| IP55 (con coperchio di protezione, vedere accessori) |
Proprietà elettriche
| Massima potenza di carica | 14 kW |
|---|---|
| Tipo di carica corrente di carica | CA 3-fasi |
| Numero di fasi | Tre |
| Numero di contatti di potenza | 5 (L1, L2, L3, N, PE) |
| Corrente nominale dei contatti di potenza | 32 A |
| Tensione nominale di alimentazione contatti | 440 V AC |
| Numero di contatti di segnale | 2 (CP, CC) |
| Corrente nominale contatti di segnale | 2 Un |
| Tensione nominale del segnale contatti | 30 V AC |
| Tipo di trasmissione del segnale | Modulazione di larghezza di impulso |
| Nota sul metodo di connessione | Crimpare, non può essere disconnesso |
| Misurazione della temperatura | 4x Pt 1000 (DIN EN 60751) |
Proprietà meccaniche
| Inserimento/estrazione cicli | > 10000 |
|---|---|
| Forza di inserimento | < 100 N |
| Recesso forza | < 100 N |
Montaggio
| Possibili posizioni di montaggio | Posteriore per montaggio a pannello |
|---|---|
| Restrizioni alla posizione di montaggio | Solo da 0 a 90 gradi inclinazione frontale possibile, vedere la figura |
| Posizione di montaggio dell'attuatore chiusura | In alto al centro |
| Necessaria profondità di installazione | < 5 mm (Posteriore per montaggio a pannello) |
| Max. spessore della parete | > 57 mm (Posteriore per montaggio a pannello) |
| Diametro del foro di montaggio | 7.00 mm (ø) |
Chiusura
| Tipo di blocco | Chiusura in stato inserito con un meccanismo di bloccaggio |
|---|---|
| Chiusura di tensione | 12 V |
| Chiusura di rilevamento | disponibile |
| Meccanica di sblocco di emergenza | disponibile |
Chiusura attuatore
| Tipico di alimentazione al motore | 12 V |
|---|---|
| Possibile range di alimentazione al motore | 9 V ... 15.5 V |
| Tipico della corrente del motore per il blocco | 0,2 A |
| Max. corrente inversa del motore | 3.2 |
| Max. il tempo di sosta con corrente inversa | 1000 ms |
| Consigliato tempo di adattamento | 500 ms |
| La vita di servizio | > 10000 cicli di carico |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Lunghezza del cavo | 0,5 m |
Sensori di temperatura
| Tipo di sensore | Pt 1000 |
|---|---|
| Norme/regolamenti | DIN EN 60751 |
| Raccomandato corrente misurata | 1 mA (1 V a 0°C) |
| Tolleranza al sensore, si consiglia di corrente misurata | ±1K |
| Intervallo di temperatura di | -50 °C ... 130 °C |
| Coefficiente di temperatura (TCR) | 3850 ppm/K |
| La stabilità a lungo termine (max. R0-Drift) | 0.06 % (Dopo 1000 ore a 130°C) |
| L'arresto di temperatura | 90 °C equivalente a un Pt 1000 valore di 1346.5 Ω |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 10; |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
