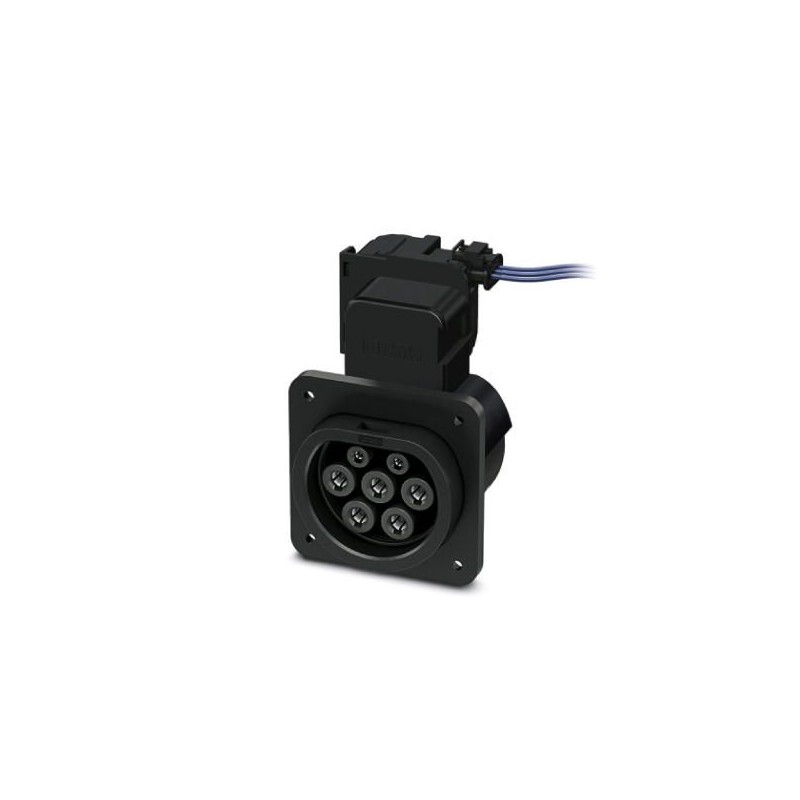

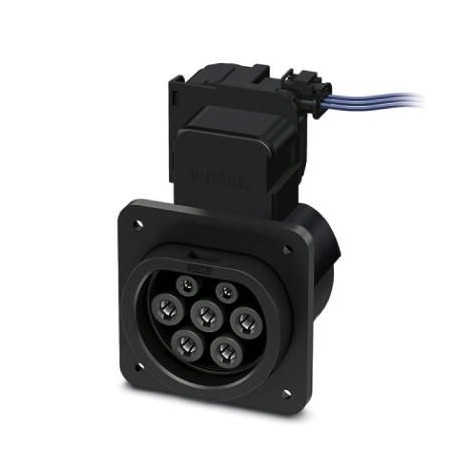

EV-GBM3SL12-3AC32A-0,7M6,0E10T 1050941 PHOENIX CONTACT Розетка
EV-GBM3SL12-3AC32A-0,7M6,0E10T
1050941
PHOENIX_CONTACT
Розетка
CHARX connect, Зарядная коробка для инфраструктуры, резьбовое соединение с защитной крышкой сзади, с датчиками температуры, Для зарядки электромобилей переменным током (AC), Совместимо с зарядными разъемами для инфраструктуры, GB/T, GB/T 20234.2-2015, 32 A / 440 V (AC), Одиночные драйверы, длина: 0,7 м, Привод блокировки: 12 В, 3-полюсный, Крепление на заднюю стену, Поколение 1, Логотип "PHOENIX CONTACT"
Разъемы силовые > Коннектор аккамулятроа для электротранспорта
E-Mobility
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион пятьдесят тысяч девятьсот сорок один |
|---|---|
| Единица упаковки | 1 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626669755 |
| Вес / шт. (без упаковки) | 650.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов четыреста сорок четыре тысячи двести девяносто |
| Страна происхождения | СN (Китай) |
Примечание
| Ограничение торговли | Продукты предлагаются исключительно для экспорта за пределами ЕС и Европейской экономической зоны. |
|---|
Определение продукта
| Тип продукта | Инфраструктура розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными вилки |
|---|---|
| Тип | Задняя защитная крышка с винтовым соединением |
| Стандартов/регламентов | GB/Т 20234.2-2015 |
| Зарядки стандартной | GB/Т |
| Режим зарядки | Режим 3, Корпус Б |
| Примечание | С измерением температуры через PT 1000 датчики |
| Обратите внимание на способ подключения | Обжимное соединение, не может быть отключен |
Размеры
| Высота | 96 мм |
|---|---|
| Ширина | 75 мм |
| Глубина | 76,2 мм |
| Размеры отверстия | 60 мм x 60 мм |
| Длина проводника | 0,7 м (кабели переменного тока) |
| Структура кабеля | 5х 6,0 мм2 + 2 х 0,5 мм2 |
| Тип проводника | Одиночных проводов |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -30 °С ... 50 °С |
|---|---|
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 80 °С |
| Макс. высота | 5000 м (над уровнем моря) |
| Степень защиты | Класс защиты IP55 (подключен к сети) |
| Класс защиты IP55 (с защитной крышкой, см. аксессуары) |
Электрические свойства
| Максимальная мощность зарядки | 14 кВт |
|---|---|
| Тип зарядного тока | Переменного тока 3-фазный |
| Количество фаз | Три |
| Количество силовых контактов | 5 (Л1, Л2, Л3, Н, ЧП) |
| Номинальный ток силовых контактов | 32 а |
| Номинальное напряжение на силовые контакты | 440 В ПЕРЕМЕННОГО ТОКА |
| Количество сигнальных контактов | 2 (КП, КС) |
| Номинальный ток для сигнала контакты | 2 а |
| Номинальное напряжение на сигнальные контакты | 30 В ПЕРЕМЕННОГО ТОКА |
| Тип передачи сигнала | Широтно-импульсная модуляция |
| Обратите внимание на способ подключения | Обжимное соединение, не может быть отключен |
| Измерение температуры | 4х Пт 1000 (Дин Ен 60751) |
Монтаж
| Возможные монтажные положения | Установка задней панели |
|---|---|
| Ограничений на положение установки | Можно только от 0 до 90 градусов фронтального наклона, см. рис. |
| Установки блокировки привода | Верхний центр |
| Необходимая глубина установки | < 5 мм (задняя панель) |
| Макс. толщина стены | > 57 мм (задняя панель) |
| Монтажный диаметр отверстия | 7.00 мм (ø) |
Замок
| Замок тип | Замок в вставить состояния с фиксацией |
|---|---|
| Замок напряжения | 12 В |
| Обнаружение замок | доступен |
| Механической аварийной разблокировки | доступен |
Замок актуатор
| Типичный блок питания на мотор | 12 В |
|---|---|
| Возможный спектр блок питания на мотор | 9 В ... 15,5 В |
| Типичный ток двигателя для замок | 0,2 а |
| Макс. обратный ток двигателя | 3.2 в |
| Макс. время выдержки с обратный ток | 1000 мс |
| Рекомендуемое время адаптации | 500 мс |
| Срок службы | > 10000 циклов нагрузки |
| Температура окружающей среды (эксплуатация) | ОТ -40 °C ... 85 °С |
| Длина кабеля | 0,5 м |
Датчики температуры
| Тип датчика | Пт 1000 |
|---|---|
| Стандартов/регламентов | ДИН ЕН 60751 |
| Рекомендуется измеряемого тока | 1 ма (1 В при 0°C) |
| Допуск на датчик с рекомендуемой измеряемого тока | ±1К |
| Диапазон температур | -50 °С ... 130 °С |
| Температурный коэффициент (ТКС) | 3850 ррм/к |
| Долгосрочная стабильность (макс. Р0-Дрифт) | 0.06 % (после 1000 часов при температуре 130°C) |
| Температура отключения | 90 °с эквивалентно Пт 1000 стоимость 1346.5 Ω |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 10; |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
