EV-CC-AC1-M3-CC-SER-PCB-MSTB 1627367 PHOENIX CONTACT Comando de carregamento AC
EV-CC-AC1-M3-CC-SER-PCB-MSTB
1627367
PHOENIX_CONTACT
Comando de carregamento AC

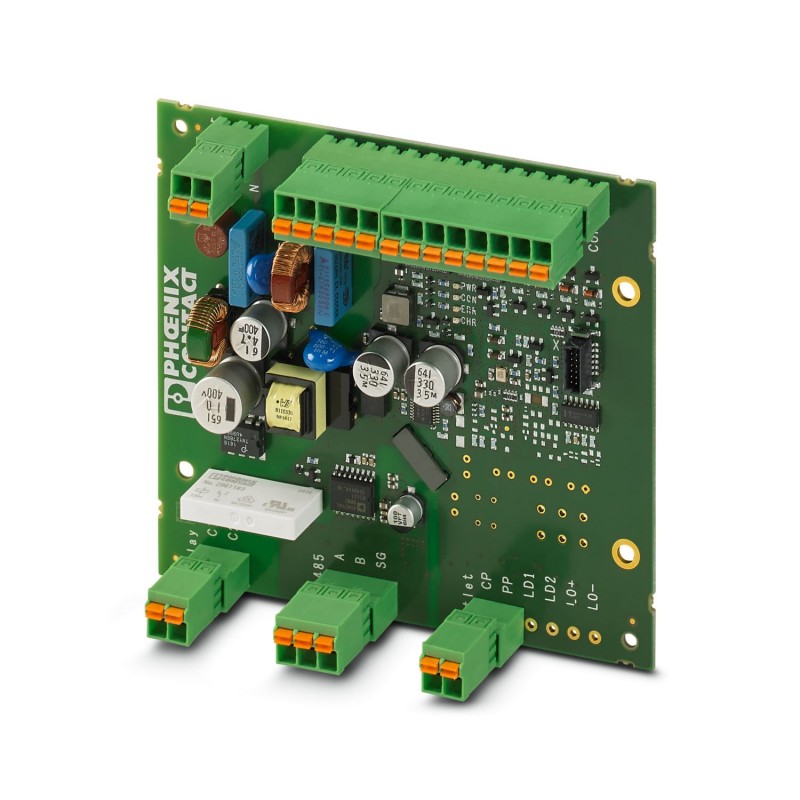

O sistema de controle de carregamento EV-CC-AC1-M3-CC-SER-PCB-MSTB como uma placa de circuito impresso para carregamento de veículos elétricos de acordo com IEC 61851-1, modo 3, otimizado para estações de carregamento com um conector de carregamento de veículo montado fixamente. Conexão por conector para placa de circuito impresso em tira de base.
Dispositivos de encaixe industriais e especiais > Sistema de controle de carga E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1627367 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 765 (C-2-2017) |
| GTIN | 4055626342979 |
| Peso por unidade (exclusive embalagem) | 0,000 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Definição do produto
| Tipo de produto | Controlador de carregamento AC para aplicações privadas e públicas (EN/CN) |
|---|---|
| Versão | como placa de circuito impresso sem pintura |
| Normas / Determinações | IEC 61851-1 |
| GB/T 18487.1-2015 | |
| SAE J1772 | |
| Modo de carga | Mode 3, Case C |
| Nota sobre o tipo de conexão | com conexão MSTB |
| Quantidade de pontos de carregamento suportados | 1 |
| Conformidade | Conforme CE |
Condições ambientais
| Temperatura ambiente (funcionamento) | -35 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 30 % ... 95 % |
| Grau de proteção | IP00 |
Entradas
| Quantidade de entradas digitais | 5 |
|---|---|
| Faixa de frequência | 50 Hz ... 60 Hz |
| Consumo de potência nominal | < 0,5 W (Marcha de inércia) |
| Corrente nominal IN | ≤ 1 mA |
| Tensão nominal de entrada UN | 12 V |
| Faixa de tensão de entrada U1 | 0 V ... 3 V (Desligado) |
| Faixa de tensão de entrada U2 | 9 V ... 15 V (Liga) |
Saída de comando
| Ativação contator de carga | Relé saída C1,2 |
|---|---|
| Potência de desligamento mínima | 1500 VA |
| Tensão de comutação máxima | 250 V AC (Alimentação externa) |
| Corrente de comutação máxima | 6 A |
Saídas digitais
| Ativação de outras funções | 4 saídas digitais |
|---|---|
| Tecnologia de conexão | Conexão a mola |
| Tensão de saída máxima | 30 V |
| Máxima corrente de saída | 0,5 A (Corrente total para todas as saídas; com alimentação interna) |
| 0,6 A (por saída; com alimentação externa) |
Interfaces de dados RS-485
| Número de interfaces | 1 |
|---|---|
| Sistema Bus | RS-485 |
| Tipo de conexão | Terminals por mola plugável |
| Índice de transmissão | 9,6 kBit/s (Padrão) |
| 9,6 kBit/s ... 19,2 kBit/s (ajustável) | |
| Controle de fluxo de dados / Protocolos | Modbus/RTU (Slave) |
Dados de conexão
| Tipo de conexão | conexão por força de mola Push-in plugável |
|---|---|
| Bitola do condutor, flexível | 0,2 mm² ... 1,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 16 |
Alimentação
| Tensão de alimentação | 230 V |
|---|---|
| Faixa de tensão de alimentação | 100 V AC ... 240 V AC (Faixa de tensão nominal) |
| Máximo consumo de energia | 40 mA |
| Consumo de potência nominal | < 1 W (Marcha de inércia) |
| Faixa de frequência | 50 Hz ... 60 Hz |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027144703
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY EN.pdf | 6 Mbytes |
|
