EV-CC-AC1-M3-CC-SER-PCB-MSTB 1627367 PHOENIX CONTACT AC yправление зарядкой
EV-CC-AC1-M3-CC-SER-PCB-MSTB
1627367
PHOENIX_CONTACT
AC yправление зарядкой

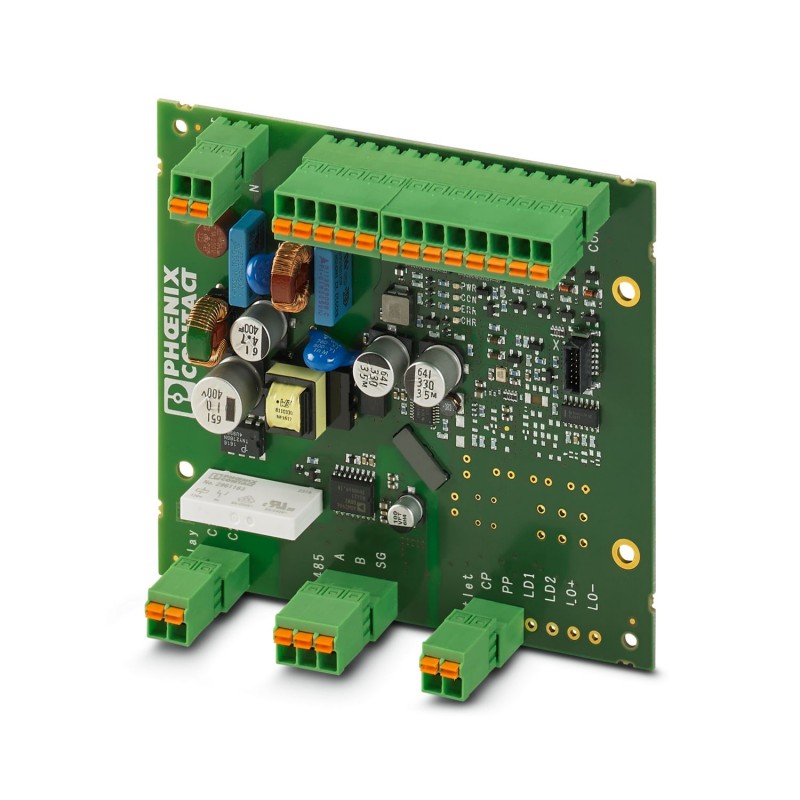

Система управления зарядкой EV-CC-AC1-M3-CC-SER-PCB-MSTB в качестве печатной платы для зарядки электромобилей в соответствии с IEC 61851-1, режим 3, оптимизирована для зарядных станций со стационарным разъемом для зарядки транспортных средств. Подключение через разъем для печатной платы в базовой планке.
Разъемы силовые > Контроллер зарядного устройства для электротранспорта
E-Mobility
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 1627367 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 765 (C-2-2017) |
| GTIN | 4055626342979 |
| Вес/шт. (без упаковки) | 0,000 GRM |
Описание изделия
| Тип изделия | Устройство управления зарядкой перем. током для частных и фирменных приложений (EU/CN) |
|---|---|
| Исполнение | как нелакированная печатная плата |
| Стандарты / нормативные документы | МЭК 61851-1 |
| GB/T 18487.1-2015 | |
| SAE J1772 | |
| Режим заряда | Режим 3, случай C |
| Указание по типу подключения | с разъемом MSTB |
| Количество поддерживаемых точек зарядки | 1 |
| Соответствие нормам | Соответствие CE |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -35 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % |
| Степень защиты | IP00 |
Входы
| Количество цифровых входов | 5 |
|---|---|
| Диапазон частот | 50 Гц ... 60 Гц |
| Номинальная потребляемая мощность | < 0,5 Вт (холостой ход) |
| Номинальный ток IN | ≤ 1 мА |
| Входное номинальное напряжение UN | 12 В |
| Диапазон входных напряжений U1 | 0 В ... 3 В (Выкл.) |
| Диапазон входных напряжений U2 | 9 В ... 15 В (Вкл.) |
Релейные выходы
| Управление контактором зарядки | Релейный выход C1,2 |
|---|---|
| Коммутационная способность минимальная | 1500 ВА |
| Максимальное напряжение переключения | 250 В AC (Внешнее питание) |
| Максимальный коммутационный ток | 6 A |
Цифровые выходы
| Управление дополнительными функциями | 4 цифрого выхода |
|---|---|
| Способ подключения | Пружинные зажимы |
| Максимальное напряжение на выходе | 30 В |
| Максимальный выходной ток | 0,5 A (Суммарный ток для всех выходов; питание от внутренней сети) |
| 0,6 A (на каждый выход; питание от внешней сети) |
Интерфейс передачи данных RS-485
| Количество интерфейсов | 1 |
|---|---|
| Шинная система | RS-485 |
| Тип подключения | Вставные пружинные клеммы |
| Скорость передачи данных | 9,6 кбит/с (Стандартный) |
| 9,6 кбит/с ... 19,2 кбит/с (pегулируется) | |
| Контроль потока данных / протокол | Modbus/RTU (ведомое) |
Характеристики клемм
| Тип подключения | вставная пружинная клемма Push-in |
|---|---|
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
Питание устройства
| Электропитание | 230 В |
|---|---|
| Диапазон напряжения питания | 100 В AC ... 240 В AC (Диапазон номинального напряжения) |
| Потребляемый ток, макс. | 40 мА |
| Номинальная потребляемая мощность | < 1 Вт (холостой ход) |
| Диапазон частот | 50 Гц ... 60 Гц |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027144703
