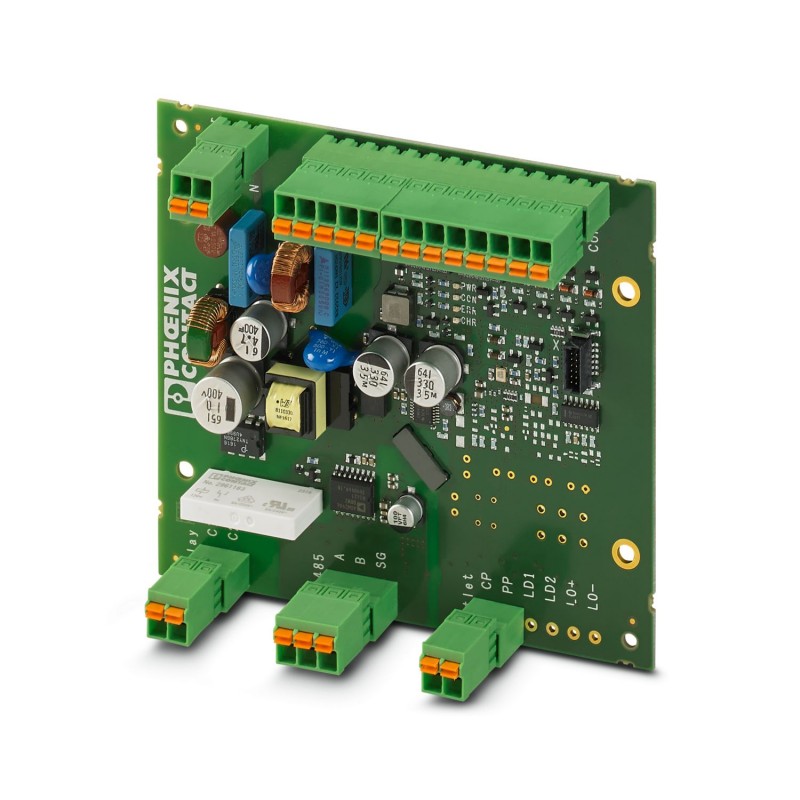

EV-CC-AC1-M3-CC-SER-PCB-MSTB 1627367 PHOENIX CONTACT Automate de charge AC
EV-CC-AC1-M3-CC-SER-PCB-MSTB
1627367
PHOENIX_CONTACT
Automate de charge AC
Le système de contrôle de charge EV-CC-AC1-M3-CC-SER-PCB-MSTB sous forme de circuit imprimé pour la recharge des véhicules électriques selon la norme CEI 61851-1, mode 3, optimisé pour les stations de charge avec un connecteur de charge de véhicule fixe. Connexion par connecteur pour carte de circuit imprimé dans la bande de base.
Prises de courant industrielles et spéciales > Commande de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1627367 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 765 (C-2-2017) |
| GTIN | 4055626342979 |
| Poids par pièce (hors emballage) | 0,000 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Définition du produit
| Type de produit | Commande de charge AC pour les applications privées et commerciales (EU/CN) |
|---|---|
| Version | en tant que circuit imprimé non peint |
| Normes/Prescriptions | CEI 61851-1 |
| GB/T 18487.1-2015 | |
| SAE J1772 | |
| Mode charge | Mode 3, cas C |
| Remarque concernant la connectique | avec raccordement MSTB |
| Nombre de points de charge pris en charge | 1 |
| Conformité | Conformité CE |
Conditions d'environnement
| Température ambiante (fonctionnement) | -35 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 30 % ... 95 % |
| Indice de protection | IP00 |
Entrées
| Nombre d'entrées TOR | 5 |
|---|---|
| Plage de fréquence | 50 Hz ... 60 Hz |
| Consommation nominale | < 0,5 W (marche à vide) |
| Intensité nominale IN | ≤ 1 mA |
| Tension nominale d'entrée UN | 12 V |
| Plage de tension d'entrée U1 | 0 V ... 3 V (Eteinte) |
| Plage de tension d'entrée U2 | 9 V ... 15 V (Allumée) |
Sorties de couplage
| Commande du contacteur de charge | Sortie relais C1,2 |
|---|---|
| Puissance de commutation minimale | 1500 VA |
| Tension de commutation maximale | 250 V AC (Alimentation externe) |
| Courant de commutation maximal | 6 A |
Sorties TOR
| Commande de fonctions supplémentaires | 4 sorties numériques |
|---|---|
| Technique de raccordement | Raccordement à ressort |
| Tension de sortie maximale | 30 V |
| Intensité de sortie maximale | 0,5 A (Courant de somme pour toutes les sorties, alimentation interne) |
| 0,6 A (par sortie ; alimentation externe) |
Interfaces de données RS-485
| Nombre d'interfaces | 1 |
|---|---|
| Système de bus | RS-485 |
| Type de raccordement | Blocs de jonction à ressort enfichables |
| Taux de transmission | 9,6 kbit/s (Standard) |
| 9,6 kbit/s ... 19,2 kbit/s (réglable) | |
| Contrôle du flux de données / protocoles | Modbus/RTU (esclave) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort Push-in enfichable |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 16 |
Alimentation des modules
| Tension d'alimentation | 230 V |
|---|---|
| Plage de tension d'alimentation | 100 V AC ... 240 V AC (Plage de tension nominale) |
| Courant max. absorbé | 40 mA |
| Consommation nominale | < 1 W (marche à vide) |
| Plage de fréquence | 50 Hz ... 60 Hz |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027144703
