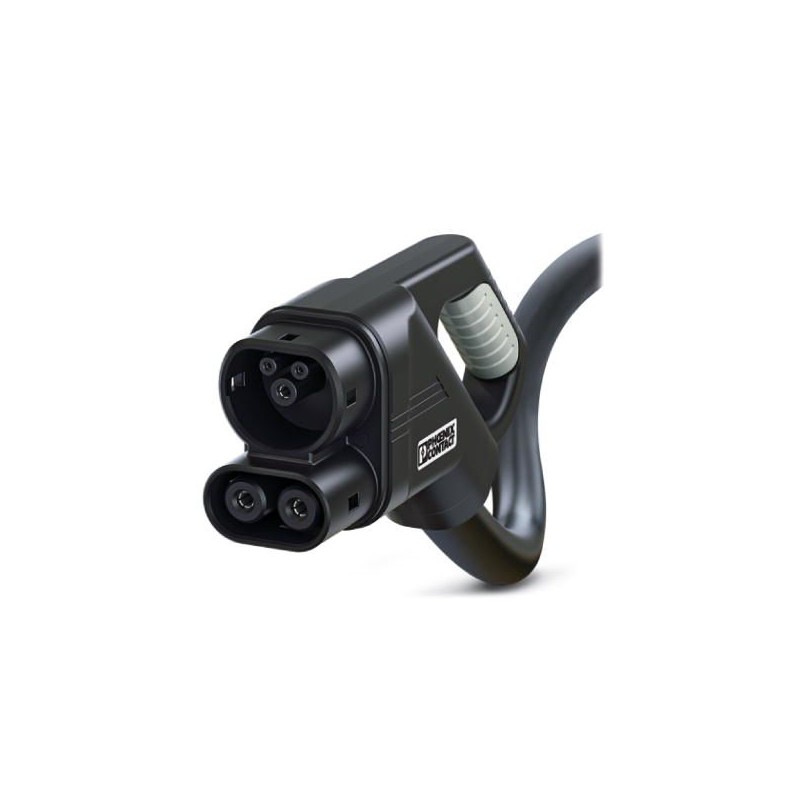

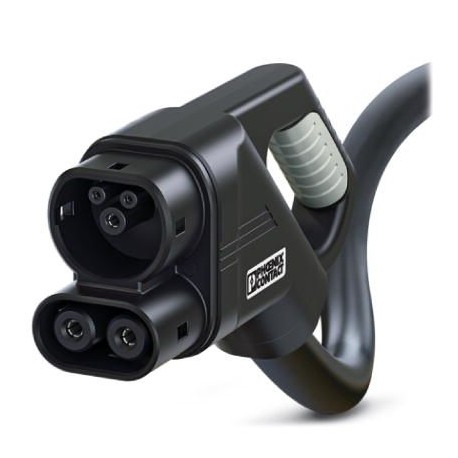

EV-T2M4CC-DC200A-5,0M70ESBK00
1621653
PHOENIX_CONTACT
1
Cabos de carga DC
Dispositivos de encaixe industriais e especiais > Cabo de carregamento E-Mobility
Mobilidade Eletrônica
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 1621653 |
---|---|
Quantidade de embalagem (VPE) | 1 Unid |
Observação | Produção ligada a pedido (sem retirada) |
Página de catálogo | Página 738 (C-2-2017) |
GTIN | 4046356950534 |
Peso por unidade (exclusive embalagem) | 11,850 KGM |
Número do imposto alfandegário | 85444290 |
País de origem | DE (Alemanha) |
Tipo de produto | Condutor de carga DC com conector de carga para veículos, extremidade do condutor aberta |
---|---|
Normas / Determinações | IEC 62196-3 |
Padrão de carga | CCS tipo 2 |
Combined Charging System | |
Modo de carga | Modo 4 |
Largura do conector de carga para veículos | 75,00 mm |
---|---|
Altura do conector de carga para veículos | 139,00 mm |
Profundidade do conector de carga para veículos | 267,00 mm |
Comprimento do condutor | 5 m |
Comprimento de decapagem | 140 mm ±10 mm |
Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
---|---|
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
Altitude máx. | 5000 m (acima do nível do mar) |
Grau de proteção | IP44 (encaixado, o grau de proteção em estado pronto para operação e plugado somente pode ser assegurado se ambos os conectores forem produtos originais da Phoenix Contact ou produtos em conformidade com as normas correspondentes) |
IP20 (não conectado, o grau de proteção IP24 exigido deve ser assegurado de outra forma, p. ex. através de um suporte, ver Acessórios) |
Potência de carga máxima | 200 kW |
---|---|
Número de contatos de potência | 3 (PE, DC+, DC-) |
Contatos de potência, corrente de dimensionamento | 200 A |
Contatos de potência Tensão de dimensionamento | 1000 V DC |
Número de contatos de sinal | 2 (CP, PP) |
Contatos de sinal Corrente de dimensionamento | 2 A |
Contatos de sinal Tensão de dimensionamento | 30 V AC |
Tipo de transmissão de sinais | Modulação por largura de impulso com comunicação Powerline modulada conforme ISO/IEC 15118 / DIN SPEC 70121 |
Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
Codificação da resistência | 1500 Ω (entre PE e PP) |
Monitoramento de temperatura | 2x Pt 1000 |
Linha de design | Padrão |
---|---|
Cor da caixa | preto |
Cor da frente de encaixe | preto |
Cor da área do punho | cinza |
Etiqueta | 14,1 mm x 44,8 mm (logotipo do cliente sob consulta) |
Material caixa | Plástico |
---|---|
Material da área do punho | Plástico macio |
Material da frente de encaixe | Plástico |
Classe de inflamabilidade | V0 |
Superfície do material dos contatos | Ag |
Estrutura do condutor | 2 x 70 mm² + 1 x 35 mm² + 3 x 2 x 0,75 mm² |
---|---|
Normas / disposições relativas a cabos | prEN 50620 / DIN EN 50620 |
Classe dos cabos | Classe 6 |
Certificações dos cabos | VDE-Reg. 8798 |
Diâmetro externo de linha | 32,4 mm ±0,2 mm |
Tipo de condutor | reto |
Revestimento externo, material | HFFR |
Revestimento externo, cor | preto |
Raio de curvatura mínimo | 324 mm (10 x D) |
Tipo do sensor | Pt 1000 |
---|---|
Normas / Determinações | DIN EN 60751 |
Corrente de medição recomendada | 1 mA (1 V com 0 °C) |
Tolerância no sensor com corrente de medição recomendada | ±1K |
Faixa de temperatura | -50 °C ... 130 °C |
Coeficiente de temperatura (TCR) | 3850 ppm/K |
Estabilidade a longo prazo (máx. desvio R0) | 0,06 % (após 1000 horas com 130 °C) |
Temperatura de desligamento | 90 °C equivale a um valor Pt 1000 de 1346,5 Ω |
China RoHS | Período para uso oficialmente previsto (EFUP): 10 anos; |
---|---|
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
