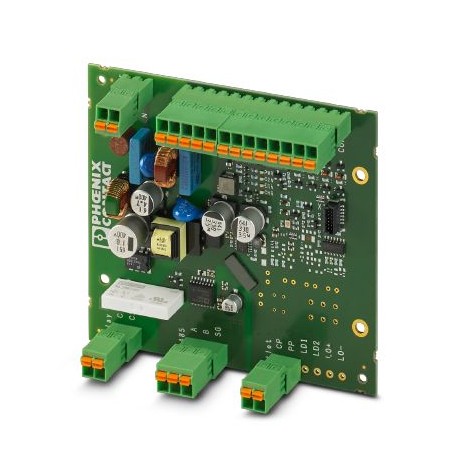

EV-CC-AC1-M3-CC-SER-PCB-MSTB 1627367 PHOENIX CONTACT AC-Ladesteuerung
EV-CC-AC1-M3-CC-SER-PCB-MSTB
1627367
PHOENIX_CONTACT
AC-Ladesteuerung

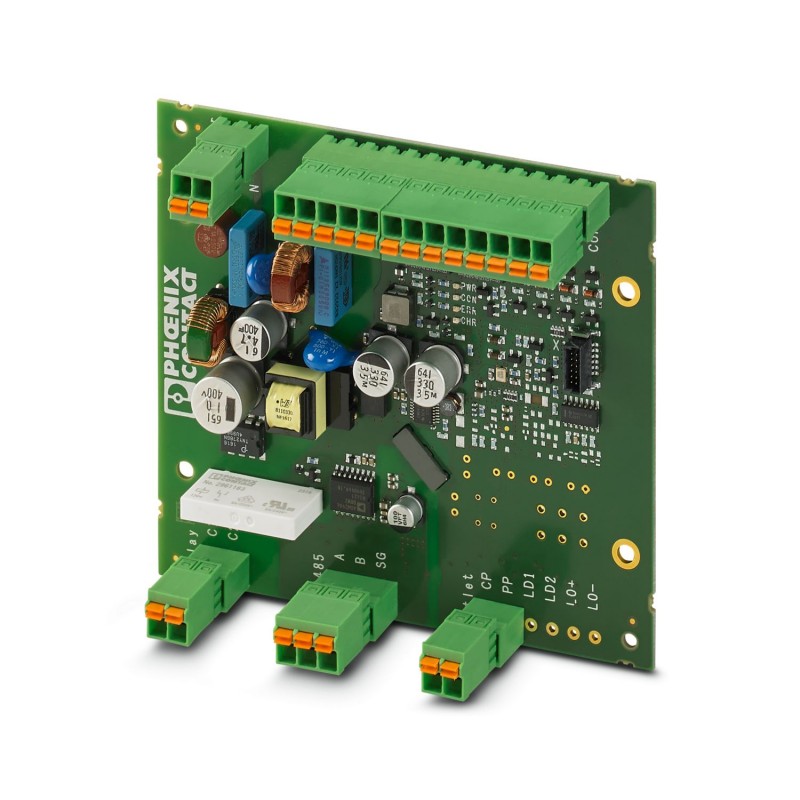

Die Ladesteuerung EV-CC-AC1-M3-CC-SER-PCB-MSTB als Leiterplatte für das Laden von Elektrofahrzeugen nach IEC 61851-1, Mode 3, optimiert für Ladestationen mit fest montiertem Fahrzeugladestecker. Anschluss durch Steckverbinder für Leiterplatte in der Basisleiste.
Die Ladesteuerung EV-CC-AC1-M3-CC-SER-PCB-MSTB als Leiterplatte zum Laden von Elektrofahrzeugen nach IEC 61851-1, Mode 3, optimiert für Ladestationen mit fest montiertem Fahrzeug-Ladestecker. Anschluss über Leiterplatten-Steckverbinder auf Grundleiste.
Industrie- und Sondersteckvorrichtungen > Ladesteuerung E-Mobility
E-Mobilität
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | AC-Ladesteuerung |
| Produktfamilie | CHARX control basic |
| Anwendung | AC-Ladesteuerung für private und gewerbliche Applikationen (EU/CN) |
| Betriebsart | Stand-Alone |
| Client | |
| Lademodus | Mode 3, Case C |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Ladesteuerungen | |
| Anzahl Ladepunkte | 1 |
| Art des Ladestroms | AC |
| Eigenverbrauch | < 1 W |
| Hinweis zur Anschlussart | mit MSTB-Anschluss |
| Versorgung | |
| Versorgungsspannung | 230 V |
| Versorgungsspannungsbereich | 100 V AC ... 240 V AC (Nennspannungsbereich) |
| Stromaufnahme maximal | 40 mA |
| Nennleistungsaufnahme | < 1 W (Leerlauf) |
| Frequenzbereich | 50 Hz ... 60 Hz |
| Digital | |
| Anzahl digitaler Eingänge | 5 |
| Frequenzbereich | 50 Hz ... 60 Hz |
| Nennleistungsaufnahme | < 0,5 W (Leerlauf) |
| Nennstrom IN | ≤ 1 mA |
| Eingangsnennspannung UN | 12 V |
| Eingangsspannungsbereich U1 | 0 V ... 3 V (Aus) |
| Eingangsspannungsbereich U2 | 9 V ... 15 V (Ein) |
| Digital | |
| Benennung Ausgang | 4 digitale Ausgänge |
| Anschlusstechnik | Federkraftanschluss |
| Maximale Ausgangsspannung | 30 V |
| Maximaler Ausgangsstrom | 0,5 A (Summenstrom für alle Ausgänge; intern versorgt) |
| 0,6 A (je Ausgang; extern versorgt) | |
| Schalten | |
| Benennung Ausgang | Relais Ausgang C1,2 |
| Schaltleistung minimal | 1500 VA |
| Schaltspannung maximal | 250 V AC (Externe Versorgung) |
| Schaltstrom maximal | 6 A |
| Leiteranschluss | |
| Anschlussart | steckbarer Push-in Federkraftanschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Schnittstelle | RS-485 |
| RS-485 | |
| Schnittstelle | RS-485-2-Draht |
| Bussystem | RS-485 |
| Anschlussart | Steckbare Federklemmen |
| Anzahl Schnittstellen | 1 |
| Übertragungsrate | 9,6 kBit/s (Standard) |
| Übertragungsrate Bereich | 9,6 kBit/s ... 19,2 kBit/s (einstellbar) |
| Datenflusskontrolle/Protokolle | Modbus/RTU (Slave) |
| Umgebungsbedingungen | |
| Schutzart | IP00 |
| Umgebungstemperatur (Betrieb) | -35 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 30 % ... 95 % |
| Konformität/Zulassungen | |
| Konformität | CE-konform |
| Normen | |
| Normen/Bestimmungen | IEC 61851-1 |
| Montageart | Leiterplattenmontage |
| Einbaulage | beliebig |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LADETECHNIK FUR ELEKTROMOBILITAT DE.pdf | 6 Mbytes |
|
