EV-CC-AC1-M3-CC-SER-PCB-MSTB 1627367 PHOENIX CONTACT El sistema de control de carga EV-CC-AC1-M3-CC-SER-PCB-..
EV-CC-AC1-M3-CC-SER-PCB-MSTB
1627367
PHOENIX_CONTACT

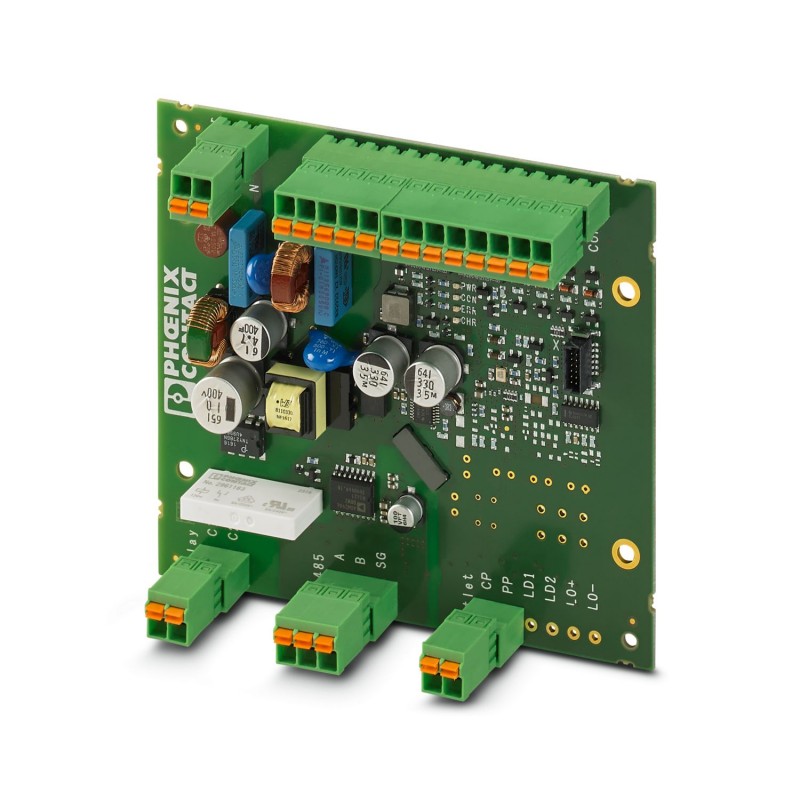

El sistema de control de carga EV-CC-AC1-M3-CC-SER-PCB-MSTB como placa de circuito impreso para cargar vehículos eléctricos según IEC 61851-1, modo 3, optimizado para postes de carga con conector de carga para vehículos montado de forma fija. Conexión mediante conector para placa de circuito impreso en regleta de base.
Dispositivos enchufables industriales y especiales > Sistema de control de carga E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Sistema de control de carga AC |
| Familia de productos | CHARX control basic |
| Aplicación | Control de carga AC para aplicaciones privadas e industriales (EU/CN) |
| Modo operativo | Stand-Alone |
| Cliente | |
| Modo de carga | Modo 3, caso C |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 03 |
| Sistemas de mando de carga | |
| Número de puntos de carga | 1 |
| Tipo de corriente de carga | AC |
| Consumo propio | < 1 W |
| Nota acerca del tipo de conexión | con conexión MSTB |
| Alimentación | |
| Tensión de alimentación | 230 V |
| Tensión de alimentación | 100 V AC ... 240 V AC (Rango de tensión nominal) |
| Absorción de corriente máxima | 40 mA |
| Potencia nominal absorbida | < 1 W (circuito abierto) |
| Gama de frecuencias | 50 Hz ... 60 Hz |
| Digital | |
| Número de entradas digitales | 5 |
| Gama de frecuencias | 50 Hz ... 60 Hz |
| Potencia nominal absorbida | < 0,5 W (circuito abierto) |
| Corriente nominal IN | ≤ 1 mA |
| Tensión nominal de entrada UN | 12 V |
| Rango de tensión de entrada U1 | 0 V ... 3 V (Apagado) |
| Rango de tensión de entrada U2 | 9 V ... 15 V (on) |
| Digital | |
| Denominación Salida | 4 salidas digitales |
| Tecnología de conexión | Conexión por resorte |
| Tensión de salida máxima | 30 V |
| Corriente máxima de salida | 0,5 A (Corriente de suma para todas las salidas; alimentado internamente) |
| 0,6 A (por cada salida; alimentación externa) | |
| Conmutar | |
| Denominación Salida | Salida de relé C1,2 |
| Potencia de ruptura mínima | 1500 VA |
| Tensión de conmutación máxima | 250 V AC (Alimentación externa) |
| Corriente de conmutación máxima | 6 A |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte enchufable Push-in |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Interfaz | RS-485 |
| RS-485 | |
| Interfaz | RS-485 de 2 hilos |
| Sistema bus | RS-485 |
| Tipo de conexión | Bornes de resorte insertables |
| Número de interfaces | 1 |
| Velocidad de transmisión | 9,6 kBit/s (Estándar) |
| Rango de velocidad de transmisión | 9,6 kBit/s ... 19,2 kBit/s (ajustable) |
| Control de flujo de datos/Protocolos | Modbus/RTU (esclavo) |
| Condiciones ambientales | |
| Índice de protección | IP00 |
| Temperatura ambiente (servicio) | -35 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 30 % ... 95 % |
| Conformidad/Homologaciones | |
| Conformidad | Conformidad CE |
| Normas | |
| Normas/especificaciones | IEC 61851-1 |
| Tipo de montaje | Montaje en placas de circuito impreso |
| Posición para el montaje | discrecional |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNOLOGIA DE CARGA PARA ELECTROMOVILIDAD ES.pdf | 6 Mbytes |
|
