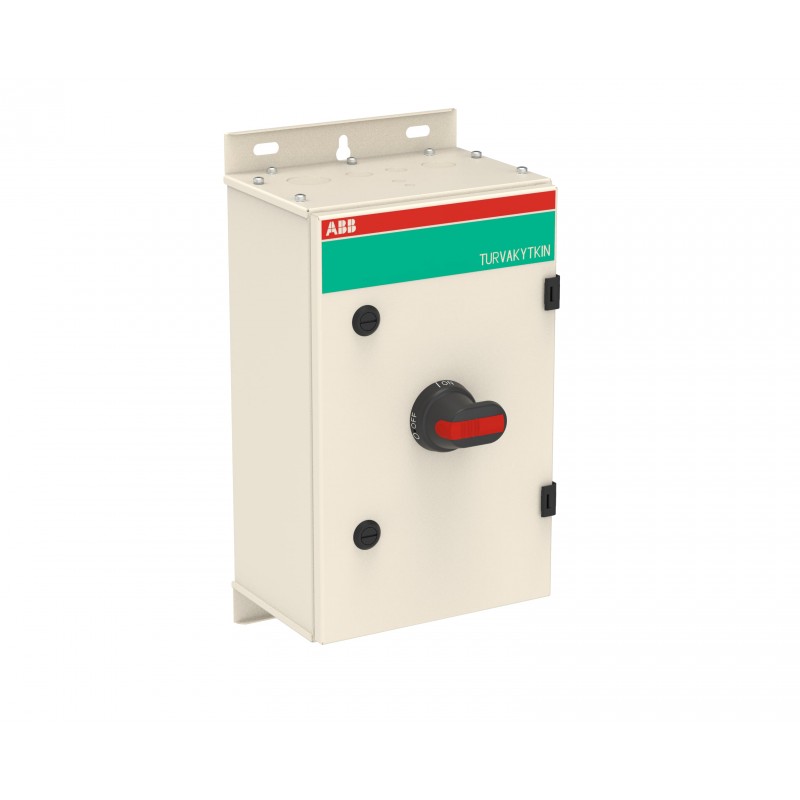

1SCA148268R1001 ABB Int. Seccionador en caja OT160EVLCC4BZ
1SCA148268R1001
ABB
Int. Seccionador en caja OT160EVLCC4BZ
OT160EVLCC4BZ Encl. Switch Disconnector
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | c75cf6e0-bb27-46b5-a446-458dac5deace Finland |
| SCIP simplificado | 7461cf35-01e4-49c3-9028-e217c9a5bff7 Germany |
| 18a8d24b-0fbe-4f18-9d2e-630b974e19b7 Bulgaria | |
| 4f347c73-caeb-4559-9172-2957154de805 Portugal | |
| ee7e0fb2-4b0a-4bb1-9a0a-984e9d26f3a3 France | |
| 8f45ea73-df8f-4f82-bb21-cec8542e769d Hungary | |
| 1296e337-e9e4-4a71-a80d-4ee9768aaaaa Estonia | |
| 7c2886e3-9bda-4b9b-a008-26834f6b417d Denmark | |
| 617c1844-be11-46cf-b364-70fee5811fbf France | |
| a1bc01df-a70e-4eeb-9751-86718de350d2 Sweden | |
| 29a16a5b-6182-41ef-908c-ec43d8f06be8 Poland | |
| 2d8b5c21-0ccb-4239-b258-fefa938e0370 Italy | |
| 64b49645-d2ae-4b6f-996c-33d8509a9689 Belgium | |
| e4c651cd-1643-45a1-b9f1-bf870132b641 Germany | |
| 0889e21a-dd21-48d6-b59b-dd40325474d5 Poland | |
| ade5fedd-d551-465f-9abb-be2a45c93993 Hungary | |
| 1c51f140-9720-4f81-b1df-bbbc07533bea Netherlands | |
| 05812500-1feb-42e8-bcba-f9a233e84790 Norway | |
| 561bbaf4-24f7-48a2-90bb-9b05a6267cd2 Belgium | |
| 40505e0d-f69d-42ec-b8bb-c6f03d849acd Sweden | |
| 5d51b4e5-0c16-47d7-93d2-302348cacf52 Croatia | |
| cdfe8de5-17fd-417c-bc19-2c4e09d55b01 Germany | |
| 33f32eb4-3af0-4b51-b0d0-90dd27f64384 Poland | |
| 71524348-4529-4fa6-ad0e-0488d5023e85 Spain | |
| c2b6b2e7-9997-4c47-be9b-3f92c6a9dccb Germany | |
| 6c55155f-9012-4e00-ae7c-a26202aa5ca8 Czech Republic | |
| cf0c2f26-7cdc-4cb5-8c96-950edbfef65e Greece | |
| 94d02d08-35fc-4f2a-ba89-63d5c80c7086 Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340005M0007 |
| Dibujos mecánicos | OTKM402518PC.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85363090 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 250 mm |
| Alto del producto | 400 mm |
| Largo del product | 180 mm |
| Peso del product | 10.6 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 295 mm |
| Embalaje Nivel 1 Largo | 510 mm |
| Embalaje Nivel 1 Alto | 265 mm |
| Embalaje Nivel 1 Peso | 11.7 kg |
| Embalaje Nivel 1 EAN | 6417019776859 |
| Técnica | |
| Posición de entrada de cables | Top/Bottom |
| Salidas de cable por lado | C-flange / C-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm |
| Color | RAL7032 |
| Capacidad de conexión del circuito principal | Diámetro del orificio 8 mm |
| Abrazadera de tornillo / Terminal de PE 2pc,10 ... 70 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 160 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Steel sheet |
| Tipo de alojamiento | MSC |
| Color del asa | Negro |
| Tipo de asa | Pistol handle |
| Clasificación de la resistencia a los impactos | Housing IK09 |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Contactos auxiliares montados | 0 NO, 0 NC |
| Tipo neutro | Switchable Neutral |
| Número de contactos auxiliares NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de polos | 4P |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Corriente nominal de cortocircuito condicional (Inc) | 40.5 kA |
| Tensión nominal de aislamiento (Ui) | 750 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 88 kW |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V AC) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Destornillador recomendado | Main Circuit M8 |
| Normas | IEC 60947-1, -3 |
| Tipo de terminal | Cerrojo |
| Par de apriete | Main Circuit 6 N·m |
| Técnica UL/CSA | |
| Destornillador recomendado | Main Circuit M8 |
| Par de apriete | Main Circuit 6 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340001D2703 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 160 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 160 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 88 kW |
| Poder de corte a 400 V (EF009166) | 88 kW |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
