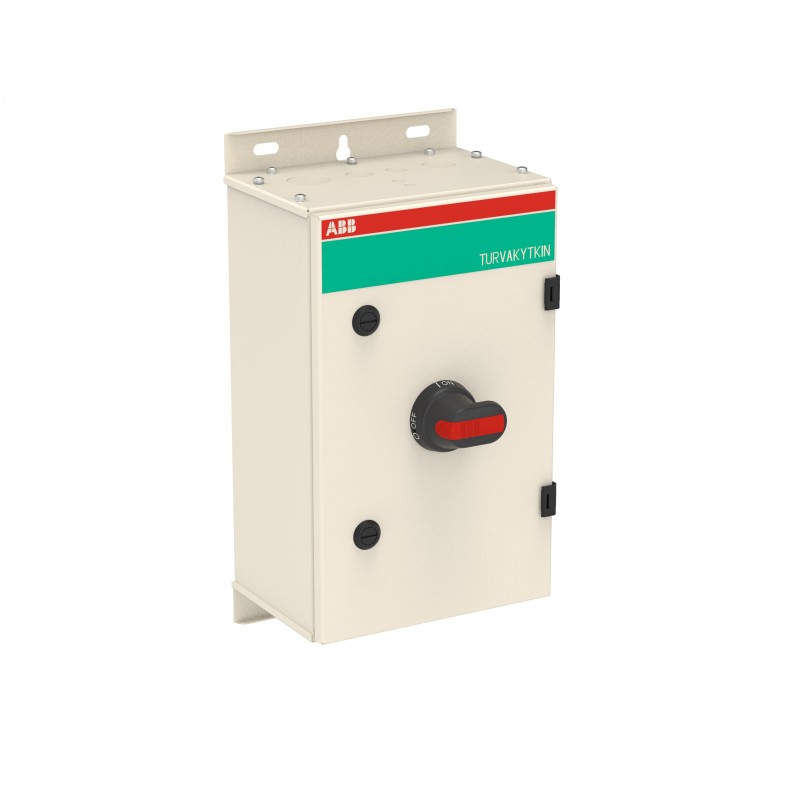

1SCA148268R1001 ABB Desconectador de caixa int. OT160EVLCC4BZ

Referência: 1SCA148268R1001

Fabricante: ABB

Descrição:

Desconectador de caixa int. OT160EVLCC4BZ
Int. Suporte na caixa OT160EVLCC4BZ
OT160EVLCC4BZ Encl. Switch Disconnector

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 644,17 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informação RoHS1SCC340075D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPc75cf6e0-bb27-46b5-a446-458dac5deace Finland
SCIP simplificado7461cf35-01e4-49c3-9028-e217c9a5bff7 Germany
18a8d24b-0fbe-4f18-9d2e-630b974e19b7 Bulgaria
4f347c73-caeb-4559-9172-2957154de805 Portugal
ee7e0fb2-4b0a-4bb1-9a0a-984e9d26f3a3 France
8f45ea73-df8f-4f82-bb21-cec8542e769d Hungary
1296e337-e9e4-4a71-a80d-4ee9768aaaaa Estonia
7c2886e3-9bda-4b9b-a008-26834f6b417d Denmark
617c1844-be11-46cf-b364-70fee5811fbf France
a1bc01df-a70e-4eeb-9751-86718de350d2 Sweden
29a16a5b-6182-41ef-908c-ec43d8f06be8 Poland
2d8b5c21-0ccb-4239-b258-fefa938e0370 Italy
64b49645-d2ae-4b6f-996c-33d8509a9689 Belgium
e4c651cd-1643-45a1-b9f1-bf870132b641 Germany
0889e21a-dd21-48d6-b59b-dd40325474d5 Poland
ade5fedd-d551-465f-9abb-be2a45c93993 Hungary
1c51f140-9720-4f81-b1df-bbbc07533bea Netherlands
05812500-1feb-42e8-bcba-f9a233e84790 Norway
561bbaf4-24f7-48a2-90bb-9b05a6267cd2 Belgium
40505e0d-f69d-42ec-b8bb-c6f03d849acd Sweden
5d51b4e5-0c16-47d7-93d2-302348cacf52 Croatia
cdfe8de5-17fd-417c-bc19-2c4e09d55b01 Germany
33f32eb4-3af0-4b51-b0d0-90dd27f64384 Poland
71524348-4529-4fa6-ad0e-0488d5023e85 Spain
c2b6b2e7-9997-4c47-be9b-3f92c6a9dccb Germany
6c55155f-9012-4e00-ae7c-a26202aa5ca8 Czech Republic
cf0c2f26-7cdc-4cb5-8c96-950edbfef65e Greece
94d02d08-35fc-4f2a-ba89-63d5c80c7086 Germany
Toxic Substances Control Act - TSCA1SCC340095D0201
Popular Downloads
Ficha de dados, informação técnica1SCC340015C0201
Instruções e Manuais1SCC340005M0007
Mechanical DrawingsOTKM402518PC.stp
Environmental
Grau de proteçãoacc. to IEC 60529 IP65
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85363090
País de origemFinland
Dimensions
Largura Líquida do Produto250 mm
Altura Líquida do Produto400 mm
Profundidade/Comprimento Líquidos do Produto180 mm
Peso Líquido do Produto10.6 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1295 mm
Profundidade/Comprimento da embalagem Nível 1510 mm
Altura da embalagem Nível 1265 mm
Peso bruto da embalagem Nível 111.7 kg
Nível de Embalagem 1 EAN6417019776859
Technical
Cable Entry PositionTop/Bottom
Cable Outlets Per SideC-flange / C-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm
ColorRAL7032
Connecting Capacity Main CircuitHole Diameter 8 mm
Screw Clamp / PE Terminal 2pc,10 ... 70 mm²
Conventional Thermal Current (Ithe)Fully Enclosed 160 A
Grau de proteçãoacc. to IEC 60529 IP65
Material do invólucroSteel sheet
Tipo de estruturaMSC
Handle ColorBlack
Handle TypePistol handle
Impact Resistance RatingHousing IK09
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Mounted Auxiliary Contacts0 NO, 0 NC
Neutral TypeSwitchable Neutral
Number of Auxiliary Contacts NC0
Number of Auxiliary Contacts NO0
Número de polos4P
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Rated Conditional Short-Circuit Current (Inc)40.5 kA
Rated Insulation Voltage (Ui)750 V
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 160 A
(690 V) 160 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 88 kW
(500 V) 112 kW
(690 V) 144 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(1000 V AC) 30 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kA
Recommended Screw DriverMain Circuit M8
NormasIEC 60947-1, -3
Tipo de terminalBolt
Binário de apertoMain Circuit 6 N·m
Technical UL/CSA
Recommended Screw DriverMain Circuit M8
Binário de apertoMain Circuit 6 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC340001D2703
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Código de Categoria Granular IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA148268R1001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaSim
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica750 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica160 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica160 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica160 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica8 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica88 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica88 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem em chão (EF025108)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaNão
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaSim
Nome da característicaCor da caixa (EF000136)
Valor da característicaOutro
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaCom cablagem pré-montada (EF016444)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaLargura (EF000008)
Valor da característica250 mm
Nome da característicaAltura (EF000040)
Valor da característica400 mm
Nome da característicaProfundidade (EF000049)
Valor da característica180 mm
