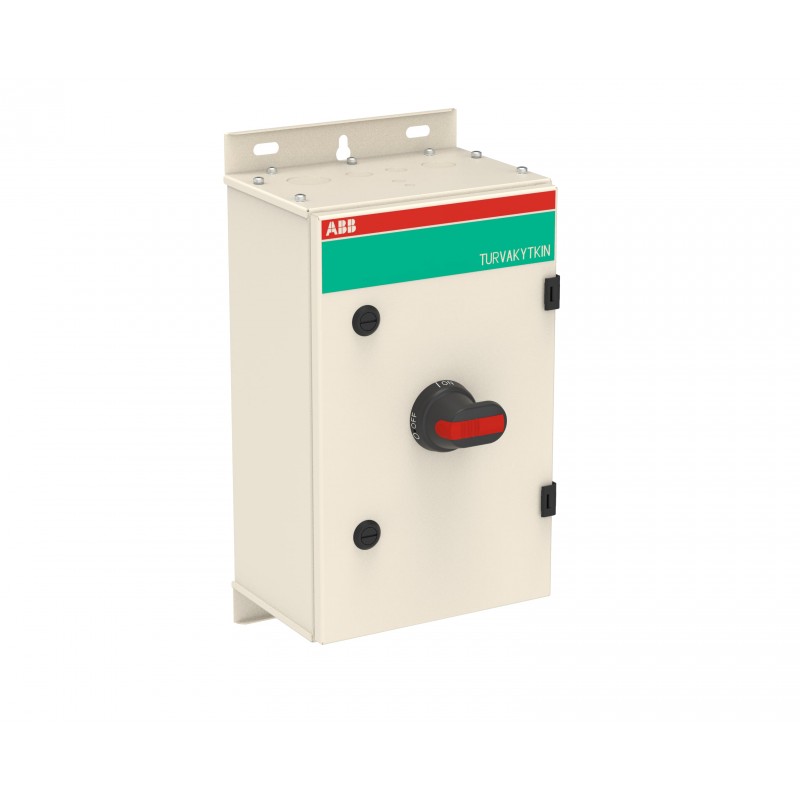

1SCA148268R1001 ABB Int. Box-Disconnector OT160EVLCC4BZ
1SCA148268R1001
ABB
Int. Box-Disconnector OT160EVLCC4BZ
Int. Lasttrennschalter in box OT160EVLCC4BZ
Sicherheitsschalter im Stahlblechgehäuse 4-polig 80 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | c75cf6e0-bb27-46b5-a446-458dac5deace Finnland (FI) |
| Vereinfachtes SCIP | 7461cf35-01e4-49c3-9028-e217c9a5bff7 Deutschland (DE) |
| 18a8d24b-0fbe-4f18-9d2e-630b974e19b7 Bulgarien (BG) | |
| 4f347c73-caeb-4559-9172-2957154de805 Portugal (PT) | |
| ee7e0fb2-4b0a-4bb1-9a0a-984e9d26f3a3 Frankreich (FR) | |
| 8f45ea73-df8f-4f82-bb21-cec8542e769d Ungarn (HU) | |
| 1296e337-e9e4-4a71-a80d-4ee9768aaaaa Estland (EE) | |
| 7c2886e3-9bda-4b9b-a008-26834f6b417d Dänemark (DK) | |
| 617c1844-be11-46cf-b364-70fee5811fbf Frankreich (FR) | |
| a1bc01df-a70e-4eeb-9751-86718de350d2 Schweden (SE) | |
| 29a16a5b-6182-41ef-908c-ec43d8f06be8 Polen (PL) | |
| 2d8b5c21-0ccb-4239-b258-fefa938e0370 Italien (IT) | |
| 64b49645-d2ae-4b6f-996c-33d8509a9689 Belgien (BE) | |
| e4c651cd-1643-45a1-b9f1-bf870132b641 Deutschland (DE) | |
| 0889e21a-dd21-48d6-b59b-dd40325474d5 Polen (PL) | |
| ade5fedd-d551-465f-9abb-be2a45c93993 Ungarn (HU) | |
| 1c51f140-9720-4f81-b1df-bbbc07533bea Niederlande (NL) | |
| 05812500-1feb-42e8-bcba-f9a233e84790 Norwegen (NO) | |
| 561bbaf4-24f7-48a2-90bb-9b05a6267cd2 Belgien (BE) | |
| 40505e0d-f69d-42ec-b8bb-c6f03d849acd Schweden (SE) | |
| 5d51b4e5-0c16-47d7-93d2-302348cacf52 Kroatien (CR) | |
| cdfe8de5-17fd-417c-bc19-2c4e09d55b01 Deutschland (DE) | |
| 33f32eb4-3af0-4b51-b0d0-90dd27f64384 Polen (PL) | |
| 71524348-4529-4fa6-ad0e-0488d5023e85 Spanien (ES) | |
| c2b6b2e7-9997-4c47-be9b-3f92c6a9dccb Deutschland (DE) | |
| 6c55155f-9012-4e00-ae7c-a26202aa5ca8 Tschechische Republik (CZ) | |
| cf0c2f26-7cdc-4cb5-8c96-950edbfef65e Griechenland (GR) | |
| 94d02d08-35fc-4f2a-ba89-63d5c80c7086 Deutschland (DE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340005M0007 |
| Mechanische Zeichnungen | OTKM402518PC.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 250 mm |
| Höhe (Netto-Abmessung) | 400 mm |
| Tiefe (Netto-Abmessung) | 180 mm |
| Nettogewicht | 10.6 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 295 mm |
| Länge Verpackungseinheit 1 | 510 mm |
| Höhe Verpackungseinheit 1 | 265 mm |
| Bruttogewicht Verpackungseinheit 1 | 11.7 kg |
| EAN Verpackungseinheit 1 | 6417019776859 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | C-flange / C-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm |
| Farbe | kieselgrau |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 8 mm |
| PE-Schraubklemme 2pc,10 ... 70 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 160 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Stahlblech |
| Gehäusetyp | MSC |
| Grifffarbe | schwarz |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 0 S, 0 Ö |
| Neutralleitertyp | schaltbarer Neutralleiter |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 0 |
| Anzahl Pole | 4P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bedingter Bemessungskurzschlussstrom (Inc) | 40.5 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 160 A |
| (690 V) 160 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 88 kW |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Normen | IEC 60947-1, -3 |
| Anschlussart | Bolzen |
| Anzugsdrehmoment | Hauptstromkreis 6 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Anzugsdrehmoment | Hauptstromkreis 6 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340001D2703 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 160 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 160 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 88 kW |
| Schaltleistung bei 400 V (EF009166) | 88 kW |
| Polzahl (EF001391) | 4 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
