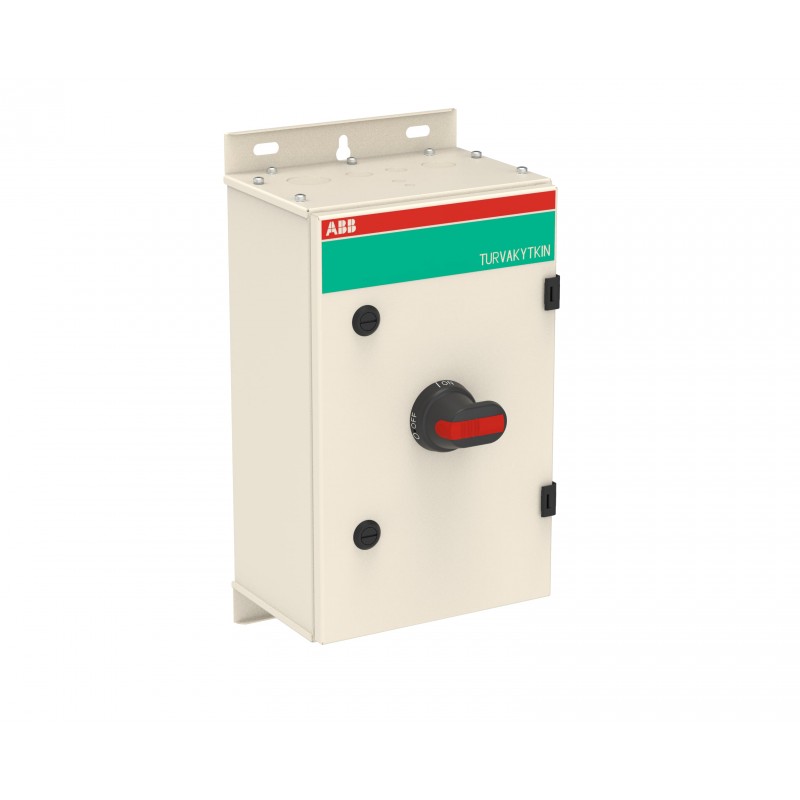

ABB 1SCA148268R1001 1SCA148268R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA148268R1001 ABB Découpeur de boîte OT160EVLCC4BZ

Référence: 1SCA148268R1001

Fabricant: ABB

Description:

Découpeur de boîte OT160EVLCC4BZ
Int. Sectionneur dans la boîte de OT160EVLCC4BZ
OT160EVLCC4BZ Encl. Switch Disconnector

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 644,17 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPc75cf6e0-bb27-46b5-a446-458dac5deace Finland
SCIP simplifié7461cf35-01e4-49c3-9028-e217c9a5bff7 Germany
18a8d24b-0fbe-4f18-9d2e-630b974e19b7 Bulgaria
4f347c73-caeb-4559-9172-2957154de805 Portugal
ee7e0fb2-4b0a-4bb1-9a0a-984e9d26f3a3 France
8f45ea73-df8f-4f82-bb21-cec8542e769d Hungary
1296e337-e9e4-4a71-a80d-4ee9768aaaaa Estonia
7c2886e3-9bda-4b9b-a008-26834f6b417d Denmark
617c1844-be11-46cf-b364-70fee5811fbf France
a1bc01df-a70e-4eeb-9751-86718de350d2 Sweden
29a16a5b-6182-41ef-908c-ec43d8f06be8 Poland
2d8b5c21-0ccb-4239-b258-fefa938e0370 Italy
64b49645-d2ae-4b6f-996c-33d8509a9689 Belgium
e4c651cd-1643-45a1-b9f1-bf870132b641 Germany
0889e21a-dd21-48d6-b59b-dd40325474d5 Poland
ade5fedd-d551-465f-9abb-be2a45c93993 Hungary
1c51f140-9720-4f81-b1df-bbbc07533bea Netherlands
05812500-1feb-42e8-bcba-f9a233e84790 Norway
561bbaf4-24f7-48a2-90bb-9b05a6267cd2 Belgium
40505e0d-f69d-42ec-b8bb-c6f03d849acd Sweden
5d51b4e5-0c16-47d7-93d2-302348cacf52 Croatia
cdfe8de5-17fd-417c-bc19-2c4e09d55b01 Germany
33f32eb4-3af0-4b51-b0d0-90dd27f64384 Poland
71524348-4529-4fa6-ad0e-0488d5023e85 Spain
c2b6b2e7-9997-4c47-be9b-3f92c6a9dccb Germany
6c55155f-9012-4e00-ae7c-a26202aa5ca8 Czech Republic
cf0c2f26-7cdc-4cb5-8c96-950edbfef65e Greece
94d02d08-35fc-4f2a-ba89-63d5c80c7086 Germany
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC340005M0007
Dessins mécaniquesOTKM402518PC.stp
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363090
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit250 mm
Hauteur nette du produit400 mm
Profondeur/longueur nette du produit180 mm
Poids net du produit10.6 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1295 mm
Profondeur/Longueur du niveau d’emballage 1510 mm
Hauteur du niveau d’emballage 1265 mm
Poids brut du colis niveau 111.7 kg
Code EAN du niveau d’emballage 16417019776859
Technique
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côtéC-flange / C-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm
CouleurRAL7032
Capacité de connexion du circuit principalHole Diameter 8 mm
Screw Clamp / PE Terminal 2pc,10 ... 70 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 160 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierSteel sheet
Type de boîtierMSC
Couleur de la poignéeNoir
Type de poignéePistol handle
Indice de résistance aux chocsHousing IK09
Nombre maximal de contacts auxiliaires montés2 NO, 2 NC
Contacts auxiliaires montés0 NO, 0 NC
Type neutreSwitchable Neutral
Nombre de contacts auxiliaires NC0
Nombre de contacts auxiliaires NO0
Nombre de pôles4P
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Courant de court-circuit conditionnel nominal (Inc)40.5 kA
Tension d'isolement nominale (Ui)750 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 160 A
(690 V) 160 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 88 kW
(500 V) 112 kW
(690 V) 144 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1000 V AC) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 8 kA
Tournevis recommandéCircuit principal M8
NormesIEC 60947-1, -3
Type de terminalBolt
Couple de serrageCircuit principal 6 N·m
Technique UL/CSA
Tournevis recommandéCircuit principal M8
Couple de serrageCircuit principal 6 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340001D2703
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

ETIM for 1SCA148268R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique750 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique8 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique88 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique88 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueAvec un câblage préparé (EF016444)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique250 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique400 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique180 mm

FICHE TECHNIQUE - PDF
