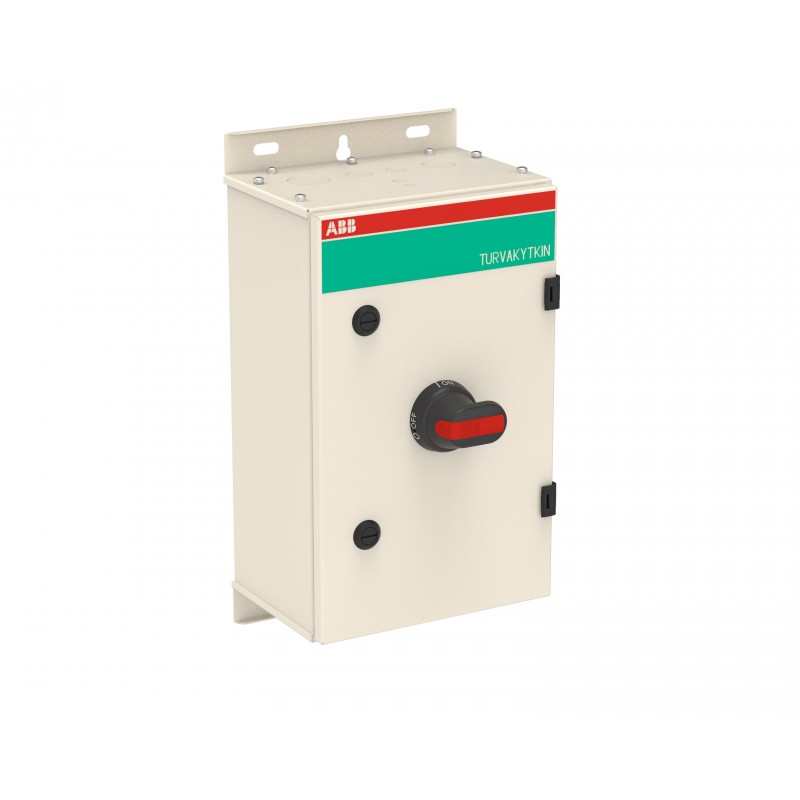

1SCA148268R1001 ABB Внутренний коробный разъединитель OT160EVLCC4BZ
1SCA148268R1001
ABB
Внутренний коробный разъединитель OT160EVLCC4BZ
Инт. Разъединитель в OT160EVLCC4BZ коробка
OT160EVLCC4BZ Encl. Разъединитель
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲Популярные Загрузки
| Паспорт, Техническая Информация: | 1SCC340015C0201 |
| Инструкции и руководства: | 1SCC340005M0007 |
Размеры
| Чистая Ширина Изделия: | 250 мм |
| Продукт Чистая Высота: | 400 мм |
| Продукт Чистая Глубина / Длина: | 180 мм |
| Продукт Вес Нетто: | 10,6 кг |
Технические
| Номинальный рабочий ток, АС-22А (яе): | (380 ... 415 В) 160 А (690 В) 160 А |
| Номинальный рабочий ток, АС-23А (яе): | (380 ... 415 В) 160 А (690 В) 160 А |
| Ток Термической Стойкости (Яв): | Полностью Закрытый 160 А |
| Номинальное Напряжение Изоляции (Уя): | соотв. МЭК/En 60664-1 1000 в |
| Номинальное Рабочее Напряжение: | Главная Схема 1000 В |
| Расклассифицированное Короткое Замыкание Делая Емкость (Ясм): | (1000 В AC) 30 ка |
| Номинальный кратковременный выдерживаемый ток (IСW): | для 1 с 8-ка |
| Номинальный Условный Ток Короткого Замыкания (ЯНЗ): | 24 ка |
| Степень Загрязнения: | Три |
| Цвет Ручки: | Черный |
| Ручка Типа: | Ручка пистолета |
| Выключатели Рабочего Механизма: | На передней панели выключателя |
| Положение линии терминалов: | Топ - Дна |
| Стандарты: | МЭК 60947-1, -3 |
| Количество полюсов: | Четыре |
| Подключение Основной Цепи Емкость: | Отверстие диаметром 8 мм Винтовой зажим / PE клемма 2шт, 10...70 мм2 |
| Кабельный Ввод Установки: | Вверх/Вниз |
| Кабельные Розетки С Каждой Стороны: | C-фланец / c-фланец, НОК-аутов: 10 мм, 12,5 мм, 20.5 мм, 25.5 мм |
| Степень защиты: | соотв. в соответствии с IEC 60529 IP65 Сид |
| Материал Корпуса: | Стальной лист |
| Максимальный Установленный Вспомогательные Контакты: | 2 НО, 2 НЗ |
| Установленные Вспомогательные Контакты: | 0 НЕТ, 0 НК |
| Тип Терминала: | Болт |
| Момент Затяжки: | 6 Н·м |
Окружающей среды
| Статус ООВ: | Следующие директивы ЕС 2011/65/ЕС |
| Экологической Информации: | 1SCC340034D0202 |
Сертификаты и декларации (номер документа)
| Декларация соответствия - СЕ: | 1SCC340001D2703 |
| Экологической Информации: | 1SCC340034D0202 |
| Инструкции и руководства: | 1SCC340005M0007 |
Информация Контейнер
| Уровень Пакет 1 Единицы: | 1 шт |
| Уровень Пакет 1 Ширина: | 295 мм |
| Уровень Пакет 1 Глубина / Длина: | 510 мм |
| Уровень Пакет 1 Высота: | 265 мм |
| Пакет Уровня 1 Вес Брутто: | 11.7 кг |
| Уровень пакет 1 код EAN: | 6417019776859 |
Классификации
| Объект Классификации Кода: | Вопрос |
| Етим 5: | EC000216 - разъединитель |
| Етим 6: | EC000216 - разъединитель |
| Етим 7: | EC000216 - разъединитель |
| Категория ЭЭО: | 5. Небольшой оборудования (внешний размер не более 50 см) |
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 1000 V |
| Rated operating voltage (EF001435) | 1000 V |
| Rated permanent current Iu (EF001389) | 160 A |
| Rated permanent current at AC-23, 400 V (EF011777) | 160 A |
| Rated short-time withstand current lcw (EF007050) | 8 kA |
| Rated operation power at AC-23, 400 V (EF007027) | 88 kW |
| Switching power at 400 V (EF009166) | 88 kW |
| Number of poles (EF001391) | 4 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Complete device in housing |
| Suitable for front mounting 4-hole (EF007247) | No |
| Suitable for front mounting centre (EF007248) | No |
| Colour control element (EF007167) | Black |
| Type of control element (EF006976) | Long turning handle |
| Interlockable (EF006281) | Yes |
| Degree of protection (IP), front side (EF003118) | IP65 |
| Degree of protection (NEMA) (EF011959) | Other |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
