> ABB>Interruptores automáticos>1SBL359001R8111 ABB AE50-30-11 Contactor de CC de 24V
Anterior producto Siguiente producto

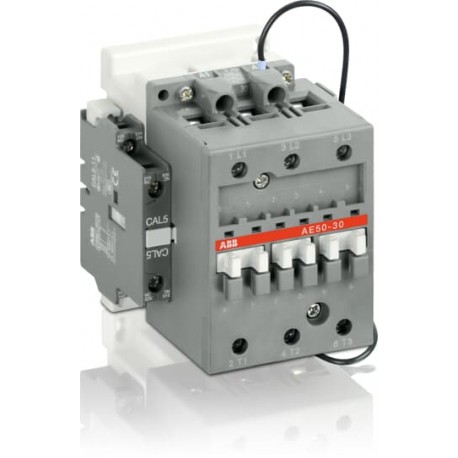

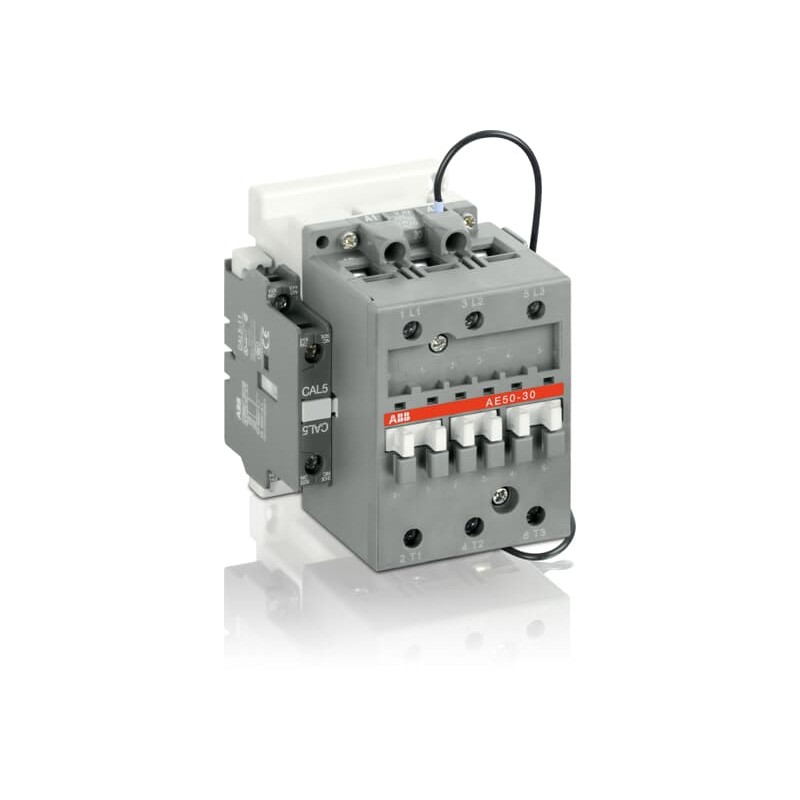

1SBL359001R8111 ABB AE50-30-11 Contactor de CC de 24V Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SBL359001R8111 ABB AE50-30-11 Contactor de CC de 24V

1SBL359001R8111

ABB

AE50-30-11 Contactor de CC de 24V

Más detalles


Interruptores automáticos

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Tipo de producto extendido:
    AE50-30-11 24V CC
  • ID de producto:
    1SBL359001R8111
  • Ean:
    3471522104816
  • Descripción del catálogo:
    AE50-30-11 Contactor de CC de 24V
  • Descripción larga:
    Los contactores AE50 se utilizan principalmente para controlar motores de 3 fases y, en general, para controlar circuitos de potencia de hasta 690 V CA / 1000 V CA o 220 V CC. Los contactores también se pueden utilizar para muchas otras aplicaciones, como aislamiento, conmutación de condensadores, iluminación. El AE... Los contactores de 3 polos de la serie 1 pila son del diseño de tipo bloque. - Postes principales y bloques de contacto auxiliares: 3 polos principales y 2 contactos auxiliares incorporados, bloques de contacto auxiliares adicionales montados en la parte delantera - Circuito de control: DC operado con bobinas de CC de doble bobinado estándar (con contacto de retraso montado en fábrica adicional para la inserción del devanado de "sujeción") - Accesorios: hay disponible una amplia gama de accesorios.

ordenamiento

  • Cantidad mínima de pedido:
    1 pieza
  • Número de arancel aduanero:
    85364900

Descargas populares

Dimensiones

  • Ancho neto del producto:
    94milímetro
  • Profundidad / Longitud de la red del producto:
    108milímetro
  • Altura neta del producto:
    110milímetro
  • Peso neto del producto:
    1.24kg

técnico

  • Número de contactos principales NO:
    3
  • Número de contactos principales NC:
    0
  • Número de contactos auxiliares NO:
    1
  • Número de contactos auxiliares NC:
    1
  • normas:
    Dispositivos que cumplen con las normas internacionales IEC 947-1 / 947-4-1 y las normas europeas EN 60 947-1 / 60 947-4-1. Compatibilidad electromagnética (EMC) según la enmienda A11 a IEC 947-1, EN 60 947-1 y la enmienda 2 a IEC 947-4-1
  • Tensión operativa nominal:
    Circuito auxiliar 690 V
    Circuito Principal 1000 V
  • Frecuencia nominal (f):
    Circuito de alimentación 50 / 60 Hz
  • Corriente térmica convencional de aire libre (Iésimo):
    según IEC 60947-4-1, contactores abiertos q = 40 °C 100 A
    acc. a IEC 60947-5-1, q = 40 °C 16 A
  • Corriente operativa clasificada AC-1 (IE):
    (690 V) 40 °C 100 A
    (690 V) 55 °C 85 A
    (690 V) 70 °C 70 A
  • Corriente operativa clasificada AC-3 (IE):
    (415 V) 55 °C 50 A
    (440 V) 55 °C 45 A
    (500 V) 55 °C 45 A
    (690 V) 55 °C 35 A
    (1000 V) 55 °C 23 A
    (380 / 400 V) 55 °C 50 A
    (220 / 230 / 240 V) 55 °C 53
  • Potencia operativa nominal AC-3 (PE):
    (415 V) 25 kW
    (440 V) 25 kW
    (500 V) 30 kW
    (690 V) 30 kW
    (1000 V) 30 kW
    (380 / 400 V) 22 kW
    (220 / 230 / 240 V) 15 kW
  • Capacidad de rotura nominal AC-3:
    8 x es decir AC-3
  • Capacidad de fabricación nominal AC-3:
    10 x es decir AC-3
  • Corriente operativa nominal AC-15 (IE):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (380 / 400 V) 3 A
  • Dispositivos de protección de cortocircuito:
    Circuito Auxiliar - Fusibles tipo gG 10 A
    Fusibles tipo gG 100 A
  • Capacidad máxima de rotura:
    cos phi=0.45 (cos phi=0.35 para Ie > 100 A) a 440 V 1300 A
    cos phi=0.45 (cos phi=0.35 para Ie > 100 A) a 690 V 630 A
  • Frecuencia máxima de conmutación eléctrica:
    (AC-1) 300 ciclos por hora
    (AC-2 / AC-4) 150 ciclos por hora
    (AC-3) 300 ciclos por hora
  • Corriente operativa nominal DC-13 (IE):
    (24 V) 6 / 144 A
    (48 V) 2.8 / 134 A
    (72 V) 1 / 72 A
    (125 V) 0,55 / 69 A
    (250 V) 0,3 / 75 A
  • Tensión de aislamiento nominal (UYo):
    acc. a IEC 60947-4-1 y VDE 0110 (Gr.C) 1000 V
    acc. a IEC 60947-5-1 y VDE 0110 (Gr.C) 690 V
    acc. a UL/CSA 600 V
  • Tensión de soporte de impulso nominal (Uduende):
    8 kV
  • Durabilidad mecánica:
    5 millones
  • Frecuencia máxima de conmutación mecánica:
    3600 ciclos por hora
  • Tensión de circuito de control nominal (UC):
    Operación de CC 24 V
  • Consumo de bobina:
    Valor promedio de tenencia, desde el estado cálido 4 W
    Valor medio de extracción, desde cold state 200 W
    Pull-in en el voltaje máximo del circuito de control nominal DC 200 W
  • Tiempo de funcionamiento:
    Entre la desenergización de la bobina y el cierre de contacto NC 8 ... 18 ms
    Entre la bobina de desenergización y no contacto apertura 5 ... 15 ms
    Entre la energización de la bobina y la apertura de contacto NC 10 ... 27 ms
    Entre la energización de la bobina y ningún cierre de contacto 30 ... 30 ms
  • Montaje en riel DIN:
    TH35-15 (35 x 15 mm Riel de montaje) según IEC 60715
    TH75-25 (carril de montaje de 75 x 25 mm) según IEC 60715
  • Montaje por tornillos (no suministrado):
    2 x tornillos M6 colocados diagonalmente
  • Circuito principal de capacidad de conexión:
    Flexible con cable end 6 ... 16 milímetros²
    Cable rígido 6 ... 25 milímetros de ²
  • Circuito auxiliar de capacidad de conexión:
    Flexible con cable final 0.75 ... 2,5 mm²
    Cable rígido 1 ... 4 mm²
  • Grado de Protección:
    según IEC 60529, IEC 60947-1, EN 60529 Terminales auxiliares IP20
    acc. a IEC 60529, IEC 60947-1, EN 60529 Terminales de Bobina IP20
    acc. a IEC 60529, IEC 60947-1, EN 60529 Terminales Principales IP10
  • Terminales de conexión (entregados en posición abierta) Polos principales:
    M 6 (+,-) pozidriv 2 tornillos con conector 1x (13 x 10 mm)
  • Tipo de terminal:
    Terminales de tornillo

Ul/CSA técnico

  • Clasificación de uso general UL/CSA:
    (600 V CA) 80 A
  • Clasificación de caballos UL/CSA:
    (200 ... 208 V AC) Trifásico 15 CV
    (220 ... 240 V AC) Trifásico 20 CV
    (440 ... 480 V AC) Trifásico 40 CV
    (550 ... 600 V AC) Trifásico 50 CV

medioambiental

  • Temperatura ambiente del aire:
    Cerca del contactor equipado con relé térmico O / L -25 ... 55 °C
    Cerca de Contactor sin Relé Térmico O/L (0.85 ... 1.1 Uc) -40 ... 55 °C
    Cerca de Contactor sin Relé Térmico O/L (Uc) -40 ... 70 °C
    Cerca de Contactor para almacenamiento -60 ... +80 °C
  • Soporte climático:
    acc. a IEC 60068-2-30 y 60068-2-11 - Especificación UTE C 63-100 II
  • Altitud máxima de funcionamiento permitida:
    Sin desvalorizar 3000 m
  • Estado rohs:
    Siguiendo la Directiva 2011/65/UE de la UE

Certificados y declaraciones (número de documento)

Información sobre contenedores

  • Unidades de nivel de paquete 1:
    1 pieza
  • Ancho del nivel de paquete 1:
    140 mm
  • Nivel de paquete 1 Profundidad / Longitud:
    146 milímetros
  • Nivel de paquete 1 Altura:
    96 mm
  • Peso bruto de nivel 1 del paquete:
    1,24 kg
  • Paquete Nivel 1 EAN:
    3471522104816
  • Unidades de nivel de paquete 2:
    caja 20 pieza
  • Ancho del nivel de paquete 2:
    503 milímetros
  • Nivel de paquete 2 Profundidad / Longitud:
    153 milímetros
  • Nivel de paquete 2 Altura:
    307 milímetros
  • Peso bruto de nivel de paquete 2:
    24,8 kg
  • Unidades de nivel de paquete 3:
    Pieza de 160

Clasificaciones

  • Código de clasificación de objetos:
    q
  • ETIM 4:
    EC000066 - Contactor magnético, conmutación de CA
  • ETIM 5:
    EC000066 - Contactor magnético, conmutación de CA
  • ETIM 6:
    EC000066 - Contactor de potencia, conmutación de CA
  • ETIM 7:
    EC000066 - Contactor de potencia, conmutación de CA
  • Clase electrónica:
    V11.0 : 27371003
  • UNSPSC:
    39121529
