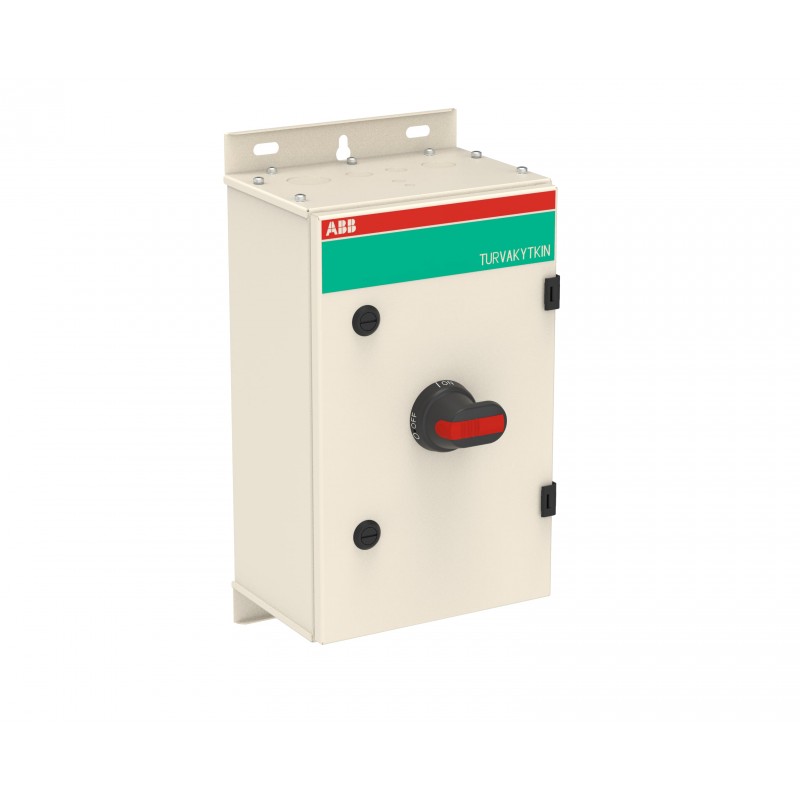

1SCA148268R1001 ABB Scollegatore di scatola Int. OT160EVLCC4BZ
1SCA148268R1001
ABB
Scollegatore di scatola Int. OT160EVLCC4BZ
Int. Sezionatore in scatola OT160EVLCC4BZ
OT160EVLCC4BZ Encl. Switch Disconnector
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | c75cf6e0-bb27-46b5-a446-458dac5deace Finlandia (FI) |
| SCIP semplificato | 7461cf35-01e4-49c3-9028-e217c9a5bff7 Germania (DE) |
| 18a8d24b-0fbe-4f18-9d2e-630b974e19b7 Bulgaria (BG) | |
| 4f347c73-caeb-4559-9172-2957154de805 Portogallo (PT) | |
| ee7e0fb2-4b0a-4bb1-9a0a-984e9d26f3a3 Francia (FR) | |
| 8f45ea73-df8f-4f82-bb21-cec8542e769d Ungheria (HU) | |
| 1296e337-e9e4-4a71-a80d-4ee9768aaaaa Estonia (EE) | |
| 7c2886e3-9bda-4b9b-a008-26834f6b417d Danimarca (DK) | |
| 617c1844-be11-46cf-b364-70fee5811fbf Francia (FR) | |
| a1bc01df-a70e-4eeb-9751-86718de350d2 Svezia (SE) | |
| 29a16a5b-6182-41ef-908c-ec43d8f06be8 Polania (PL) | |
| 2d8b5c21-0ccb-4239-b258-fefa938e0370 Italia (IT) | |
| 64b49645-d2ae-4b6f-996c-33d8509a9689 Belgio (BE) | |
| e4c651cd-1643-45a1-b9f1-bf870132b641 Germania (DE) | |
| 0889e21a-dd21-48d6-b59b-dd40325474d5 Polania (PL) | |
| ade5fedd-d551-465f-9abb-be2a45c93993 Ungheria (HU) | |
| 1c51f140-9720-4f81-b1df-bbbc07533bea Paesi Bassi (Olanda) (NL) | |
| 05812500-1feb-42e8-bcba-f9a233e84790 Norvegia (NO) | |
| 561bbaf4-24f7-48a2-90bb-9b05a6267cd2 Belgio (BE) | |
| 40505e0d-f69d-42ec-b8bb-c6f03d849acd Svezia (SE) | |
| 5d51b4e5-0c16-47d7-93d2-302348cacf52 Croazia (HR) | |
| cdfe8de5-17fd-417c-bc19-2c4e09d55b01 Germania (DE) | |
| 33f32eb4-3af0-4b51-b0d0-90dd27f64384 Polania (PL) | |
| 71524348-4529-4fa6-ad0e-0488d5023e85 Spagna (ES) | |
| c2b6b2e7-9997-4c47-be9b-3f92c6a9dccb Germania (DE) | |
| 6c55155f-9012-4e00-ae7c-a26202aa5ca8 Repubblica Ceca (CZ) | |
| cf0c2f26-7cdc-4cb5-8c96-950edbfef65e Grecia (GR) | |
| 94d02d08-35fc-4f2a-ba89-63d5c80c7086 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340005M0007 |
| Disegni meccanici | OTKM402518PC.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 250 mm |
| Altezza prodotto | 400 mm |
| Profondità prodotto | 180 mm |
| Peso netto prodotto | 10.6 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 295 mm |
| Profondità imballo livello 1 | 510 mm |
| Altezza imballo livello 1 | 265 mm |
| Peso lordo imballo livello 1 | 11.7 kg |
| EAN imballo livello 1 | 6417019776859 |
| Dati tecnici | |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | C-flange / C-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm |
| Colore | RAL7032 |
| Sezioni dei cavi-circuito principale | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Steel sheet |
| Tipo contenitore | MSC |
| Handle Color | Nero |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 0 NO, 0 NC |
| Neutral Type | Switchable Neutral |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di poli | 4P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Corrente nominale di cortocircuito condizionale (Inc) | 40.5 kA |
| Tensione nominale di isolamento (Ui) | 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 88 kW |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Cacciavite raccomandato | Circuito Principale M8 |
| Norme di riferimento | IEC 60947-1, -3 |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M8 |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340001D2703 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 160 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 160 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 88 kW |
| potenza di interruzione a 400 V (EF009166) | 88 kW |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
