Ver maior

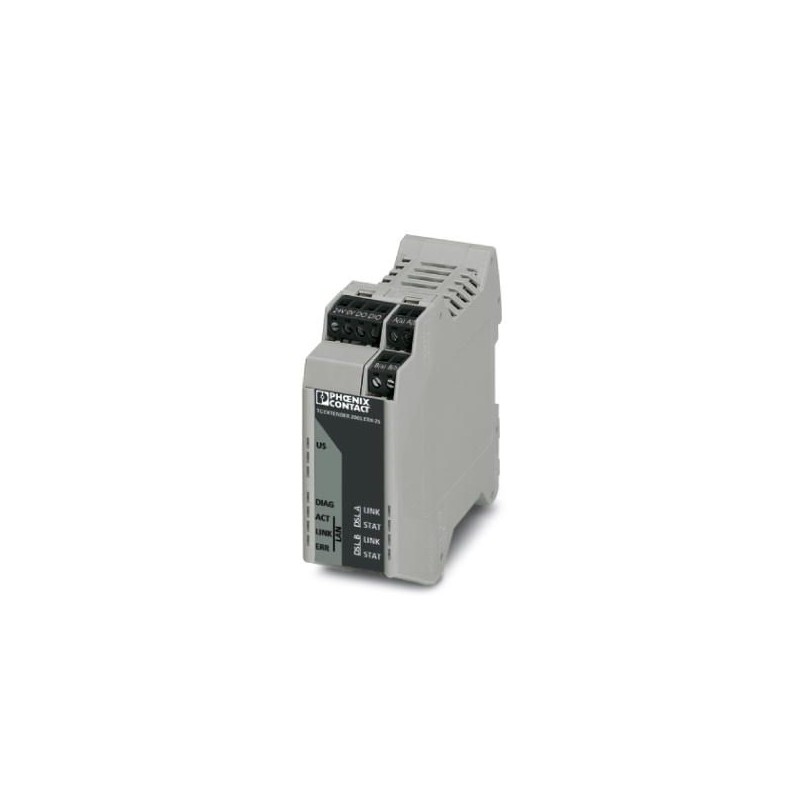

TC EXTENDER 2001 ETH-2S 2702409 PHOENIX CONTACT Modem
TC EXTENDER 2001 ETH-2S
2702409
PHOENIX_CONTACT
Modem
Segunda geração: extensor Ethernet não gerenciável, para conexões ponto a ponto, estruturas de linha e anel, taxas de taxa de dados de até 30 MBit/s, distâncias de até 20 km em cabos de cobre próprios, diagnóstico USB e LED, 2 portas SHDSL, 1 porta LAN
Material de instalação de redes de telecomunicações DNT / FNT > Módulo para componente de rede ativo
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702409 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 361 (C-6-2017) |
| GTIN | 4055626162560 |
| Peso por unidade (exclusive embalagem) | 258,700 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C (livre (distância de 40 mm à direita e à esquerda), sem alimentação de outros módulos através do dispositivo) |
|---|---|
| -20 °C ... 55 °C (alinhado sem distância e baixa perda de potência dos módulos alinhados) | |
| -20 °C ... 50 °C (alinhado sem intervalo) | |
| -20 °C ... 45 °C (alinhado sem distância e alimentação de outros módulos através do dispositivo) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (não condensado) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (não condensado) |
| Altitude | 5000 m (Restrição, ver declaração do fabricante) |
| Grau de proteção | IP20 |
Geral
| Separação galvânica | VCC // Ethernet // DSL (A) // DSL (B) // FE |
|---|---|
| Tensão de teste interface de dados / alimentação | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
| Peso líquido | 258,7 g |
| Material caixa | PA 6.6-FR |
| Cor | cinza |
| MTTF | 711 Anos (Padrão SN 29500, temperatura: 25 °C, ciclo de trabalho: 21 % (5 dias/semana, 8 h/dia)) |
| 308 Anos (Padrão SN 29500, temperatura: 40 °C, ciclo de trabalho: 34,25 % (5 dias/semana, 12 h/dia)) | |
| 125 Anos (Padrão SN 29500, temperatura: 40 °C, ciclo de trabalho: 100 % (7 dias/semana, 24 h/dia)) | |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Observar as instruções especiais de instalação na documentação!) |
| UL, EUA / Canadá | cULus Listed UL 508 |
Alimentação
| Tensão nominal de alimentação | 24 V DC ±5 % (alternativo ou redundante, através de alimentação de contato Bus Backplane e alimentação de corrente de sistema) |
|---|---|
| 5 V DC (somente configuração, através de Mini USB tipo B) | |
| Faixa de tensão de alimentação | 18 V DC ... 30 V DC |
| Consumo de corrente típico | < 180 mA (24 V DC) |
| Tipo de conexão | Borne a parafuso plugável COMBICON |
Interface serial
| Interface 1 | Interface Ethernet, 10/100Base-T(X) conforme IEEE 802.3u |
|---|---|
| Interface | Ethernet |
| Quantidade de portas | 1 |
| Tipo de conexão | Conector RJ45, blindado |
| 1 porta 10/100Base-T(X), autonegação | |
| Comprimento de transmissão | < 100 m (Par trançado blindado) |
| Protocolos compatíveis | Transparente a protocolos TCP/IP, IPv4 e IPv6 |
| Taxa de transmissão serial | 10/100 MBit/s, autonegociação |
| Interface 2 | Interface SHDSL conforme ITU-T G.991.2.bis |
| Quantidade de portas | 2 (Operação a 2 fios) |
| Tipo de conexão | 2x Borne aparafusado conectável de 2 pólos COMBICON |
| Comprimento de transmissão | < 20 km (de acordo com índice de transmissão dados e o perfil da conexão) |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 14 |
| Taxa de transmissão serial | Operação a 4 fios: 64 kbit/s ... 30 MBit/s |
| Operação a 2 fios: 32 kBit/s...15,3 MBit/s | |
| Interface 3 | USB 2.0 |
| Tipo de conexão | Mini USB tipo B, 5 polos |
| Comprimento de transmissão | < 5 m (apenas para configuração e diagnóstico) |
Função
| Gerenciamento | Plug and play, diagnóstico através do software PSI-CONF ou gerenciamento baseado na web (apenas com extensores Ethernet gerenciáveis) |
|---|---|
| Indicações de estado e de diagnóstico | LEDs: US (tensão de alimentação), ACT/LINK (tráfego de dados Ethernet), ERR (falhas) 2x LINK / 2x STAT (tráfego de dados DSL porta A e porta B), DIAG (mensagens de diagnóstico) |
Saídas digitais
| Denominação saída | Saída digital |
|---|---|
| Quantidade de saídas | 2 |
| Sinal de saída tensão | Dependente da tensão operacional |
| Sinal de saída corrente | ≤ 150 mA (À prova de curto-circuito) |
| Tipo de conexão | 2x Borne aparafusado conectável de 2 pólos COMBICON |
| Comportamento das saídas | Desativado no caso de alimentação do equipamento através de conector bus para trilho de fixação |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Tipo de teste | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 |
| Resultado de teste | 5g, 10 ... 150 Hz, 2,5 h, no sentido XYZ |
| Tipo de teste | Impacto conforme a EN 60068-2-27/IEC 60068-2-27 |
| Resultado de teste | 15g |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de contato | ± 6 kV |
| Descarga indireta | ± 6 kV |
| Normas / Determinações | EN 61000-4-3 |
| Faixa de frequência | 80 MHz ... 3 GHz |
| Normas / Determinações | EN 61000-4-4 |
| Observação | Critério B |
| Normas / Determinações | EN 61000-4-5 |
| Sinal | ± 1 kV (assimétrico, cabo Ethernet blindado) |
| Normas / Determinações | EN 55011 |
| EN 61000-4-6 | |
| Faixa de frequência | 0,15 MHz ... 80 MHz |
| Normas / Determinações | EN 50121-4 |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | cULus Listed UL 508 |
| Teste de gases nocivos | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Ethernet (EF003535) | Sim |
| Ethernet rápida (EF003536) | Não |
| Tipo de construção (EF000767) | Outro |
| Altura (EF000040) | 99 mm |
| Largura (EF000008) | 35.2 mm |
| Profundidade (EF000049) | 114.493112 mm |
