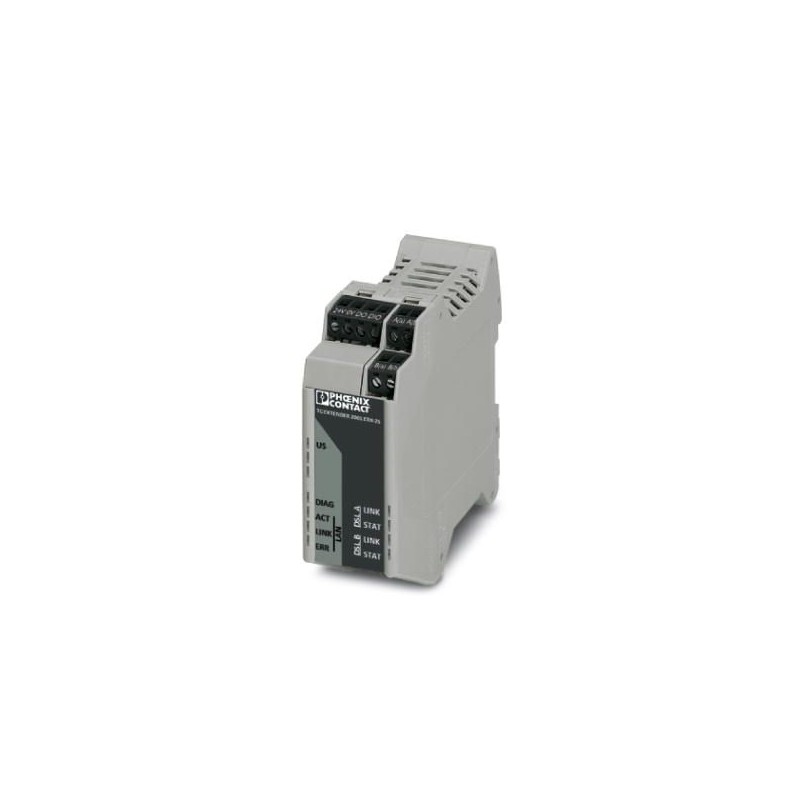

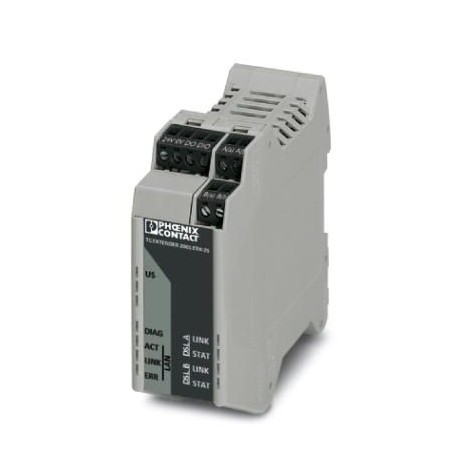

TC EXTENDER 2001 ETH-2S 2702409 PHOENIX CONTACT Modem
TC EXTENDER 2001 ETH-2S
2702409
PHOENIX_CONTACT
Modem
Deuxième génération : extendeur Ethernet non géré, pour les connexions point à point, les structures de lignes et d’anneaux, débits de données jusqu’à 30 MBit/s, distances jusqu’à 20 km sur des câbles en cuivre appartenant à l’entreprise, diagnostics USB et LED, 2 ports SHDSL, 1 port LAN
Installation de réseaux de communication > Module pour composants de réseau actifs
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2702409 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 361 (C-6-2017) |
| GTIN | 4055626162560 |
| Poids par pièce (hors emballage) | 0,259 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (isolation (écart de 40 mm à droite et à gauche), aucune alimentation d'autres modules via l'appareil) |
|---|---|
| -20 °C ... 55 °C (juxtaposition sans espace et faible puissance dissipée sur les modules juxtaposés) | |
| -20 °C ... 50 °C (juxtaposé sans espace) | |
| -20 °C ... 45 °C (isolation sans espace, aucune alimentation d'autres modules via l'appareil) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (sans condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (sans condensation) |
| Altitude | 5000 m (Restriction : voir déclaration du fabricant) |
| Indice de protection | IP20 |
Généralités
| Isolation galvanique | VCC // Ethernet // DSL (A) // DSL (B) // FE |
|---|---|
| Tension d'essai interface de données/alimentation | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Poids net | 258,7 g |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | gris |
| MTTF | 711 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour)) |
| 308 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour)) | |
| 125 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour)) | |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.) |
| UL, USA/Canada | cULus Listed UL 508 |
Alimentation
| Tension nominale d'alimentation | 24 V DC ±5 % (alternative ou redondante, par contact sur le bus fond de panier et alimentation système) |
|---|---|
| 5 V DC (configuration uniquement, via Mini USB de type B) | |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC |
| Courant absorbé typique | < 180 mA (24 V DC) |
| Type de raccordement | Borne à vis enfichable MINICONNEC |
Interface série
| Interface 1 | Interface Ethernet, 10/100Base-T(X) selon IEEE 802.3u |
|---|---|
| Interface | Ethernet |
| Nombre de ports | 1 |
| Type de raccordement | Connecteur femelle RJ45, blindé |
| 1 port 10/100Base-T(X), avec auto-négociation | |
| Distance de transmission | < 100 m (paire torsadée blindée) |
| Protocoles supportés | Transparence aux protocoles pour TCP/IP, IPv4 et IPv6 |
| Débit série | 10 / 100 Mbits/s, avec auto-négociation |
| Interface 2 | Interface SHDSL selon ITU-T G.991.2.bis |
| Nombre de ports | 2 (Fonctionnement à 2 fils) |
| Type de raccordement | Borne à vis enfichable à 2 x 2 pôles MINICONNEC |
| Distance de transmission | < 20 km (en fonction du débit de données et de la section des câbles) |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Débit série | Fonctionnement à 4 fils : 64 kbits/s ... 30 Mbits/s |
| Fonctionnement à 2 fils : 32 kbits/s ... 15,3 Mbits/s | |
| Interface 3 | USB 2.0 |
| Type de raccordement | Mini USB type B, 5 pôles |
| Distance de transmission | < 5 m (uniquement pour configuration et diagnostic) |
Fonction
| Management | Plug-and-Play, diagnostic via logiciel PSI-CONF ou gestion basée sur le Web (uniquement avec des dispositifs d'extension Ethernet administrables) |
|---|---|
| Indicateurs d'état et de diagnostic | LED : US (tension d'alimentation), ACT/LINK (circulation des données Ethernet), ERR (dysfonctionnements) 2x LINK, 2x STAT (circulation des données DSL port A et port B),DIAG (messages de diagnostic) |
Sorties tout-ou-rien
| Dénomination sortie | Sortie TOR |
|---|---|
| Nombre de sorties | 2 |
| Signal de sortie tension | En fonction de la tension de service |
| Signal de sortie courant | ≤ 150 mA (Protection contre les courts-circuits) |
| Type de raccordement | Borne à vis enfichable à 2 x 2 pôles MINICONNEC |
| Comportement des sorties | Désactivé en cas d'alimentation des appareils via le connecteur sur profilé |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Résultat du contrôle | 5g, 10 ... 150 Hz, 2,5 h en direction XYZ |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | 15g |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | ± 6 kV |
| Décharge indirecte | ± 6 kV |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 3 GHz |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-4-5 |
| Signal | ± 1 kV (asymétrique, ligne Ethernet non blindée) |
| Normes/Prescriptions | EN 55011 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Normes/Prescriptions | EN 50121-4 |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | cULus Listed UL 508 |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Ethernet (EF003535) | Oui |
| Fast Ethernet (EF003536) | Non |
| Type de construction (EF000767) | Autre |
| Hauteur (EF000040) | 99 mm |
| Largeur (EF000008) | 35.2 mm |
| Profondeur (EF000049) | 114.493112 mm |
