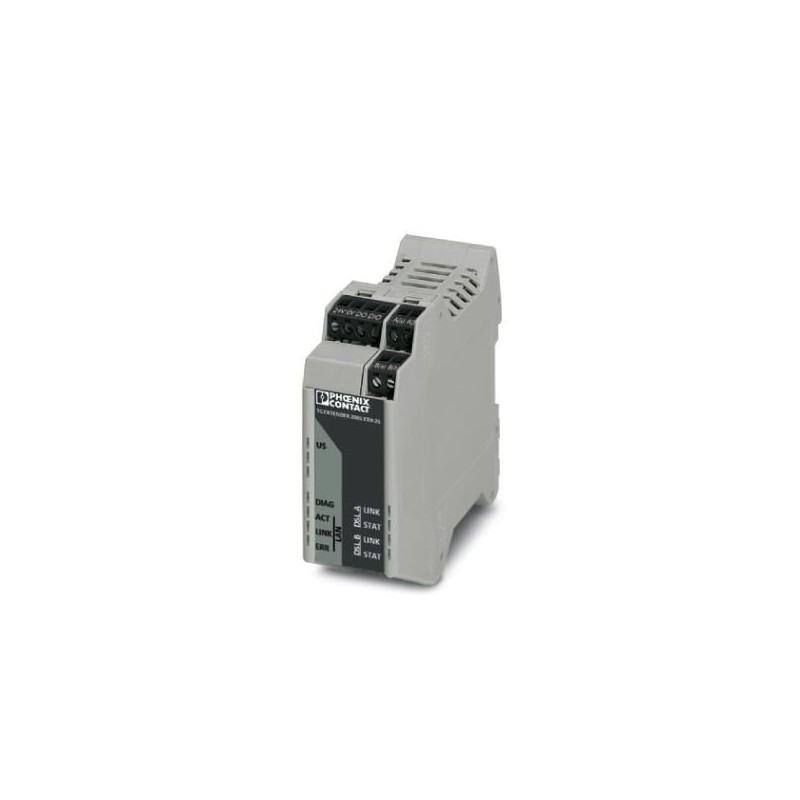

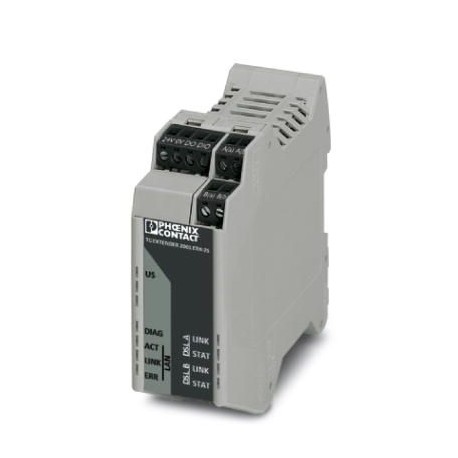

TC EXTENDER 2001 ETH-2S 2702409 PHOENIX CONTACT Modem
TC EXTENDER 2001 ETH-2S
2702409
PHOENIX_CONTACT
Modem
Zweite Generation: Unmanaged Ethernet Extender, für Punkt-zu-Punkt-Verbindungen, Leitungs- und Ringstrukturen, Datenraten bis zu 30 MBit/s, Entfernungen bis zu 20 km auf firmeneigenen Kupferkabeln, USB- und LED-Diagnose, 2 SHDSL-Ports, 1 LAN-Port
Installationsmaterial Kommunikationsnetze DNT/FNT > Modul für aktive Netzwerkkomponente
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2702409 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | M1 - Kommunikationstechn. |
| Katalogseite | Seite 361 (C-6-2017) |
| GTIN | 4055626162560 |
| Gewicht pro Stück (exklusive Verpackung) | 258,700 g |
| Gewicht pro Stück (inklusive Verpackung) | 267,700 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C (freistehend (rechts und links 40 mm Abstand), keine Versorgung anderer Baugruppen über das Gerät) |
|---|---|
| -20 °C ... 55 °C (angereiht ohne Abstand und geringe Verlustleistung nebenstehender Baugruppen) | |
| -20 °C ... 50 °C (angereiht ohne Abstand) | |
| -20 °C ... 45 °C (angereiht ohne Abstand und Versorgung anderer Baugruppen über das Gerät) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (keine Betauung) |
| Höhenlage | 5000 m (Einschränkung siehe Herstellererklärung) |
| Schutzart | IP20 |
Allgemein
| Galvanische Trennung | VCC // Ethernet // DSL (A) // DSL (B) // FE |
|---|---|
| Prüfspannung Datenschnittstelle/Versorgung | 1,5 kVeff(50 Hz, 1 min.) |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
| Nettogewicht | 258,7 g |
| Material Gehäuse | PA 6.6-FR |
| Farbe | grau |
| MTTF | 711 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 % (5 Tage pro Woche, 8 Std. pro Tag)) |
| 308 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std. pro Tag)) | |
| 125 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 % (7 Tage pro Woche, 24 Std. pro Tag)) | |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Beachten Sie die besonderen Installationshinweise in der Dokumentation!) |
| UL, USA / Kanada | cULus Listed UL 508 |
Versorgung
| Versorgungsnennspannung | 24 V DC ±5 % (alternativ oder redundant, über Backplane-Buskontakt- und Systemstromversorgung) |
|---|---|
| 5 V DC (nur Konfiguration, über Mini USB Typ B) | |
| Versorgungsspannungsbereich | 18 V DC ... 30 V DC |
| Stromaufnahme typisch | < 180 mA (24 V DC) |
| Anschlussart | steckbare Schraubklemme COMBICON |
Serielle Schnittstelle
| Schnittstelle 1 | Ethernet-Schnittstelle, 10/100Base-T(X) nach IEEE 802.3u |
|---|---|
| Schnittstelle | Ethernet |
| Anzahl der Ports | 1 |
| Anschlussart | RJ45-Buchse, geschirmt |
| 1 Port 10/100Base-T(X), Autonegotiation | |
| Übertragungslänge | < 100 m (Twisted-Pair, geschirmt) |
| Unterstützte Protokolle | Protokolltransparent für TCP/IP, IPv4 und IPv6 |
| Serielle Übertragungsrate | 10/100 MBit/s, Autonegotiation |
| Schnittstelle 2 | SHDSL-Schnittstelle nach ITU-T G.991.2.bis |
| Anzahl der Ports | 2 (2-Draht-Betrieb) |
| Anschlussart | 2x 2-polig steckbare Schraubklemme COMBICON |
| Übertragungslänge | < 20 km (abhängig von Datenrate und Leitungsquerschnitt) |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| Serielle Übertragungsrate | 4-Draht-Betrieb: 64 kbit/s ... 30 MBit/s |
| 2-Draht-Betrieb: 32 kBit/s ... 15,3 MBit/s | |
| Schnittstelle 3 | USB 2.0 |
| Anschlussart | Mini USB Typ B, 5-polig |
| Übertragungslänge | < 5 m (nur für Konfiguration und Diagnose) |
Funktion
| Management | Plug-and-play, Diagnose über Software PSI-CONF oder Web-based Management (nur mit Managed Ethernet-Extendern) |
|---|---|
| Status- und Diagnoseanzeigen | LEDs: US (Versorgungsspannung), ACT/LINK (Ethernet-Datenverkehr), ERR (Störungen) 2x LINK / 2x STAT (DSL-Datenverkehr Port A und Port B), DIAG (Diagnosemeldungen) |
Digitale Ausgänge
| Benennung Ausgang | Digitaler Ausgang |
|---|---|
| Anzahl der Ausgänge | 2 |
| Ausgangssignal Spannung | Abhängig von der Betriebsspannung |
| Ausgangssignal Strom | ≤ 150 mA (Kurzschlussfest) |
| Anschlussart | 2x 2-polig steckbare Schraubklemme COMBICON |
| Verhalten der Ausgänge | Deaktiviert bei Geräteversorgung über Tragschienen-Busverbinder |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Art der Prüfung | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 |
| Prüfergebnis | 5g, 10 ... 150 Hz, 2,5 h, in XYZ-Richtung |
| Art der Prüfung | Schock nach EN 60068-2-27/IEC 60068-2-27 |
| Prüfergebnis | 15g |
| Normen/Bestimmungen | EN 61000-4-2 |
| Kontaktentladung | ± 6 kV |
| Indirekte Entladung | ± 6 kV |
| Normen/Bestimmungen | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 3 GHz |
| Normen/Bestimmungen | EN 61000-4-4 |
| Bemerkung | Kriterium B |
| Normen/Bestimmungen | EN 61000-4-5 |
| Signal | ± 1 kV (asymmetrisch, geschirmte Ethernet-Leitung) |
| Normen/Bestimmungen | EN 55011 |
| EN 61000-4-6 | |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Normen/Bestimmungen | EN 50121-4 |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Kanada | cULus Listed UL 508 |
| Schadgastest | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Ethernet (EF003535) | Ja |
| Fast Ethernet (EF003536) | Nein |
| Bauform (EF000767) | sonstige |
| Höhe (EF000040) | 99 mm |
| Breite (EF000008) | 35.2 mm |
| Tiefe (EF000049) | 114.493112 mm |
