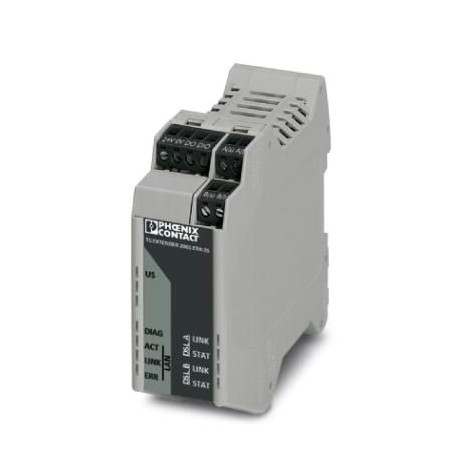

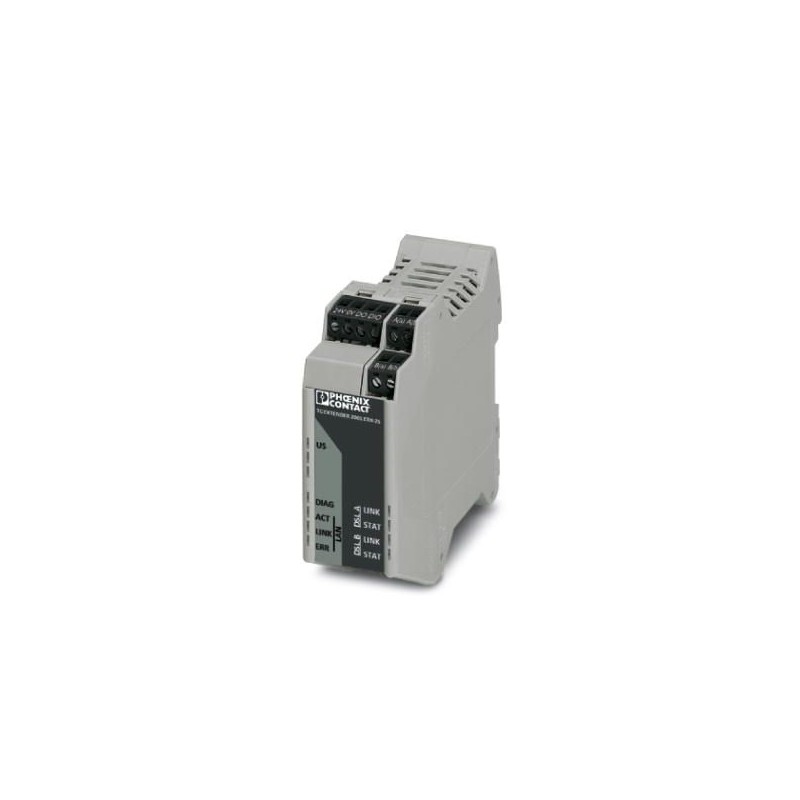

TC EXTENDER 2001 ETH-2S 2702409 PHOENIX CONTACT Segunda generación: extensor de Ethernet no gestionado, para..
TC EXTENDER 2001 ETH-2S
2702409
PHOENIX_CONTACT
Segunda generación: extensor de Ethernet no gestionado, para conexiones punto a punto, estructuras de líneas y anillos, tasas de velocidad de datos hasta 30 MBit/s, distancias hasta 20 km en cables de cobre propios de la empresa, diagnóstico mediante USB y LEDs, 2 puertos SHDSL, 1 puerto LAN
Material de instalación de redes de telecomunicación DNT / FNT > Módulo para componente de red activo
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2702409 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC442 - |
| Página del catálogo | Página 361 (C_6_2017) |
| EAN | 4055626162560 |
| Peso por unidad (sin incluir el embalaje) | 258,700 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C (libre (derecha e izquierda 40 mm de distancia), sin alimentación a otros módulos a través del aparato) |
|---|---|
| -20 °C ... 55 °C (alineado sin separación y escasa disipación de potencia de módulos adyacentes) | |
| -20 °C ... 50 °C (Alineado sin separación) | |
| -20 °C ... 45 °C (alineado sin separación y alimentación de otros módulos mediante el dispositivo) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Altitud | 5000 m (Para limitaciones véase declaración del fabricante) |
| Índice de protección | IP20 |
Generalidades
| Separación galvánica | VCC // Ethernet // DSL (A) // DSL (B) // FE |
|---|---|
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Peso neto | 258,7 g |
| Material carcasa | PA 6.6-FR |
| Color | gris |
| MTTF | 711 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 308 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| 125 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) | |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.) |
| UL, EE.UU. / Canadá | cULus Listed UL 508 |
Alimentación
| Tensión nominal de alimentación | 24 V DC ±5 % (alternativa o redundante, a través de contacto de bus de placa posterior y alimentación del sistema) |
|---|---|
| 5 V DC (sólo configuración, a través de Mini USB tipo B) | |
| Tensión de alimentación | 18 V DC ... 30 V DC |
| Absorción de corriente típica | < 180 mA (24 V DC) |
| Tipo de conexión | Borne enchufable de conexión por tornillo COMBICON |
Interfaz serie
| Interfaz 1 | Interfaz Ethernet, 10/100Base-T(X) según IEEE 802.3u |
|---|---|
| Interfaz | Ethernet |
| Número de puertos | 1 |
| Tipo de conexión | Hembra RJ45, apantallada |
| 1 puerto 10/100Base-T(X), autonegociación | |
| Longitud de transmisión | < 100 m (par trenzado apantallado) |
| Protocolos soportados | Protocolo transparente para TCP/IP, IPv4 e IPv6 |
| Velocidad de transmisión serie | 10/100 Mbits/s, autonegociación |
| Interfaz 2 | Interfaz SHDSL según ITU-T G.991.2.bis |
| Número de puertos | 2 (Modo de 2 hilos) |
| Tipo de conexión | 2x borne de tornillo enchufable de 2 polos COMBICON |
| Longitud de transmisión | < 20 km (en función de velocidad de transmisión de datos y sección de cable) |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Velocidad de transmisión serie | Servicio de 4 hilos: 64 kbit/s ... 30 Mbit/s |
| Servicio de 2 hilos: 32 kbit/s ... 15,3 Mbit/s | |
| Interfaz 3 | USB 2.0 |
| Tipo de conexión | Mini USB tipo B, de 5 polos |
| Longitud de transmisión | < 5 m (solo para configuración y diagnóstico) |
Función
| Gestión | Plug and play, diagnóstico a través de software PSI-CONF o gestión basada en web (solo con extensores Ethernet gestionados) |
|---|---|
| Indicaciones de estado y diagnóstico | LEDs: US (tensión de alimentación), ACT/LINK (tráfico de datos Ethernet), ERR (averías) 2x LINK/2x STAT (tráfico de datos DSL puerto A y puerto B), DIAG (mensajes de diagnóstico) |
Salidas digitales
| Denominación Salida | Salida digital |
|---|---|
| Número de salidas | 2 |
| Señal de salida tensión | En función de la tensión de servicio |
| Señal de salida corriente | ≤ 150 mA (Resistente a cortocircuitos) |
| Tipo de conexión | 2x borne de tornillo enchufable de 2 polos COMBICON |
| Comportamiento de las salidas | Se desactiva el alimentar el equipo mediante conector de bus para carril |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Tipo de ensayo | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 |
| Resultado del ensayo | 5g, 10 ... 150 Hz, 2,5 h, en dirección XYZ |
| Tipo de ensayo | Choque según EN 60068-2-27/IEC 60068-2-27 |
| Resultado del ensayo | 15g |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | ± 6 kV |
| Descarga indirecta | ± 6 kV |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 3 GHz |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-4-5 |
| Señal | ± 1 kV (asimétrico, cable Ethernet apantallado) |
| Normas/especificaciones | EN 55011 |
| EN 61000-4-6 | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Normas/especificaciones | EN 50121-4 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | cULus Listed UL 508 |
| Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
| Característica | Valor |
|---|---|
| Ethernet (EF003535) | Sí |
| Fast Ethernet (EF003536) | No |
| Método de construcción (EF000767) | Otros |
| Altura (EF000040) | 99 mm |
| Anchura (EF000008) | 35.2 mm |
| Profundidad (EF000049) | 114.493112 mm |
