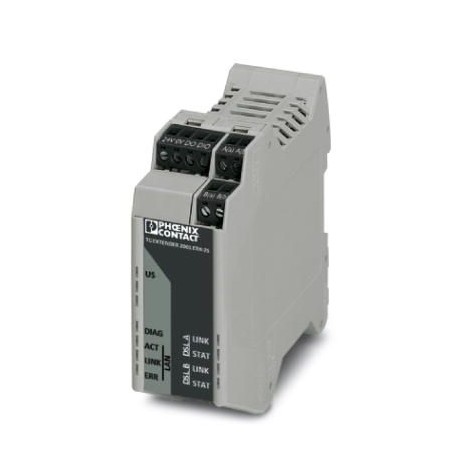

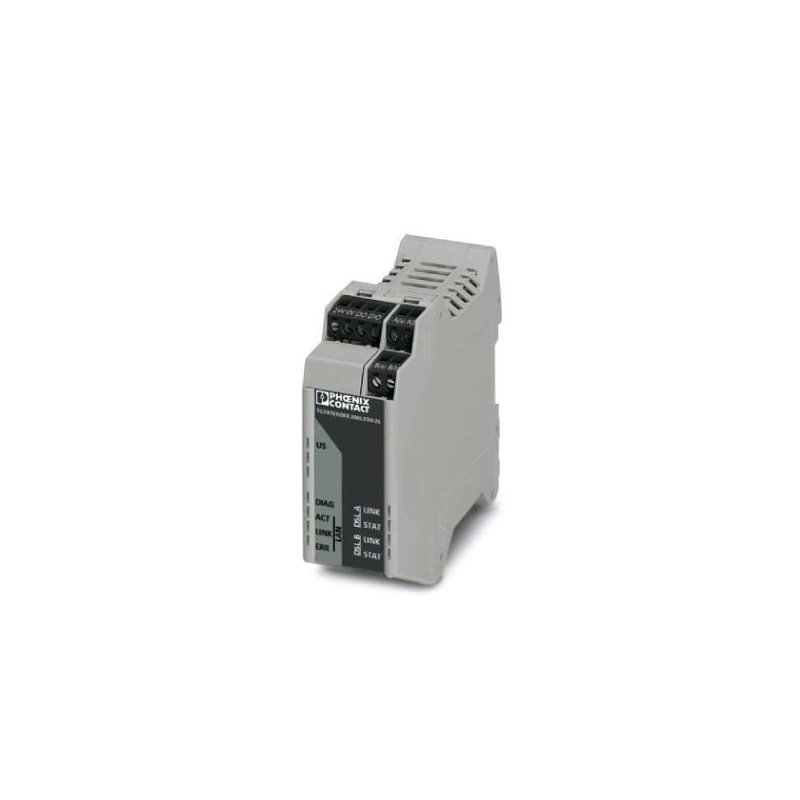

TC EXTENDER 2001 ETH-2S 2702409 PHOENIX CONTACT Modem
TC EXTENDER 2001 ETH-2S
2702409
PHOENIX_CONTACT
Modem
Seconda generazione: extender Ethernet non gestito, per connessioni punto-punto, strutture di linee e ad anello, velocità di trasmissione dati fino a 30 MBit/s, distanze fino a 20 km su cavi in rame di proprietà dell'azienda, diagnostica USB e LED, 2 porte SHDSL, 1 porta LAN
materiale d’installazione per reti di comunicazione dnt/fnt > Unità di rete
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2702409 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC442 - |
| Pagina catalogo | Pagina 361 (C_6_2017) |
| GTIN | 4055626162560 |
| Peso per pezzo (confezione esclusa) | 258,700 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (isolato (40 mm di distanza a sinistra e a destra), il dispositivo non alimenta altri componenti) |
|---|---|
| -20 °C ... 55 °C (affiancato senza distanza e potenza dissipata minima dei componenti affiancati) | |
| -20 °C ... 50 °C (affiancato senza distanza) | |
| -20 °C ... 45 °C (affiancato senza distanza, il dispositivo alimenta altri componenti) | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza formazione di condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza formazione di condensa) |
| Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
| Grado di protezione | IP20 |
Generalità
| Separazione galvanica | VCC // Ethernet // DSL (A) // DSL (B) // FE |
|---|---|
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Peso netto | 258,7 g |
| Materiale custodia | PA 6.6-FR |
| Colore | grigio |
| MTTF | 711 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 308 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 125 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno)) | |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Rispettare le note particolari relative all'installazione riportate nella documentazione!) |
| UL, USA / Canada | cULus Listed UL 508 |
Alimentazione
| Tensione nominale | 24 V DC ±5 % (alternativo o ridondante, mediante contatto bus backplane e alimentazione di corrente del sistema) |
|---|---|
| 5 V DC (solo configurazione, su Mini USB tipo B) | |
| Range tensione di alimentazione | 18 V DC ... 30 V DC |
| Corrente assorbita tipica | < 180 mA (24 V DC) |
| Collegamento | Morsetto a vite a innesto COMBICON |
Interfacce seriali
| Interfaccia 1 | Interfaccia Ethernet, 10/100Base-T(X) a norma IEEE 802.3u |
|---|---|
| Interfaccia | Ethernet |
| Numero porte | 1 |
| Collegamento | Connettore femmina RJ45, schermato |
| 1 porta, 10/100Base-T(X), auto-negoziazione | |
| Lunghezza di trasmissione | < 100 m (twisted pair schermato) |
| Protocolli | A protocollo trasparente per TCP/IP, IPv4 e IPv6 |
| Velocità di trasmissione seriale | 10/100 MBit/s, auto-negoziazione |
| Interfaccia 2 | Interfaccia SHDSL a norma ITU-T G.991.2 bis |
| Numero porte | 2 (A 2 conduttori) |
| Collegamento | Morsetti a vite estraibili 2x a 2 poli COMBICON |
| Lunghezza di trasmissione | < 20 km (in base alla velocità dati e alla sezione del conduttore) |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Velocità di trasmissione seriale | A 4 conduttori: 64 kbit/s ... 30 MBit/s |
| A 2 conduttori: 32 kbit/s ... 15,3 MBit/s | |
| Interfaccia 3 | USB 2.0 |
| Collegamento | Mini USB tipo B, 5 poli |
| Lunghezza di trasmissione | < 5 m (solo per configurazione e diagnostica) |
Funzione
| Management | Plug-and-play, diagnostica tramite software PSI-CONF o Web-based Management (solo con Extender Ethernet Managed) |
|---|---|
| Indicazioni di stato e di diagnostica | LED: US (tensione di alimentazione), ACT/LINK (traffico dati Ethernet), ERR (errori) 2x LINK / 2x STAT (traffico dati DSL porta A e porta B), DIAG (messaggi di diagnosi) |
Uscite digitali
| Denominazione uscita | Uscita digitale |
|---|---|
| Numero uscite | 2 |
| Segnale d'uscita, tensione | In funzione della tensione di esercizio |
| Segnale d'uscita, corrente | ≤ 150 mA (Resistente a cortocircuiti) |
| Collegamento | Morsetti a vite estraibili 2x a 2 poli COMBICON |
| Comportamento delle uscite | Disattivate con alimentazione apparecchio mediante connettore bus su guida DIN |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Tipo di prova | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 |
| Risultato della prova | 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ |
| Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
| Risultato della prova | 15g |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | ± 6 kV |
| Scarica indiretta | ± 6 kV |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 80 MHz ... 3 GHz |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-4-5 |
| Segnale | ± 1 kV (cavo Ethernet schermato asimmetrico) |
| Norme/Disposizioni | EN 55011 |
| EN 61000-4-6 | |
| Frequenza | 0,15 MHz ... 80 MHz |
| Norme/Disposizioni | EN 50121-4 |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | cULus Listed UL 508 |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| Ethernet (EF003535) | Sì |
| Fast Ethernet (EF003536) | No |
| forma costruttiva (EF000767) | altro |
| altezza (EF000040) | 99 mm |
| larghezza (EF000008) | 35.2 mm |
| profondità (EF000049) | 114.493112 mm |
