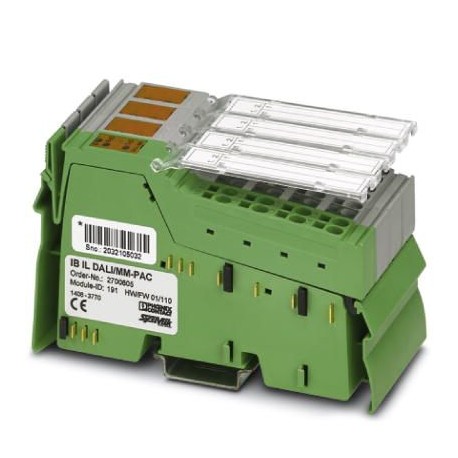

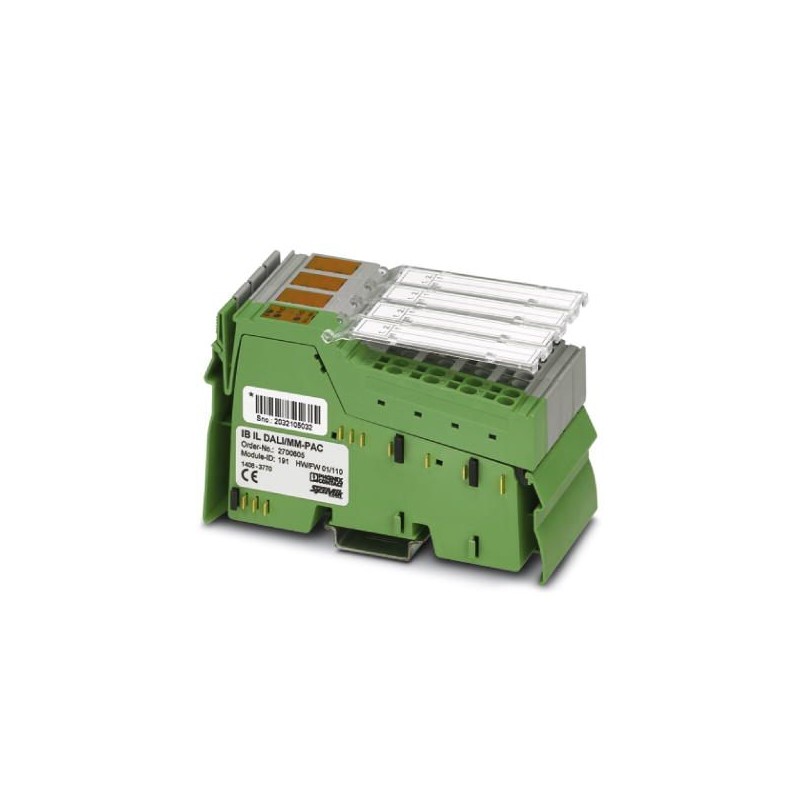

IB IL DALI/MM-PAC 2700605 PHOENIX CONTACT Módulo funcional Inline
IB IL DALI/MM-PAC
2700605
PHOENIX_CONTACT
Módulo funcional Inline
Em linha, DALI Master, adequado para Multi Master, unidade de rede DALI integrada, separação galvânica segura, taxa de transmissão no barramento local: 500 kBit/s, grau de proteção: IP20, incluindo conectores em linha e campos de marcação
Sistemas de controle
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2700605 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 175 (C-6-2017) |
| GTIN | 4046356987103 |
| Peso por unidade (exclusive embalagem) | 180,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 48,8 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Pressão do ar (funcionamento) | 80 kPa ... 106 kPa (até 2000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Dados de conexão
| Denominação | Conector de encaixe Inline |
|---|---|
| Tipo de conexão | conexão à mola |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,08 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Denominação | DALI |
| Tipo de conexão | Conector Inline |
| Tensão de alimentação | típ. 15 V DC (Tensão de bus) |
| Capacidade de corrente | máx. 220 mA (Carga de bus) |
| Corrente de saída com curto-circuito | máx. 250 mA |
| Índice de transmissão | 1200 Bit/s |
| Denominação de proteção | Bus protegido até máx. 250 V AC |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 180 g |
| Observação sobre o peso | com conectores |
| Sinalização de diagnóstico | Sim Nenhum erro de periférico; erro DALI específico no nível de aplicativo |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de energia | máx. 75 mA |
| Denominação | Alimentação do circuito principal (UM) |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | máx. 230 mA |
| Consumo de corrente | 3,5 W (O nível de potência de dissipação depende em grande medida da atividade de bus, limitada apenas pelo próprio terminal. A potência máxima de dissipação é alcançada caso outros participantes ocupem o bus DALI com pausas mínimas e o próprio terminal não se encontre emitindo, e a corrente DALI de 220 mA seja simultaneamente usada em sua totalidade.) |
Isolamento de potencial
| Faixa de teste | Alimentação de 7,5 V (lógica de bus) / alimentação de 24 V (periféricos) e terra funcional (FE) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação de 7,5 V (lógica de bus) / bus DALI 2500 V AC 50 Hz 1 min. | |
| Alimentação de 7,5 V (lógica de bus) / bus DALI (ensaio de rotina) 1200 V AC 50 Hz 1 min. | |
| Alimentação de 24 V (periféricos) / bus DALI 2500 V AC 50 Hz 1 min. | |
| Alimentação de 24 V (periféricos) / bus DALI (ensaio de rotina) 1200 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
