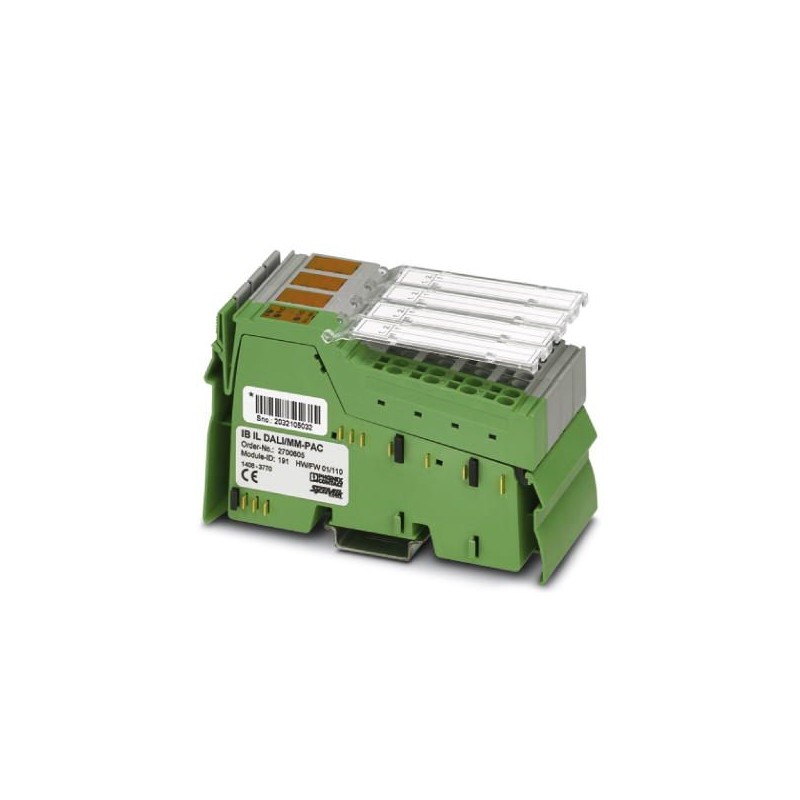

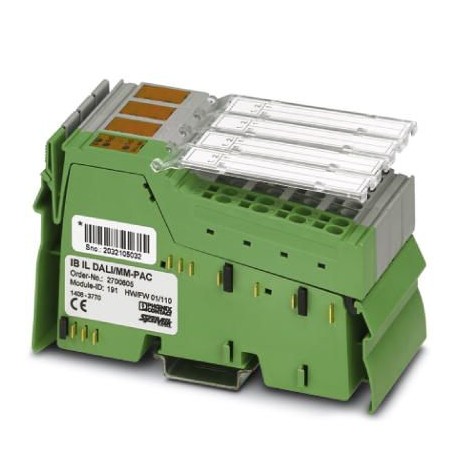

IB IL DALI/MM-PAC 2700605 PHOENIX CONTACT Inline, Maestro DALI, Apto para Multi Master, unidad de red DALI i..
IB IL DALI/MM-PAC
2700605
PHOENIX_CONTACT
Inline, Maestro DALI, Apto para Multi Master, unidad de red DALI integrada, separación galvánica segura, velocidad de transmisión en el bus local: 500 kBit/s, índice de protection: IP20, incluidos conectores Inline y campos de rotulación
Sistemas de control
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2700605 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI153 - |
| Página del catálogo | Página 175 (C_6_2017) |
| EAN | 4046356987103 |
| Peso por unidad (sin incluir el embalaje) | 180,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 48,8 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según DIN EN 61131-2) |
| Presión de aire (servicio) | 80 kPa ... 106 kPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Datos de conexión
| Denominación | Conectores Inline |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,08 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 16 |
| Longitud a desaislar | 8 mm |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Denominación | DALI |
| Tipo de conexión | Conector Inline |
| Tensión de alimentación | típ. 15 V DC (Tensión bus) |
| Capacidad de corriente | máx. 220 mA (Carga de bus) |
| Corriente de salida en caso de cortocircuito | máx. 250 mA |
| Velocidad de transmisión | 1200 Bit/s |
| Denominación de la protección | Bus protegido hasta máx. 250 V AC |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 180 g |
| Observación acerca de las indicaciones de peso | con conectores |
| Mensajes de diagnóstico | Sí Ningún error de periferia; error específico de DALI a nivel de la aplicación |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 75 mA |
| Denominación | Alimentación del circuito principal (UM) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | máx. 230 mA |
| Consumo de potencia | 3,5 W (El alcance de la potencia perdida depende principalmente de la actividad de bus, que solo se ve influenciada condicionada por el borne. La potencia perdida máxima se alcanza cuando otros participantes bus ocupan el bus DALI con pausas mínimas y el propio borne no envía y al mismo tiempo se utiliza completamente la corriente DALI de 220 mA.) |
Separación de potencial
| Trayecto de comprobación | Alimentación de 7,5 V (lógica de bus)/alimentación de 24 V (periferia) y tierra funcional (FE) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 7,5 V (lógica de bus)/bus DALI 2500 V AC 50 Hz 1 min. | |
| Alimentación de 7,5 V (lógica de bus)/bus DALI (prueba de rutina) 1200 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (periferia)/bus DALI 2500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (periferia)/bus DALI (prueba de rutina) 1200 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
