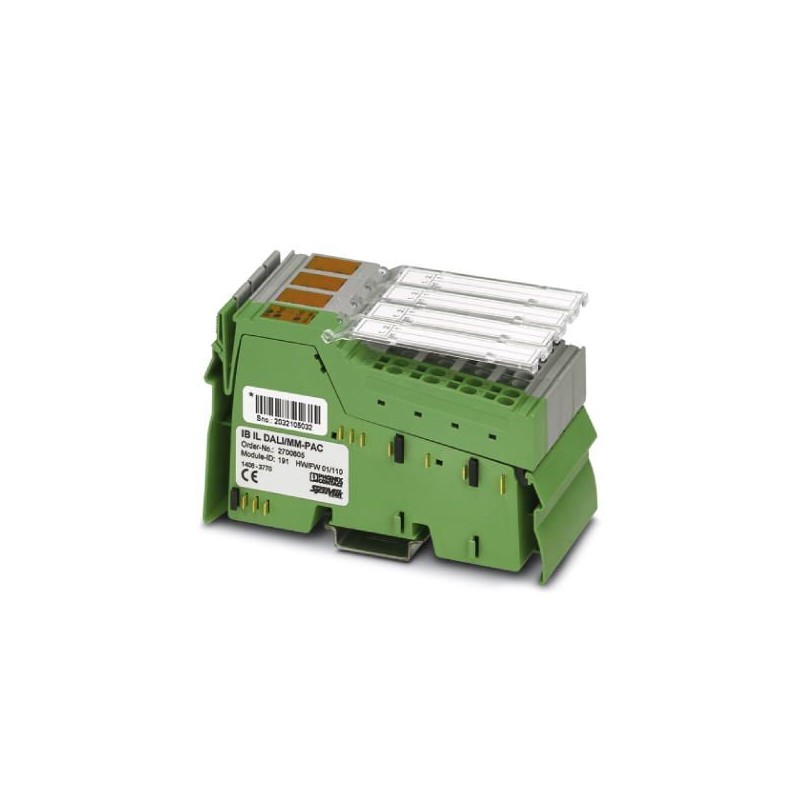

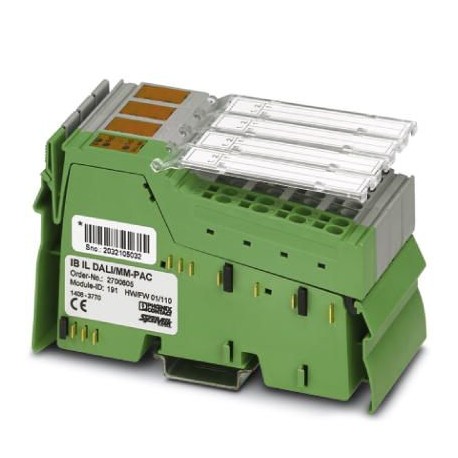

IB IL DALI/MM-PAC 2700605 PHOENIX CONTACT Module spécial Inline
IB IL DALI/MM-PAC
2700605
PHOENIX_CONTACT
Module spécial Inline
En ligne, maître DALI, adapté au multi-maître, unité de réseau DALI intégrée, séparation galvanique sûre, débit de transmission sur bus local : 500 kBit/s, indice de protection : IP20, y compris connecteurs en ligne et champs de marquage
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2700605 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 175 (C-6-2017) |
| GTIN | 4046356987103 |
| Poids par pièce (hors emballage) | 0,180 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 48,8 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Caractéristiques de raccordement
| Dénomination | Connecteurs Inline |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,08 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Dénomination | DALI |
| Type de raccordement | Connecteur Inline |
| Tension d'alimentation | typ. 15 V DC (Tension du bus) |
| Capacité de charge | max. 220 mA (Charge du bus) |
| Courant de sortie en cas de court-circuit | max. 250 mA |
| Taux de transmission | 1200 bit/s |
| Dénomination de la protection | Bus protégé jusqu'à max. 250 V AC |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 180 g |
| Indication de poids | avec connecteurs |
| Diagnostic messages | Oui Aucune erreur périphérique ; erreur DALI spécifique au niveau application |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | max. 75 mA |
| Dénomination | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | max. 230 mA |
| Consommation de puissance | 3,5 W (Le niveau de la perte de puissance dépend essentiellement de l'activité de bus, qui n'est elle-même influencée que par le bloc de jonction. La perte de puissance maximale est atteinte lorsque d'autres équipements occupent le bus DALI avec des pauses minimales et que le bloc de jonction lui-même n'émet pas alors que le courant DALI de 220 mA est totalement consommé.) |
Isolation galvanique
| Section contrôlée | Alimentation 7,5 V (logique de bus) / alimentation 24 V (périphérie) et terre de fonctionnement (FE) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 7,5 V (logique de bus) / bus DALI 2500 V AC 50 Hz 1 min. | |
| Alimentation 7,5 V (logique de bus) / bus DALI (contrôle pièce) 1200 V AC 50 Hz 1 min. | |
| Alimentation 24 V (périphérie) / bus DALI 2500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (périphérie) / bus DALI (contrôle pièce) 1200 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
