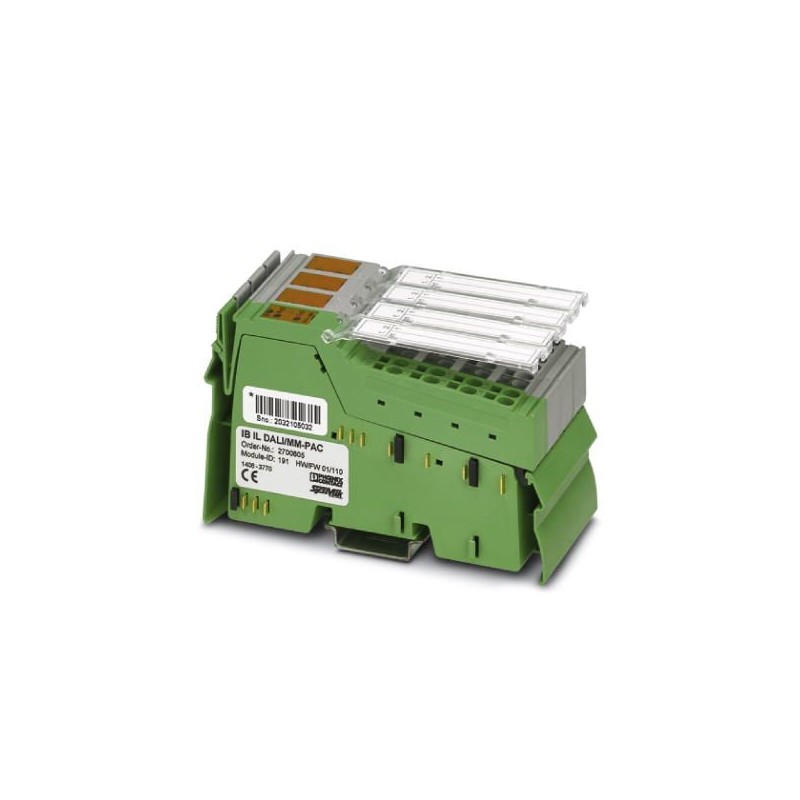

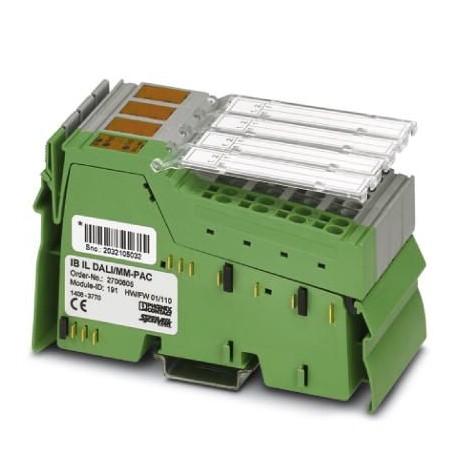

IB IL DALI/MM-PAC 2700605 PHOENIX CONTACT Modulo funzionale Inline
IB IL DALI/MM-PAC
2700605
PHOENIX_CONTACT
Modulo funzionale Inline
Inline, DALI Master, adatto per Multi Master, unità di rete DALI integrata, separazione galvanica sicura, velocità di trasmissione su bus locale: 500 kBit/s, grado di protezione: IP20, inclusi connettori in linea e campi di marcatura
Sistemi di controllo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2700605 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI153 - |
| Pagina catalogo | Pagina 175 (C_6_2017) |
| GTIN | 4046356987103 |
| Peso per pezzo (confezione esclusa) | 180,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 48,8 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Dati di collegamento
| Denominazione | Connettore Inline |
|---|---|
| Collegamento | Connessione a molla |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,08 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Denominazione | DALI |
| Collegamento | Connettore Inline |
| Tensione di alimentazione | tip. 15 V DC (Tensione bus) |
| Carico di corrente ammesso | max. 220 mA (Carico bus) |
| Corrente in uscita in presenza di cortocircuito | max. 250 mA |
| Velocità di trasmissione | 1200 Bit/s |
| Nome protezione | Bus protetto fino a max. 250 V AC |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 180 g |
| Nota per i dati sul peso | con connettori |
| Messaggi di diagnostica | Sì Nessun errore di periferia; errore specifico di DALI a livello dell'applicazione |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | max. 75 mA |
| Denominazione | Alimentazione del circuito principale (UM) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 230 mA |
| Potenza assorbita | 3,5 W (La potenza dissipata dipende notevolmente dall'attività del bus, la quale viene influenzata esclusivamente dal morsetto. La potenza massima dissipata viene raggiunta quando altre utenze occupano il bus DALI con pause minime e il morsetto stesso non invia, e contemporaneamente viene utilizzata completamente la corrente DALI di 220 mA.) |
Separazione del potenziale
| Test di verifica | Alimentazione 7,5 V (logica bus) / Alimentazione 24 V (periferia) e terra funzionale (FE) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 7,5 V (logica bus) / Bus DALI 2500 V AC 50 Hz 1 min. | |
| Alimentazione 7,5 V (logica bus) / Bus DALI (prova al 100%) 1200 V AC 50 Hz 1 min. | |
| Alimentazione 24 V (periferia) / Bus DALI 2500 V AC 50 Hz 1 min. | |
| Alimentazione 24 V (periferia) / Bus DALI (prova al 100%) 1200 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
