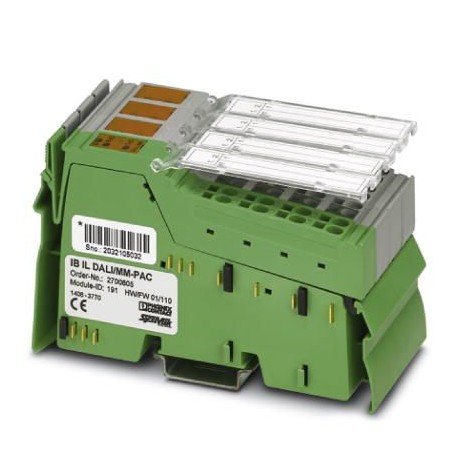

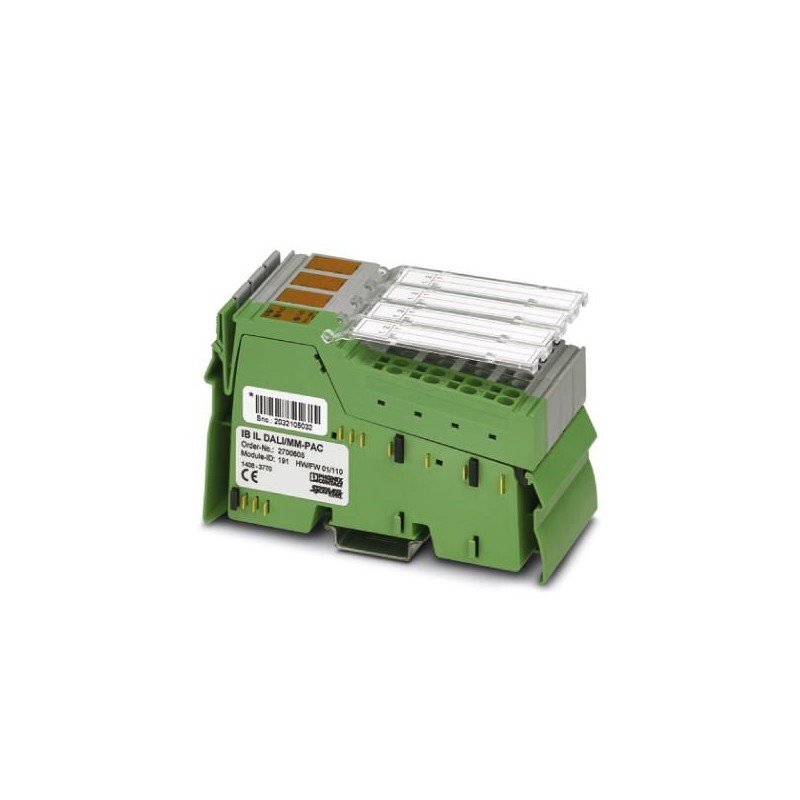

IB IL DALI/MM-PAC 2700605 PHOENIX CONTACT Функциональные клеммные модули Inline
IB IL DALI/MM-PAC
2700605
PHOENIX_CONTACT
Функциональные клеммные модули Inline
Inline, DALI Master, подходит для Multi Master, встроенный сетевой блок DALI, безопасная гальваническая развязка, скорость передачи по локальной шине: 500 кБит/с, степень защиты: IP20, включая встроенные разъемы и поля маркировки
Системы управления
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 2700605 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 175 (C-6-2017) |
| GTIN | 4046356987103 |
| Вес/шт. (без упаковки) | 180,000 GRM |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Параметры подключения
| Наименование | Соединительный штекер Inline |
|---|---|
| Тип подключения | Пружинный зажим |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,08 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Наименование | DALI |
| Тип подключения | Штекер Inline |
| Электропитание | тип. 15 В DC (Напряжение шины) |
| Допустимая нагрузка по току | макс. 220 мА (Нагрузка шины) |
| Выходной ток при коротком замыкании | макс. 250 мА |
| Скорость передачи данных | 1200 бит/с |
| Наименование защиты | Шина оснащена защитой до 250 В AC |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 180 г |
| Указания по значениям массы | cо штекером |
| Диагностические сообщения | Да Ошибки периферийных устройств отсутствуют; специфические ошибки DALI на уровне приложений |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 75 мА |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 230 мА |
| Потребляемая мощность | 3,5 Вт (Величина потерянной мощности существенно зависит от активности шины, которая лишь опосредованно подвергается влиянию самой клеммы. Максимальная потерянная мощность достигается при работе других пользователей шины DALI с минимальными паузами, когда клемма сама не транслирует и одновременно ток шины DALI в 220 мА полностью исчерпывается.) |
Разделение потенциалов
| Испытательный участок | Питание 7,5 В (логическая схема шины) / питание 24 В (периферийные устройства) и действующее заземление (FE) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 7,5 В (логическая схема шины) / шина DALI 2500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В (логическая схема шины) / шина DALI (проверка каждого изделия) 1200 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийные устройства) / шина DALI 2500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийные устройства) / шина DALI (проверка каждого изделия) 1200 В AC 50 Гц 1 мин. |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION RU .pdf | 36 Mbytes |
|
