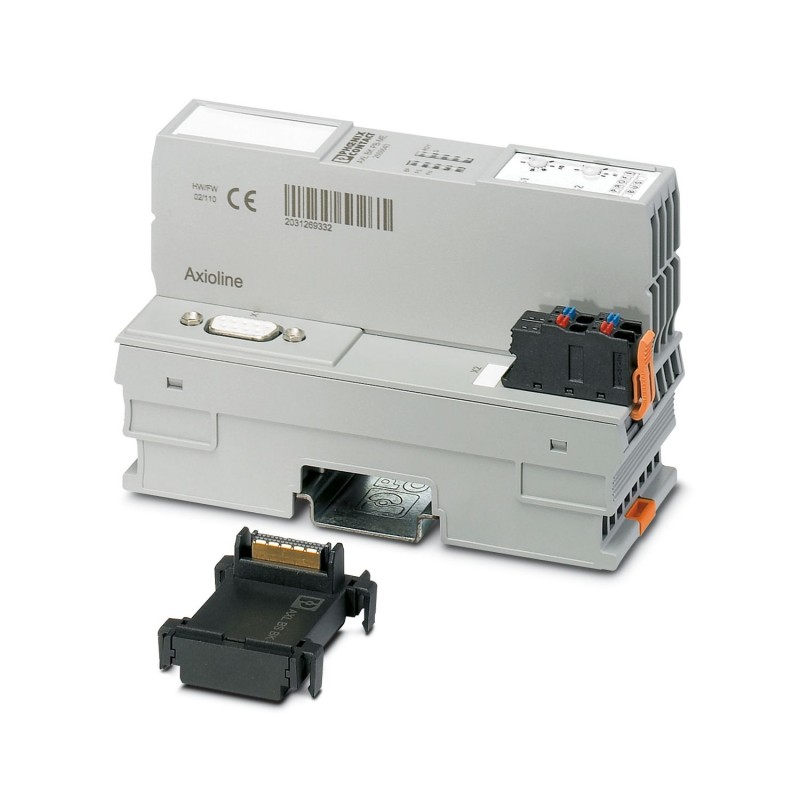

AXL F BK PB XC 2702463 PHOENIX CONTACT Acoplador de Bus
AXL F BK PB XC
2702463
PHOENIX_CONTACT
Acoplador de Bus
AxiolineF, Acoplador de barramento, PROFIBUS DP, conector fêmea D-SUB-9, variante Extreme Condition, velocidade de transmissão no barramento local: 100 MBit/s, grau de proteção: IP20, incluindo módulo de base de barramento e conector AxiolineF
Axioline F, acoplador de barramento, PROFIBUS DP, soquete D-SUB de 9 pinos, variante extrema: taxa de transmissão local no barramento: 100 Mbit/s, grau de proteção: IP20, incluindo módulo base do barramento e conector Axioline F
Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões, setecentos e dois mil, quatrocentos e sessenta e três |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quatrocentos e cinqüenta e nove mil duzentos e setenta e um |
| Peso por Peça (excluindo embalagem) | 175.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e oitenta e nove mil noventa e um |
| País de origem | DE (Alemanha) |
Dimensões
| Desenho Dimensional | |
|---|---|
| Largura | 45 mm |
| Altura | 125.9 mm |
| Profundidade | 74 mm |
| Nota sobre as dimensões | A profundidade é válido quando um TH 35-7,5 trilho DIN é usado (de acordo com EN 60715). |
Condições ambientais
| Temperatura ambiente (operação) | -25 °C ... 60 °C posição de Montagem: parede de montagem em trilho DIN horizontal) |
|---|---|
| -25 °C ... 55 °C (Padrão; posição de montagem: qualquer) | |
| -40 °C ... 70 °C (Extended, consulte a secção "Testado com êxito: uso sob condições ambientais extremas" na folha de dados.) | |
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Admissível umidade (operação) | 5 % a 95 % (sem condensação) |
| Permitida humidade (armazenamento/transporte) | 5 % a 95 % (sem condensação) |
| Pressão de ar (operação) | 70 ... kPa a 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 ... kPa a 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Ligação de dados
| Designação | Axioline conector F |
|---|---|
| Método de ligação | Push-in de conexão |
| Nota sobre o método de conexão | Por favor observe as informações fornecidas nas seções transversais do condutor no "Axioline F: sistema e instalação" manual do usuário. |
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 1,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 1,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Dezesseis |
| Comprimento de decapagem | 8 mm |
Geral
| Tipo de montagem | Trilho DIN |
|---|---|
| Peso líquido | 175 g |
| Nota sobre especificações de peso | com conector e de autocarro da base de dados de módulo |
| Diagnóstico mensagens | Alarmes de diagnóstico |
Interfaces
| Designação | PROFIBUS DP |
|---|---|
| Não. de canais | Um |
| Método de ligação | D-SUB-9 conector fêmea |
| Velocidade de transmissão | 9.6 kbps a 12 Mbps |
| Número de posições | Nove |
| Designação | Axioline F barramento local |
| Método de ligação | Barramento da base de dados de módulo |
| Velocidade de transmissão | 100 Mbps |
| Designação | Serviço |
| Método de ligação | Micro USB tipo B |
Limites do sistema do acoplador de bus
| Designação | Limites do sistema do acoplador de bus |
|---|---|
| Quantidade de dados de processo | max. 488 Byte (por estação) |
| max. 244 Bytes (Entrada) | |
| max. 244 Bytes (Saída) | |
| Número de parâmetro dados | max. 244 Bytes |
| Número de dados de configuração | max. 244 Bytes |
| Número de dispositivos suportados | max. 63 (por estação) |
| Número de dispositivos de barramento local que pode ser conectado | max. 63 |
Axioline potenciais
| Designação | Comunicações energia ULalimentação (fornecimento de Axioline F barramento local UÔnibusé gerado a partir de UL) |
|---|---|
| Tensão de alimentação | 24 V DC |
| Faixa de alimentação de tensão | 19.2 V DC ... 30 V DC (incluindo todas as tolerâncias, incluindo o ripple) |
| Consumo de corrente | max. 567 mA (com 2 A A UÔnibuspara os I/Os e UL= 24 V) |
| Consumo de potência | max. 13.7 W (com 2 carregue em UÔnibuspara os I/Os) |
| Designação | Axioline F local de alimentação do barramento (UÔnibus) |
| Tensão de alimentação | 5 V DC (através do barramento do módulo base) |
| Unidade de fonte de alimentação | 2 |
| Tipo de protecção | Proteção contra surtos de tensão de alimentação |
| Inversão de polaridade proteção da tensão de alimentação |
Normas e Regulamentos
| Ensaios mecânicos | Resistência à vibração em acc. com EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque na acc. com a EN 60068-2-27/IEC 60068-2-27 30 g, 11 ms período, meia-onda de choque pulso | |
| Contínuo choque de acordo com a EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.1Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e oitoeCl@ss 6.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentoseCl@ss 7.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e oitoeCl@ss 8.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e oitoeCl@ss 9.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e oito
UNSPSC 6.01Quarenta e três milhões cento e setenta e dois mil e quinzeUNSPSC 7.0901Quarenta e três milhões, duzentos e um mil quatrocentos e quatroUNSPSC 11Trinta e nove milhões cento e vinte e um mil trezentos e onze12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil trezentos e onze13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil trezentos e onze
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Com separação potencial (EF003272) | Não |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 45 mm |
| Altura (EF000040) | 125.893514 mm |
| Profundidade (EF000049) | 74.25 mm |
