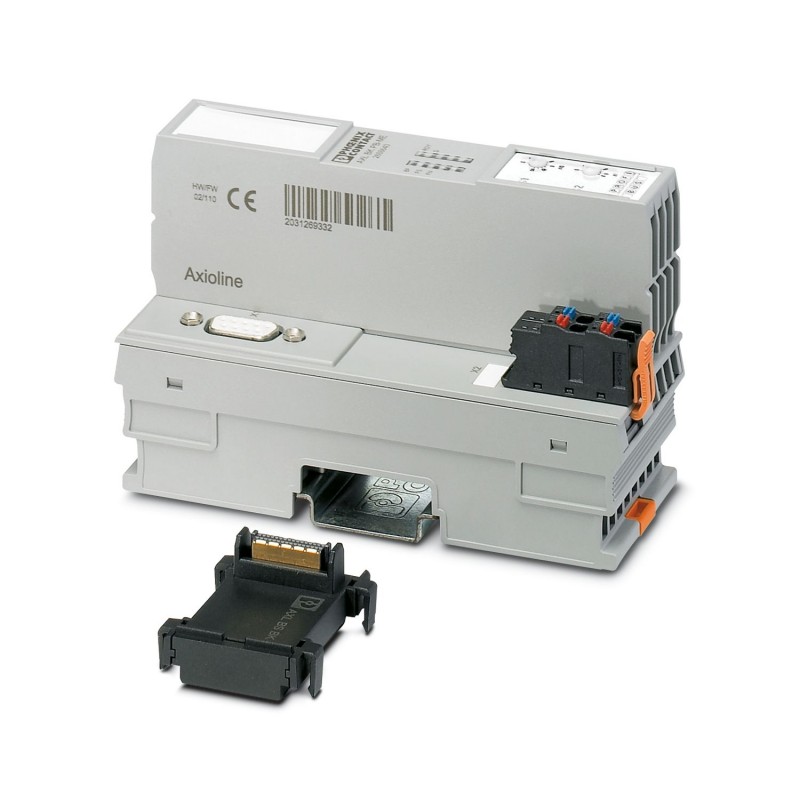

AXL F BK PB XC 2702463 PHOENIX CONTACT Coupleur de Bus
AXL F BK PB XC
2702463
PHOENIX_CONTACT
Coupleur de Bus
AxiolineF, Coupleur de bus, PROFIBUS DP, D-SUB-9 connecteur femelle, variante Extreme Condition, vitesse de transmission sur le bus local :100 MBit/s, indice de protection : IP20, y compris le module de base de bus et le connecteur AxiolineF
Axioline F, coupleur de bus, PROFIBUS DP, socket D-SUB 9 broches, variante pour des conditions extrêmes : débit de transmission sur bus local : 100 Mbit/s, degré de protection : IP20, incluant module de base du bus et connecteur Axioline F
Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million sept cent deux mille quatre cent soixante trois |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626459271 |
| Poids par Pièce (hors emballage) | 175.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent quatre vingt neuf mille quatre vingt onze |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Dimensions du dessin | |
|---|---|
| Largeur | 45 mm |
| Hauteur | 125.9 mm |
| Profondeur | 74 mm |
| Note sur les dimensions | La profondeur est valide lorsqu'un TH 35-7,5 DIN rail est utilisé (selon EN 60715). |
Conditions ambiantes
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (position de Montage: montage mural horizontal sur rail DIN) |
|---|---|
| -25 °C ... 55 °C (Standard); position de montage: quelconque) | |
| -40 °C ... 70 °C (Étendue, voir la section “Testé avec succès: utilisation dans des conditions extrêmes” dans la feuille de données.) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % (sans condensation) |
| Admissible d'humidité (stockage/transport) | 5 % ... 95 % (sans condensation) |
| La pression de l'Air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| De pression d'Air (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
Les données de connexion
| Désignation | Axioline F connecteur |
|---|---|
| Méthode de connexion | Pousser-dans le cadre |
| Note sur la méthode de connexion | Veuillez observer les informations fournies sur le chef d'orchestre de la croix dans les sections “Axioline F: système et de l'installation” du manuel d'utilisation. |
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 1,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 1,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Seize |
| Dénudage des conducteurs | 8 mm |
Général
| Type de montage | Rail DIN |
|---|---|
| Poids Net | 175 g |
| Note sur les spécifications de poids | avec connecteur de bus et de module de base |
| Messages de diagnostic | Diagnostic alarmes |
Interfaces
| Désignation | PROFIBUS DP |
|---|---|
| Pas de. de canaux | Un |
| Méthode de connexion | SUB-D-9 connecteur femelle |
| Vitesse de Transmission | 9,6 kbit / s ... 12 Mbit / s |
| Nombre de postes | Neuf |
| Désignation | Axioline F de bus local |
| Méthode de connexion | Bus module de base |
| Vitesse de Transmission | 100 Mbit / s |
| Désignation | Service |
| Méthode de connexion | Micro USB type B |
Limites du système de coupleur de bus
| Désignation | Limites du système de coupleur de bus |
|---|---|
| La quantité de données de processus | max. 488 Octets (par station) |
| max. 244 Octets (Entrée) | |
| max. 244 Octets (Sortie) | |
| Nombre de données de paramètre | max. 244 Octets |
| Nombre de données de configuration | max. 244 Octets |
| Nombre de périphériques pris en charge | max. 63 (par station) |
| Nombre de bus local des dispositifs qui peuvent être connectés | max. 63 |
Axioline potentiels
| Désignation | Les Communications d'alimentation ULalimentation (l'alimentation de la Axioline F bus local UBusest généré à partir d'UL) |
|---|---|
| La tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19.2 ... 30 V DC V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Consommation de courant | max. 567 mA (avec 2 à UBuspour les I/Os et UL= 24 V) |
| La consommation d'énergie | max. 13.7 W (avec 2 Une charge à UBuspour les I/Os) |
| Désignation | Axioline F local bus d'alimentation (UBus) |
| La tension d'alimentation | 5 V DC (par le biais du bus module de base) |
| Unité d'alimentation | 2 Un |
| Type de protection | De protection de montée subite de la tension d'alimentation |
| L'inversion de polarité protection de la tension d'alimentation |
Les normes et les Règlements
| Essais mécaniques | Résistance aux vibrations dans l'acc. avec EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| L'état de choc dans l'acc. avec EN 60068-2-27/IEC 60068-2-27 30 g, 11 ms période de demi-sinus impulsion de choc | |
| Continue de chocs selon EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de Protection | III, CEI 61140, EN 61140, VDE 0140-1 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent quarante deux mille six cent huiteCl@ss 6.0Vingt sept million deux cent quarante deux mille six centeCl@ss 7.0Vingt sept million deux cent quarante deux mille six cent huiteCl@ss 8.0Vingt sept million deux cent quarante deux mille six cent huiteCl@ss 9.0Vingt sept million deux cent quarante deux mille six cent huit
UNSPSC 6.01Quarante trois million cents soixante douze mille quinzeUNSPSC 7.0901Quarante trois million deux cent une mille quatre cent quatreUNSPSC 11Trente neuf million cents vingt et une mille trois cent onzeUNSPSC 12.01Trente neuf million cents vingt et une mille trois cent onzeUNSPSC 13.2Trente neuf million cents vingt et une mille trois cent onze
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 45 mm |
| Hauteur (EF000040) | 125.893514 mm |
| Profondeur (EF000049) | 74.25 mm |
