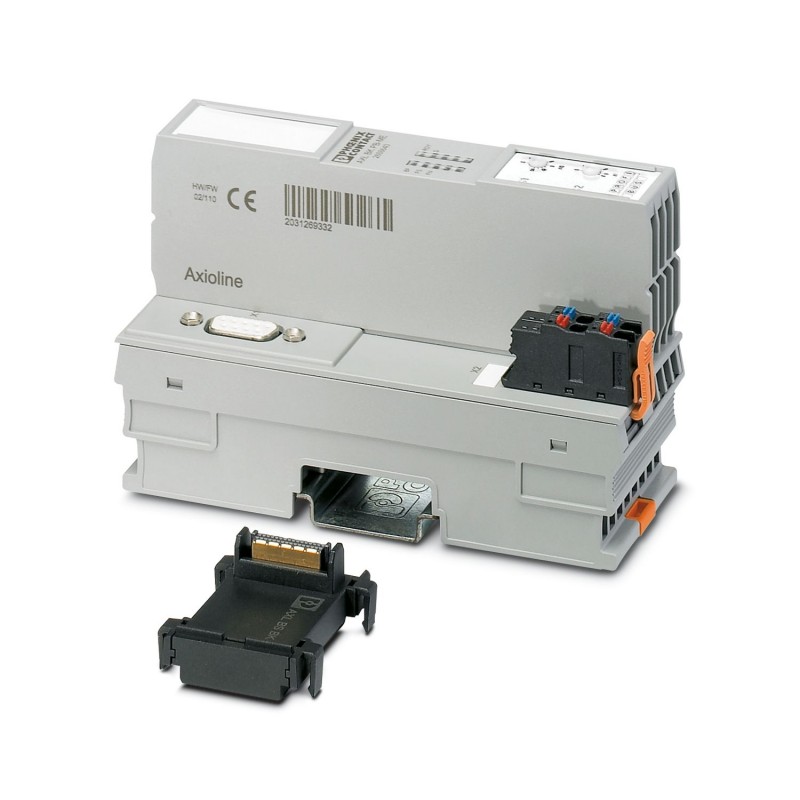

AXL F BK PB XC 2702463 PHOENIX CONTACT Bus-Koppler
AXL F BK PB XC
2702463
PHOENIX_CONTACT
Bus-Koppler
AxiolineF, Buskoppler, PROFIBUS DP, D-SUB-9 Dose, Extreme Condition Variante, Übertragungsgeschwindigkeit auf lokalem Bus: 100 MBit/s, Schutzart: IP20, inkl. Busbasismodul und AxiolineF Stecker
Axioline F, Buskoppler, PROFIBUS DP, D-SUB-9-Buchse, Extreme Conditions-Variante, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Stecker
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Technische Daten
Maße
| Maßzeichnung |  |
| Breite | 45 mm |
| Höhe | 126,1 mm |
| Tiefe | 74 mm |
| Hinweis zu Maßangaben | Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715). |
Hinweise
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
Schnittstellen
| PROFIBUS DP | |
| Anzahl Schnittstellen | 1 |
| Anschlussart | D-SUB-9-Buchse |
| Übertragungsgeschwindigkeit | 9,6 kBit/s ... 12 MBit/s |
| Axioline F-Lokalbus | |
| Anzahl Schnittstellen | 1 |
| Anschlussart | Bussockelmodul |
| Übertragungsgeschwindigkeit | 100 MBit/s |
| Service | |
| Anzahl Schnittstellen | 1 |
| Anschlussart | Micro-USB Typ B |
| Feldbus: Lokalbus Gateway | |
| Max. Anzahl Lokalbusteilnehmer | 63 (Beachten Sie die Logik-Stromaufnahmen der Teilnehmer) |
Systemeigenschaften
| Systemgrenzen | |
| Anzahl der unterstützten Teilnehmer | max. 63 (pro Station) |
| Anzahl der anschließbaren Lokalbus-Teilnehmer | max. 63 |
Artikeleigenschaften
| Produkttyp | I/O-Komponente |
| Produktfamilie | Axioline F |
| Bauform | blockmodular |
| Einbaulage | beliebig (Temperatur-Derating beachten) |
| Lieferumfang | inklusive Bussockelmodul und Axioline F-Stecker |
| Besondere Eigenschaften | Extreme Conditions-Variante |
| Datenpflegestand | |
| Artikelrevision | 08 |
| Isolationseigenschaften | |
| Überspannungskategorie | II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad | 2 (IEC 60664-1, EN 60664-1) |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung | 4 W |
| Potenziale: Einspeisung der Logikspannung UL(aus ULwird die Versorgung des Axioline F-Lokalbusses UBuserzeugt) | |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 567 mA (mit 2 A an UBusfür die I/Os und UL= 24 V) |
| Schutzbeschaltung | Überspannungsschutz; elektronisch |
| Verpolschutz; elektronisch | |
| Potenziale: Versorgung des Axioline F-Lokalbusses (UBus) | |
| Versorgungsspannung | 5 V DC (über Bussockelmodul) |
| Stromversorgung | max. 2 A |
| Potenzialtrennung/Isolation der Spannungsbereiche | |
| Prüfspannung: PROFIBUS-Schnittstelle / 24-V-Einspeisung der Logikspannung (UL) | 500 V AC, 50 Hz, 1 min. |
| Prüfspannung: PROFIBUS-Schnittstelle / Funktionserde | 500 V AC, 50 Hz, 1 min. |
| Prüfspannung: 24-V-Einspeisung der Logikspannung (UL) / Funktionserde | 500 V AC, 50 Hz, 1 min. |
Anschlussdaten
| Anschlusstechnik | |
| Benennung Anschluss | Axioline F-Stecker |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation". |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Abisolierlänge | 8 mm |
| Axioline F-Stecker | |
| Anschlussart | Push-in-Anschluss |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation". |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Abisolierlänge | 8 mm |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C (Standard, Anwendungen mit UL-Zulassung, Einsatz im explosionsgefährdeten Bereich der Zone 2; Einbaulage: Wandmontage auf waagerechter Tragschiene) |
| -25 °C ... 55 °C (Standard, Anwendungen mit UL-Zulassung, Einsatz im explosionsgefährdeten Bereich der Zone 2; Einbaulage: beliebig) | |
| -40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.) | |
| Schutzart | IP20 |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
Normen und Bestimmungen
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
Zulassungen
| ATEX | |
| Kennzeichnung | II 3 G Ex ec IIC T4 Gc |
| Zertifikat | UL 20 ATEX 2441X |
| Normreferenzen | EN IEC 60079-0, EN IEC 60079-7 |
| UKEX | |
| Kennzeichnung | II 3 G Ex ec IIC T4 Gc |
| Zertifikat | PxCIMA22UKEX2701949X |
| Normreferenzen | EN IEC 60079-0, EN IEC 60079-7 |
| IECEx | |
| Kennzeichnung | Ex ec IIC T4 Gc |
| Zertifikat | IECEx ULD 20.0026X |
| Normreferenzen | IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1 |
| UL, USA / Kanada | |
| Kennzeichnung | cULus |
| Zertifikat | E238705 |
| UL Ex, USA / Kanada | |
| Kennzeichnung | Class I, Zone 2, AEx ec IIC T4 |
| Class I, Division 2, Groups A, B, C, D, T4 | |
| Ex ec IIC T4 Gc X | |
| Zertifikat | E366272 |
| Normreferenzen | UL 60079-0 Ed. 7 / CSA C22.2 NO. 60079-0 Ed. 4 |
| UL 60079-7 Ed. 5 / CSA C22.2 NO. 60079-7 Ed. 2 | |
| CCC / China-Ex | |
| Kennzeichnung | Ex ec IIC T4 Gc |
| Zertifikat | , 2021122309114456 |
| Normreferenzen | GB/T 3836.1-2021, GB/T 3836.3-2021 |
Montage
| Montageart | Tragschienenmontage |
| Einbaulage | beliebig (Temperatur-Derating beachten) |
| Merkmal | Wert |
|---|---|
| Versorgungsspannung DC (EF007534) | 19.2 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Mit Potentialtrennung (EF003272) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 45 mm |
| Höhe (EF000040) | 125.893514 mm |
| Tiefe (EF000049) | 74.25 mm |
