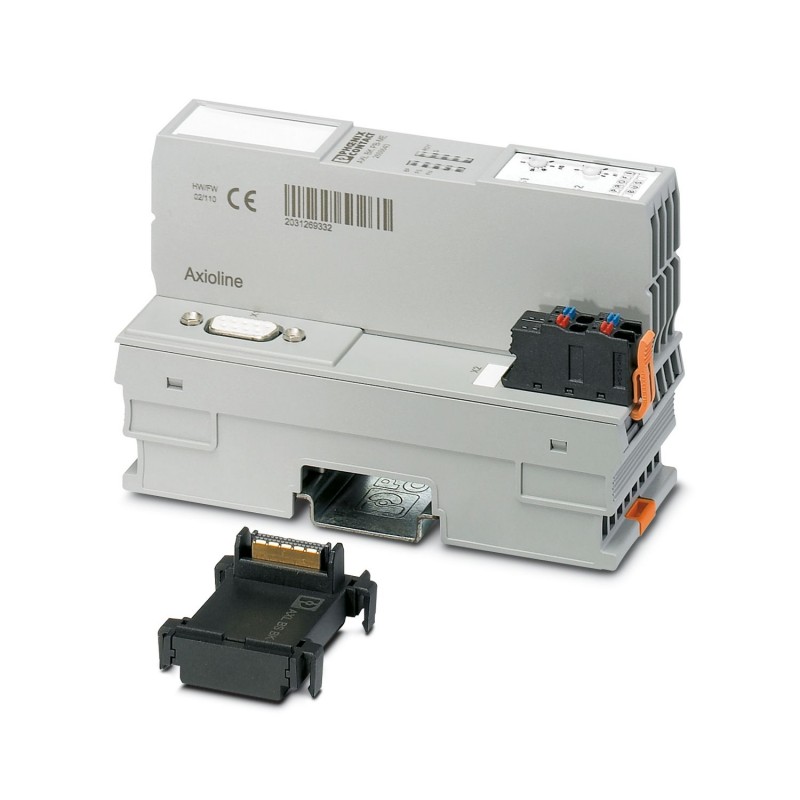

AXL F BK PB XC 2702463 PHOENIX CONTACT Расширитель шины
AXL F BK PB XC
2702463
PHOENIX_CONTACT
Расширитель шины
AxiolineF, Соединитель шины, PROFIBUS DP, ГНЕЗДОВОЙ РАЗЪЕМ D-SUB-9, вариант Extreme Condition, скорость передачи данных по локальной шине: 100 Мбит/с, степень защиты: IP20, включая базовый модуль шины и разъем AxiolineF
Axioline F, шина муфты, PROFIBUS DP, 9-контактный разъём D-SUB, вариант для экстремальных условий: скорость передачи в локальной шине: 100 Мбит/с, степень защиты: IP20, включая модуль базы шины и разъём Axioline F
Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованная периферия - коммуникационный модуль
Ввод / вывод
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона семьсот две тысячи четыреста шестьдесят три |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4055626459271 |
| Вес / шт. (без упаковки) | 175.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста восемьдесят девять тысяч девяносто один |
| Страна происхождения | De (Германия) |
Размеры
| Габаритный чертеж | |
|---|---|
| Ширина | 45 мм |
| Высота | 125.9 мм |
| Глубина | 74 мм |
| Обратите внимание на размеры | Глубина действует, когда Че 35-7,5 DIN-рейка используется (согласно EN 60715). |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | От -25 °C ... 60 °С (положение монтажа: настенный монтаж на горизонтальной DIN-рейку) |
|---|---|
| От -25 °C ... 55 °C (стандартное; монтажное положение: любое) | |
| От -40 °C ... 70 °C (расширенный, см. раздел “тестирование успешно: использования в экстремальных условиях окружающей среды” в информационной карте.) | |
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
| Допустимая влажность (эксплуатация) | 5 % ... 95 % (non-конденсировать) |
| Допустимая влажность воздуха (хранение/транспорт) | 5 % ... 95 % (non-конденсировать) |
| Давление воздуха (эксплуатация) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение/транспорт) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | Степень защиты IP20 |
Данные соединения
| Обозначение | Axioline F разъем |
|---|---|
| Способ подключения | Быстроразъемное соединение |
| Обратите внимание на способ подключения | Обратите внимание на информацию, представленную на проводника сечением в “Axioline Ф: системы и установки” руководство пользователя. |
| Проводник сечением сплошной мин. | 0,2 мм2 |
| Проводник сечением сплошной максимум. | 1,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 1,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Шестнадцать |
| Длина зачистки | 8 мм |
Общие
| Тип установки | DIN-рейку |
|---|---|
| Вес нетто | 175 г |
| Обратите внимание на технические характеристики вес | с разъемом и базовый модуль шины |
| Диагностика сообщения | Диагностические сигналы |
Интерфейсы
| Обозначение | PROFIBUS-СЕТИ |
|---|---|
| Нет. каналов | Один |
| Способ подключения | Д-суб-9 разъем |
| Скорость передачи | 9.6 Кбит / с ... 12 Мбит / с |
| Количество позиций | Девять |
| Обозначение | Axioline F в местном автобусе |
| Способ подключения | Базовый модуль шины |
| Скорость передачи | 100 Мбит / с |
| Обозначение | Услуги |
| Способ подключения | Микро-USB Тип B |
Ограничения системы копплер
| Обозначение | Ограничения системы копплер |
|---|---|
| Количество данных процесса | Макс. 488 байт (на одну станцию) |
| Макс. 244 Байта (Вход) | |
| Макс. 244 Байта (Выход) | |
| Количество данных параметра | Макс. 244 байт |
| Количество данных конфигурации | Макс. 244 байт |
| Количество поддерживаемых устройств | Макс. 63 (на одну станцию) |
| Количество местных автобусных устройств, которые можно подключить | Макс. 63 |
Axioline потенциалов
| Обозначение | Связь питания UЛподача (поставка Axioline F на местном автобусе уАвтобусгенерируется от UЛ) |
|---|---|
| Напряжение питания | 24 В DC |
| Диапазон напряжения питания | 19.2 в DC ... 30 В DC (включая все допуски, включая пульсации) |
| Ток потребления | Макс. 567 Ма (с 2 а при UАвтобусдля ввода/вывода и UЛ= 24 в) |
| Потребляемая мощность | Макс. 13.7 Вт (с 2 нагрузке при UАвтобусдля ввода/вывода) |
| Обозначение | Axioline F по локальной шине питания (уАвтобус) |
| Напряжение питания | 5 В постоянного тока (через базовый модуль шины) |
| Блок питания | 2 а |
| Тип защиты | Защита от скачков напряжения питания |
| Защита от переполюсовки напряжения питания |
Стандартов и правил
| Механические испытания | Сопротивление вибрации в соотв. с En 60068-2-6/МЭК 60068-2-6 5г |
|---|---|
| Шок в соотв. с En 60068-2-27/МЭК 60068-2-27 30г, срок 11 мс, полусинусоидальные воздействия ударного импульса | |
| Непрерывный шок согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Класс защиты | В III, МЭК 61140, АН 61140, VDE И 0140-1 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов двести сорок две тысячи шестьсот восемьЭСЛ@СС 6.0Двадцать семь миллионов двести сорок две тысячи шестьсотЭСЛ@СС 7.0Двадцать семь миллионов двести сорок две тысячи шестьсот восемьЭСЛ@СС 8.0Двадцать семь миллионов двести сорок две тысячи шестьсот восемьЭСЛ@СС 9.0Двадцать семь миллионов двести сорок две тысячи шестьсот восемь
СКТУООН 6.01Сорок три миллиона сто семьдесят две тысячи пятнадцатьСКТУООН 7.0901Сорок три миллиона двести одна тысяча четыреста четыреСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча триста одиннадцатьСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча триста одиннадцатьСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча триста одиннадцать
| Характеристика | Значение |
|---|---|
| Supply voltage DC (EF007534) | 19.2 V |
| Voltage type (supply voltage) (EF002991) | DC |
| Supporting protocol for EtherCAT (EF017564) | No |
| Supporting protocol for EtherNet/IP (EF007521) | No |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| IO link master (EF007298) | No |
| System accessory (EF004118) | Yes |
| Degree of protection (IP) (EF005474) | IP20 |
| With potential separation (EF003272) | No |
| Fieldbus connection over separate bus coupler possible (EF004002) | Yes |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting/direct mounting (EF007020) | No |
| Front built-in possible (EF007016) | No |
| Rack-assembly possible (EF007018) | No |
| Suitable for safety functions (EF001597) | No |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Width (EF000008) | 45 mm |
| Height (EF000040) | 125.893514 mm |
| Depth (EF000049) | 74.25 mm |
