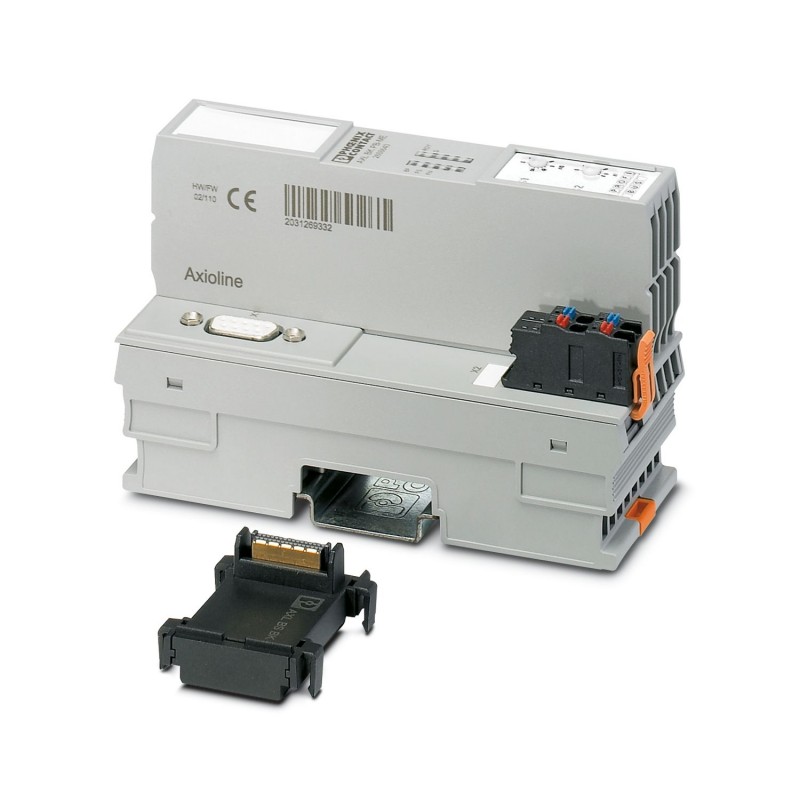

AXL F BK PB XC 2702463 PHOENIX CONTACT Accoppiatore Bus
AXL F BK PB XC
2702463
PHOENIX_CONTACT
Accoppiatore Bus
AxiolineF, accoppiatore bus, PROFIBUS DP, connettore femmina D-SUB-9, variante Extreme Condition, velocità di trasmissione su bus locale: 100 MBit/s, grado di protezione: IP20, incluso modulo base bus e connettore AxiolineF
Axioline F, Accoppiatore bus, PROFIBUS DP, Connettore femmina D-SUB a 9 poli, Variante per condizioni estreme:, velocità di trasmissione nel bus locale: 100 MBit/s, grado di protezione: IP20, incluso modulo di base bus e connettore Axioline F
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Dimensioni
| Disegno quotato |  |
| Larghezza | 45 mm |
| Altezza | 126,1 mm |
| Profondità | 74 mm |
| Nota sulle dimensioni | La profondità vale per l'utilizzo di una guida di supporto TH 35-7.5 (secondo EN 60715). |
Note
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
Interfacce
| PROFIBUS DP | |
| Numero di interfacce | 1 |
| Collegamento | Connettore femmina D-SUB a 9 poli |
| Velocità di trasmissione | 9,6 kBit/s ... 12 MBit/s |
| Bus locale Axioline F | |
| Numero di interfacce | 1 |
| Collegamento | Modulo di base bus |
| Velocità di trasmissione | 100 MBit/s |
| Assistenza | |
| Numero di interfacce | 1 |
| Tipo di connessione | Micro USB tipo B |
| Bus di campo: Gateway bus locale | |
| Numero utilizzatori bus locale max. | 63 (Rispettare la corrente assorbita logica dell'utenza) |
Caratteristiche del sistema
| Limiti di sistema | |
| Numero di utilizzatori supportati | max. 63 (da ogni stazione) |
| Numero di utilizzatori bus locale collegabili | max. 63 |
Caratteristiche articolo
| Tipo di prodotto | Componenti I/O |
| Famiglia di prodotti | Axioline F |
| Tipo | block modular |
| Posizione d'installazione | in base alle esigenze (osservare il derating della temperatura) |
| Componenti della fornitura | incluso modulo di base bus e connettore Axioline F |
| Caratteristiche particolari | Variante per condizioni estreme: |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II (IEC 60664-1, EN 60664-1) |
| Grado di inquinamento | 2 (IEC 60664-1, EN 60664-1) |
Caratteristiche elettriche
| Potenza dissipata massima in condizioni nominali | 4 W |
| Potenziali: Alimentazione della tensione della logica UL(da ULsi genera l'alimentazione del bus locale Axioline F UBus) | |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 567 mA (con 2 A su UBusper gli I/O e UL= 24 V) |
| Circuito di protezione | Prot. contro le sovratensioni; elettronica |
| Prot. contro inversione polarità; elettronica | |
| Potenziali: Alimentazione del bus locale Axioline F (UBus) | |
| Tensione di alimentazione | 5 V DC (mediante modulo di base bus) |
| Alimentazione | max. 2 A |
| Isolamento galvanico/isolamento dei campi di tensione | |
| Tensione di prova: Interfaccia PROFIBUS / alimentazione di 24 V della tensione logica (UL) | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: Interfaccia PROFIBUS / terra funzionale | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: Alimentazione di 24 V della tensione logica (UL) / terra funzionale | 500 V AC, 50 Hz, 1 min. |
Dati di collegamento
| Tecnologia di connessione | |
| Denominazione collegamento | Connettore Axioline F |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline F: sistema e installazione". |
| Connessione conduttori | |
| Collegamento | Connessione Push-in |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
| Lunghezza di spelatura | 8 mm |
| Connettore Axioline F | |
| Collegamento | Connessione Push-in |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline F: sistema e installazione". |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 24 ... 16 |
| Lunghezza di spelatura | 8 mm |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C (Standard, applicazioni con omologazione UL; impiego nella zona a potenziale rischio di esplosione della Zona 2, posizione di installazione: montaggio a parete su guida DIN orizzontale) |
| -25 °C ... 55 °C (Standard, applicazioni con omologazione UL; impiego nella zona a potenziale rischio di esplosione della Zona 2; posizione di montaggio: a piacere) | |
| -40 °C ... 70 °C (Ampliato, vedere il capitolo "Testate con successo: impiego in condizioni ambientali estreme" nella scheda tecnica.) | |
| Grado di protezione | IP20 |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
Normative e prescrizioni
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
Omologazioni
| ATEX | |
| Siglatura | II 3 G Ex ec IIC T4 Gc |
| Certificato | UL 20 ATEX 2441X |
| Norme di riferimento | EN IEC 60079-0, EN IEC 60079-7 |
| UKEX | |
| Siglatura | II 3 G Ex ec IIC T4 Gc |
| Certificato | PxCIMA22UKEX2701949X |
| Norme di riferimento | EN IEC 60079-0, EN IEC 60079-7 |
| IECEx | |
| Siglatura | Ex ec IIC T4 Gc |
| Certificato | IECEx ULD 20.0026X |
| Norme di riferimento | IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1 |
| UL, USA / Canada | |
| Siglatura | cULus |
| Certificato | E238705 |
| UL Ex, USA / Canada | |
| Siglatura | Class I, Zone 2, AEx ec IIC T4 |
| Class I, Division 2, Groups A, B, C, D, T4 | |
| Ex ec IIC T4 Gc X | |
| Certificato | E366272 |
| Norme di riferimento | UL 60079-0 Ed. 7 / CSA C22.2 NO. 60079-0 Ed. 4 |
| UL 60079-7 Ed. 5 / CSA C22.2 NO. 60079-7 Ed. 2 | |
| CCC / China-Ex | |
| Siglatura | Ex ec IIC T4 Gc |
| Certificato | , 2021122309114456 |
| Norme di riferimento | GB/T 3836.1-2021, GB/T 3836.3-2021 |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | in base alle esigenze (osservare il derating della temperatura) |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | No |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 125.893514 mm |
| profondità (EF000049) | 74.25 mm |
