> OMRON>E/S Remotas>Acessórios >GX-JC06-H GX 5032D GXJC06H OMRON Módulo de conexão EtherCAT de 6 portas, fonte de alimentação de 24 Vcc
Produto anterior Próximo produto
GX-JC06-H GX 5032D GXJC06H OMRON Módulo de conexão EtherCAT de 6 portas, fonte de alimentação de 24 Vcc Ver maior

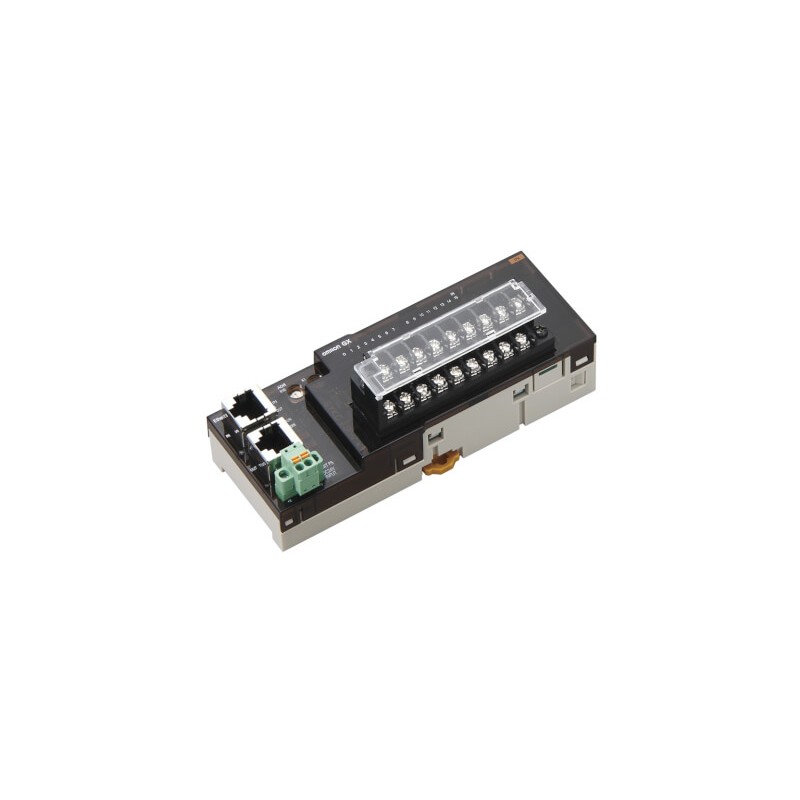

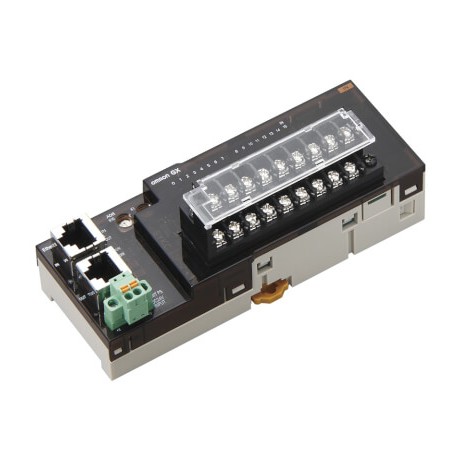

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GX-JC06-H GX 5032D GXJC06H OMRON Módulo de conexão EtherCAT de 6 portas, fonte de alimentação de 24 Vcc

GX-JC06-H

GX 5032D

GXJC06H

OMRON

Módulo de conexão EtherCAT de 6 portas, fonte de alimentação de 24 Vcc

Módulo de junção EtherCAT de 6 portas, fonte de alimentação 24 V CC, com nós de comutação

Mais detalhes


Material de instalação de redes de telecomunicações DNT / FNT > Interruptor de rede

E/S Remotas > Acessórios E/S Remotas

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Características

Quando a velocidade conta: E/S EtherCAT

A EtherCAT é uma rede de automação industrial extremamente rápida, que utiliza cabos de Ethernet padrão. Utiliza de forma muito eficiente a estrutura de transmissão Ethernet padrão, na qual cada nó acede a toda a estrutura em tempo real. Isto reduz o atraso em cada slave a microssegundos. A sua natureza determinista torna a EtherCAT extremamente apta para o controlo de movimento. A Omron oferece soluções de controlo de movimento baseadas em PLC e autónomas. As unidades de E/S da série GX fornecem as entradas e saídas básicas para este tipo de sistemas, incluindo entradas de codificador de alta velocidade que podem transmitir informações de posicionamento ao controlador.

  • Estrutura IP20 compacta
  • E/S digitais expansíveis
  • Blocos de terminais de E/S amovíveis
  • Tempo de resposta de entrada de alta velocidade seleccionável

Ordering information

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

16-point NPN input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1611

16-point NPN input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1612

16-point PNP input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1621

16-point PNP input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1622

16-point relay output unit

2 A per point, max. 8 A per common

52×160×58

with easy-to-replace relays, expandable with one XWT unit

GX-OC1601

16-point NPN output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1611

16-point NPN output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1612

16-point PNP output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1621

16-point PNP output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1622

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1611

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1612

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1621

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1622

4-Channel analog input unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 4 ms (4 inputs)

GX-AD0471

2-Channel analog output unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 2 ms (2 outputs)

GX-DA0271

1-Channel incremental encoder input (24V)

Open collector, up to 125 kHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0211

1-Channel incremental encoder input (line driver)

RS422 signal level, up to 1 MHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0241

Expansion units

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

8-point PNP input expansion unit

24 VDC, 6 mA per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID08-1

16-point PNP input expansion unit

24 VDC, 6 mA per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID16-1

8-point PNP output expansion unit

24 VDC, 0.5 A per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD08-1

16-point PNP output expansion unit

24 VDC, 0.5 A per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD16-1

3 port branching uni

24 VDC, 3 x RJ45

90×25×78

EtherCAT junction box for T-branching

GX-JC03

6 port branching unit

24VDC, 6 x RJ45

90×48×78

EtherCAT junction box for star branching

GX-JC06

Note:To order models with NPN (sinking) outputs and corresponding inputs (+V common), omit the “-1” from the model code.


ETIM for 669665 Dados e telecomunicações (EC000734)
Característica Valor
Método de montagem (EF000003) Calha DIN (perfil de cartola)
Grau de proteção (IP) (EF005474) IP20
Ethernet (EF003535) Sim
Gerível (EF004912) Não
Número de portas 100/1000 Mbps Mini GBIC (EF008849) 0
Número de portas 1000 Mbps GBIC (EF004318) 0
Número de portas 10/100/1000 Mbps RJ45 (EF004316) 0
Largura (EF000008) 48 mm
Número de slots do módulo (EF003597) 0
Número de portas 1000 Mbps RJ45 (EF000902) 0
Número de portas 100 Mbps SC (EF000900) 0
Número de outras portas (EF007643) 0
Profundidade (EF000049) 78 mm
Número de portas 1000 Mbps SC (LX) (EF003552) 0
Número de portas Mini GBIC de 10 Gbps (EF008850) 0
Número de portas 1000 Mbps Mini GBIC (EF004321) 0
Número de portas 10/100 Mbps RJ45 (EF003549) 6
Número de portas 100 Mbps ST (EF000923) 0
Número de portas 1000 Mbps SC (SX) (EF003551) 0
Altura (EF000040) 90 mm
Número de portas 10/100 Mbps M12 (EF004315) 0
Número de portas combinadas RJ45/Mini GBIC (EF004849) 0

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF CATALOGO OMRON PT.pdf 68 Mbytes
GX-JC06-H GXJC06H GX 5032D r158_gx_junction_box_leaflet_en.pdf 1 Mbytes GX-JC06-H GXJC06H GX 5032D r158_gx_junction_box_leaflet_en.pdf
