> OMRON>E/S Remotas>Accesorios >GX-JC06-H GX 5032D GXJC06H OMRON Módulo de conexiones EtherCAT de 6 puertos, fuente de alimentación de 24 Vcc
Anterior producto Siguiente producto

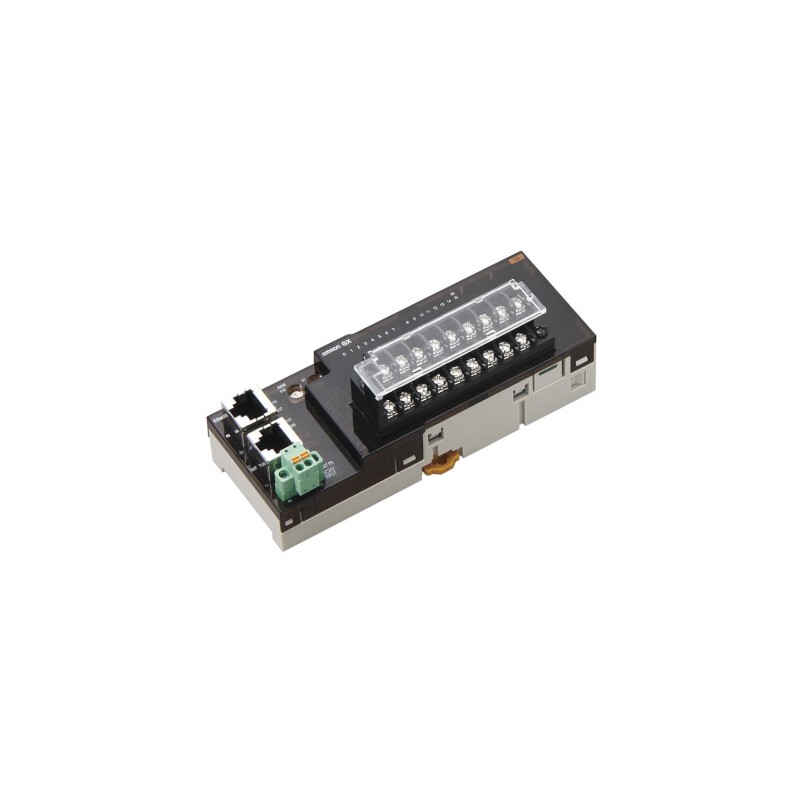

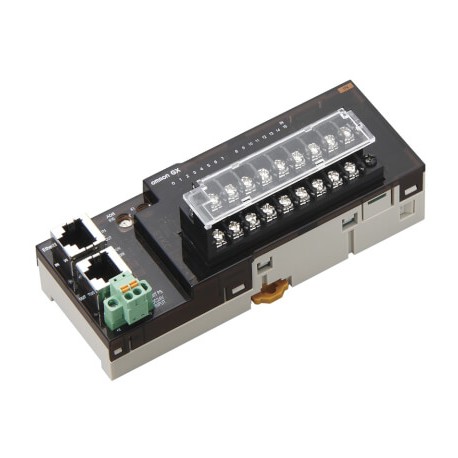

GX-JC06-H GX 5032D GXJC06H OMRON Módulo de conexiones EtherCAT de 6 puertos, fuente de alimentación de 24 Vcc Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

GX-JC06-H GX 5032D GXJC06H OMRON Módulo de conexiones EtherCAT de 6 puertos, fuente de alimentación de 24 Vcc

GX-JC06-H

GX 5032D

GXJC06H

OMRON

Módulo de conexiones EtherCAT de 6 puertos, fuente de alimentación de 24 Vcc

Más detalles


Material de instalación de redes de telecomunicación DNT / FNT > Interruptor de red

E/S Remotas > Accesorios E/S Remotas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Características

Cuando la velocidad cuenta: E/S EtherCAT

EtherCAT es una interfaz de red para la automatización industrial que usa cables Ethernet convencionales. Realiza un uso muy eficiente del formato de transmisión Ethernet, en el que cada nodo accede al paquete de transmisión completo al vuelo. De este modo se reduce el retraso en los diferentes esclavos, en un nivel de microsegundos. Gracias a esta naturaleza, la interfaz EtherCAT resulta ideal para realizar tareas de control de movimiento. Omron proporciona soluciones de control de movimiento basadas en PLC o independientes, ambas basadas en EtherCAT. Las unidades E/S de la serie GX cuentan con las entradas y salidas básicas para estos sistemas, incluidas entradas de encoder de alta velocidad, capaces de suministrar información de posición al controlador.

  • Carcasa IP20 de tamaño compacto
  • E/S digitales ampliables
  • Bloques de terminales de E/S extraíbles
  • Tiempo de respuesta de la entrada de alta velocidad configurable

Ordering information

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

16-point NPN input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1611

16-point NPN input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1612

16-point PNP input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1621

16-point PNP input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1622

16-point relay output unit

2 A per point, max. 8 A per common

52×160×58

with easy-to-replace relays, expandable with one XWT unit

GX-OC1601

16-point NPN output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1611

16-point NPN output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1612

16-point PNP output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1621

16-point PNP output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1622

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1611

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1612

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1621

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1622

4-Channel analog input unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 4 ms (4 inputs)

GX-AD0471

2-Channel analog output unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 2 ms (2 outputs)

GX-DA0271

1-Channel incremental encoder input (24V)

Open collector, up to 125 kHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0211

1-Channel incremental encoder input (line driver)

RS422 signal level, up to 1 MHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0241

Expansion units

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

8-point PNP input expansion unit

24 VDC, 6 mA per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID08-1

16-point PNP input expansion unit

24 VDC, 6 mA per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID16-1

8-point PNP output expansion unit

24 VDC, 0.5 A per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD08-1

16-point PNP output expansion unit

24 VDC, 0.5 A per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD16-1

3 port branching uni

24 VDC, 3 x RJ45

90×25×78

EtherCAT junction box for T-branching

GX-JC03

6 port branching unit

24VDC, 6 x RJ45

90×48×78

EtherCAT junction box for star branching

GX-JC06

Note:To order models with NPN (sinking) outputs and corresponding inputs (+V common), omit the “-1” from the model code.


ETIM for 669665 Material de instalación de redes de telecomunicación DNT/FNT (EC000734)
Característica Valor
Método de montaje (EF000003) Carril DIN (carril superior)
Grado de protección (IP) (EF005474) IP20
Ethernet (EF003535) Sí
Gestionable (EF004912) No
Número de puertos Mini GBIC de 100/1000 Mbps (EF008849) 0
Número de puertos 1000 Mbps GBIC (EF004318) 0
Número de puertos 10/100/1000 Mbps RJ45 (EF004316) 0
Anchura (EF000008) 48 mm
Número de ranuras de módulo (EF003597) 0
Número de puertos RJ45 de 1000 Mbps (EF000902) 0
Número de puertos SC de 100 Mbps (EF000900) 0
Número de otros puertos (EF007643) 0
Profundidad (EF000049) 78 mm
Número de puertos 1000 Mbps SC (LX) (EF003552) 0
Número de puertos GBIC de 10 Gbps (EF008850) 0
Número de puertos 1000 Mbps Mini GBIC (EF004321) 0
Número de puertos 10/100 Mbps RJ45 (EF003549) 6
Número de puertos ST de 100 Mbps (EF000923) 0
Número de puertos 1000 Mbps SC (SX) (EF003551) 0
Altura (EF000040) 90 mm
Número de puertos 10/100 Mbps M12 (EF004315) 0
Número de puertos de combinación RJ45/Mini GBIC (EF004849) 0

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO OMRON AUTOMATIZACION ES.pdf 30 Mbytes
PDF CATALOGO OMRON ES.pdf 49 Mbytes
GX-JC06-H GXJC06H GX 5032D r158_gx_junction_box_leaflet_en.pdf 1 Mbytes GX-JC06-H GXJC06H GX 5032D r158_gx_junction_box_leaflet_en.pdf
