> OMRON>E/S déportées >Accessoires >GX-JC06-H GX 5032D GXJC06H OMRON Connexions du Module EtherCAT 6 ports, alimentation de 24 Vdc
Produit précédent Produit suivant

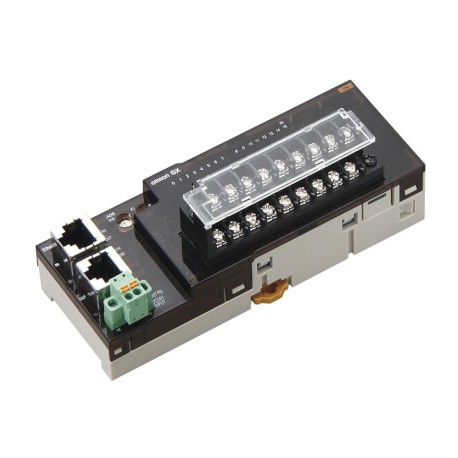

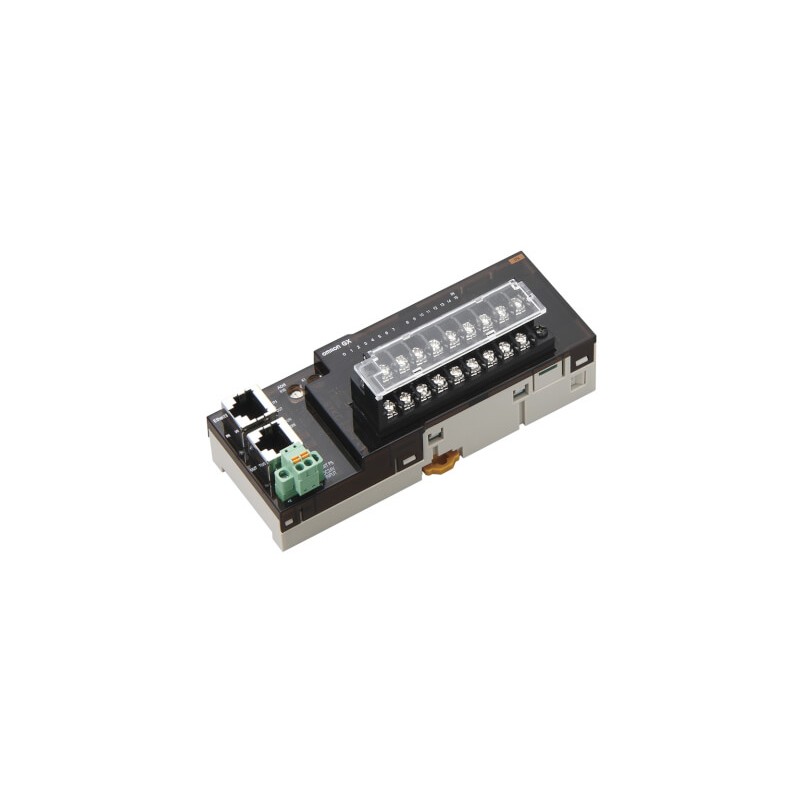

GX-JC06-H GX 5032D GXJC06H OMRON Connexions du Module EtherCAT 6 ports, alimentation de 24 Vdc Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

GX-JC06-H GX 5032D GXJC06H OMRON Connexions du Module EtherCAT 6 ports, alimentation de 24 Vdc

GX-JC06-H

GX 5032D

GXJC06H

OMRON

Connexions du Module EtherCAT 6 ports, alimentation de 24 Vdc

Module de connexion EtherCAT à 6 ports, alimentation 24 Vcc

Module EtherCAT Junction 6 ports, alimentation 24 V c.c., avec commutateurs de nœud

Plus de détails


Installation de réseaux de communication > Commutateur de réseau

E/S déportées > Accessoires E/S déportées

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Fonctions

Pour une plus grande rapidité : E/S EtherCAT

EtherCAT est un réseau d'automatisation industrielle extrêmement rapide utilisant le câblage Ethernet standard. Il optimise l'utilisation de la trame de transmission Ethernet standard en permettant à chaque nœud d'accéder à l'intégralité de la trame instantanément. Cela permet de réduire le délai dans chaque esclave à quelques microsecondes. Sa nature déterministe fait d'EtherCAT la base idéale du contrôle du mouvement. Omron propose aussi bien des solutions autonomes de contrôle du mouvement basées sur API que sur EtherCAT. Les cartes d'E/S de la série GX fournissent les entrées et sorties de base de ces systèmes, y compris les entrées codeur grande vitesse chargées de transmettre les informations de position au contrôleur.

  • Boîtier IP20 compact
  • E/S numériques pouvant être étendues
  • Borniers d'E/S amovibles
  • Temps de réponse d'entrée ultrarapide sélectionnable

Ordering information

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

16-point NPN input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1611

16-point NPN input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1612

16-point PNP input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1621

16-point PNP input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1622

16-point relay output unit

2 A per point, max. 8 A per common

52×160×58

with easy-to-replace relays, expandable with one XWT unit

GX-OC1601

16-point NPN output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1611

16-point NPN output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1612

16-point PNP output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1621

16-point PNP output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1622

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1611

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1612

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1621

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1622

4-Channel analog input unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 4 ms (4 inputs)

GX-AD0471

2-Channel analog output unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 2 ms (2 outputs)

GX-DA0271

1-Channel incremental encoder input (24V)

Open collector, up to 125 kHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0211

1-Channel incremental encoder input (line driver)

RS422 signal level, up to 1 MHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0241

Expansion units

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

8-point PNP input expansion unit

24 VDC, 6 mA per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID08-1

16-point PNP input expansion unit

24 VDC, 6 mA per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID16-1

8-point PNP output expansion unit

24 VDC, 0.5 A per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD08-1

16-point PNP output expansion unit

24 VDC, 0.5 A per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD16-1

3 port branching uni

24 VDC, 3 x RJ45

90×25×78

EtherCAT junction box for T-branching

GX-JC03

6 port branching unit

24VDC, 6 x RJ45

90×48×78

EtherCAT junction box for star branching

GX-JC06

Note:To order models with NPN (sinking) outputs and corresponding inputs (+V common), omit the “-1” from the model code.


ETIM for 669665 Installation de réseaux de communication (EC000734)
Caractéristique Valeur
Type de montage (EF000003) Profilé chapeau
Classe de protection (IP) (EF005474) IP20
Ethernet (EF003535) Oui
Gérable (EF004912) Non
Nombre de ports Mini GBIC 100/1 000 Mbit/s (EF008849) 0
Nombre de ports GBIC 1 000 Mbit/s (EF004318) 0
Nombre de ports RJ45 10/100/1 000 Mbit/s (EF004316) 0
Largeur (EF000008) 48 mm
Nombre de fentes de module (EF003597) 0
Nombre de ports RJ45 1000 Mbit/s (EF000902) 0
Nombre de ports SC 100 Mbit/s (EF000900) 0
Nombre d'autres ports (EF007643) 0
Profondeur (EF000049) 78 mm
Nombre de ports SC 1 000 Mbit/s (LX) (EF003552) 0
Nombre de ports Mini GBIC 10 Gbit/s (EF008850) 0
Nombre de ports Mini GBIC 1 000 Mbit/s (EF004321) 0
Nombre de ports RJ45 10/100 Mbit/s (EF003549) 6
Nombre de ports ST 100 Mbit/s (EF000923) 0
Nombre de ports SC 1 000 Mbit/s (SX) (EF003551) 0
Hauteur (EF000040) 90 mm
Nombre de ports M12 10/100 Mbit/s (EF004315) 0
Nombre de ports combinés RJ45/Mini GBIC (EF004849) 0

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
GX-JC06-H GXJC06H GX 5032D r158_gx_junction_box_leaflet_en.pdf 1 Mbytes GX-JC06-H GXJC06H GX 5032D r158_gx_junction_box_leaflet_en.pdf
