> OMRON>I / O remoto >Accessori I / O >GX-JC06-H GX 5032D GXJC06H OMRON Collegamenti del modulo EtherCAT 6 porte, alimentazione 24 Vdc
Prodotto precedente Prodotto successivo

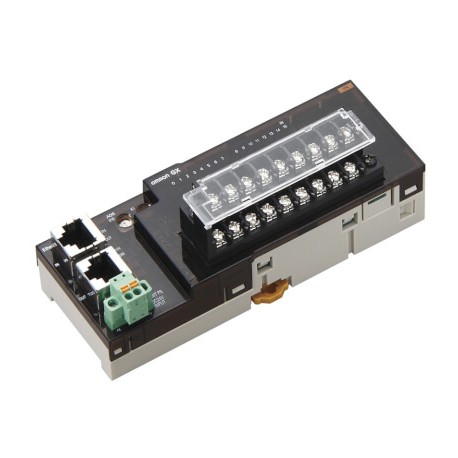

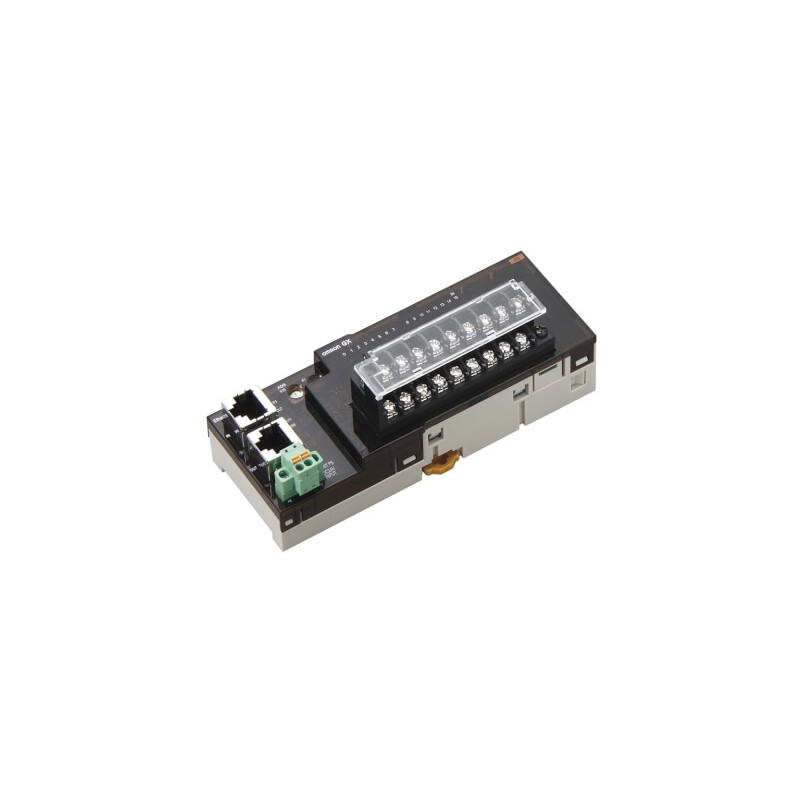

GX-JC06-H GX 5032D GXJC06H OMRON Collegamenti del modulo EtherCAT 6 porte, alimentazione 24 Vdc Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

GX-JC06-H GX 5032D GXJC06H OMRON Collegamenti del modulo EtherCAT 6 porte, alimentazione 24 Vdc

GX-JC06-H

GX 5032D

GXJC06H

OMRON

Collegamenti del modulo EtherCAT 6 porte, alimentazione 24 Vdc

Modulo di connessione EtherCAT a 6 porte, alimentazione a 24 Vdc

Modulo di giunzione EtherCAT a 6 porte, alimentazione a 24 V CC con interruttori di nodo

Maggiori dettagli


materiale d’installazione per reti di comunicazione dnt/fnt > switch di rete

I / O remoto > Accessori I / O remoto

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Caratteristiche

Quando la velocità conta: I/O EtherCAT

EtherCAT è una rete industriale velocissima che utilizza cavi Ethernet standard. Il frame di trasmissione Ethernet standard viene impiegato in modo molto efficiente così che ciascun nodo ha accesso all'intero frame in fase di funzionamento. Ciò riduce a microsecondi il ritardo in ciascun slave. La sua natura deterministica rende l'EtherCAT ideale per il controllo assi. Omron fornisce soluzioni PLC e stand-alone per il controllo assi, basate su EtherCAT. I moduli I/O della serie GX forniscono ingressi e uscite essenziali per questi sistemi, compresi ingressi encoder ad elevata velocità che trasmettono informazioni sulla posizione al controller.

  • Custodia IP20 compatta
  • I/O digitali espandibili
  • Morsettiere di I/O rimovibili
  • Tempo di risposta in ingresso selezionabile ad elevata velocità

Ordering information

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

16-point NPN input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1611

16-point NPN input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1612

16-point PNP input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1621

16-point PNP input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1622

16-point relay output unit

2 A per point, max. 8 A per common

52×160×58

with easy-to-replace relays, expandable with one XWT unit

GX-OC1601

16-point NPN output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1611

16-point NPN output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1612

16-point PNP output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1621

16-point PNP output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1622

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1611

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1612

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1621

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1622

4-Channel analog input unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 4 ms (4 inputs)

GX-AD0471

2-Channel analog output unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 2 ms (2 outputs)

GX-DA0271

1-Channel incremental encoder input (24V)

Open collector, up to 125 kHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0211

1-Channel incremental encoder input (line driver)

RS422 signal level, up to 1 MHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0241

Expansion units

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

8-point PNP input expansion unit

24 VDC, 6 mA per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID08-1

16-point PNP input expansion unit

24 VDC, 6 mA per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID16-1

8-point PNP output expansion unit

24 VDC, 0.5 A per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD08-1

16-point PNP output expansion unit

24 VDC, 0.5 A per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD16-1

3 port branching uni

24 VDC, 3 x RJ45

90×25×78

EtherCAT junction box for T-branching

GX-JC03

6 port branching unit

24VDC, 6 x RJ45

90×48×78

EtherCAT junction box for star branching

GX-JC06

Note:To order models with NPN (sinking) outputs and corresponding inputs (+V common), omit the “-1” from the model code.


ETIM for 669665 Materiale d'installazione per reti di comunicazione (EC000734)
Caratteristica Valore
modo di montaggio (EF000003) guida DIN
grado di protezione (IP) (EF005474) IP20
Ethernet (EF003535) Sì
gestibile (EF004912) No
numero di porte Mini GBIC a 100/1000 Mbps (EF008849) 0
numero di porte GBIC a 1000 Mbps (EF004318) 0
numero di porte RJ45 a 10/100/1000 Mbps (EF004316) 0
larghezza (EF000008) 48 mm
numero di slot per moduli (EF003597) 0
numero di porte RJ45 a 1000 Mbps (EF000902) 0
numero di porte SC a 100 Mbps (EF000900) 0
numero di porte, altre (EF007643) 0
profondità (EF000049) 78 mm
numero di porte SC a 1000 Mbps (LX) (EF003552) 0
numero di porte Mini GBIC a 10 Gbps (EF008850) 0
numero di porte Mini GBIC a 1000 Mbps (EF004321) 0
numero di porte RJ45 a 10/100 Mbps (EF003549) 6
numero di porte ST a 100 Mbps (EF000923) 0
numero di porte SC a 1000 Mbps (SX) (EF003551) 0
altezza (EF000040) 90 mm
numero di porte M12 a 10/100 Mbps (EF004315) 0
numero di porte combinate RJ45/Mini GBIC (EF004849) 0

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGO OMRON AUTOMAZIONE IT.pdf 30 Mbytes
PDF CATALOGO OMRON IT.pdf 69 Mbytes
GX-JC06-H GXJC06H GX 5032D r158_gx_junction_box_leaflet_en.pdf 1 Mbytes GX-JC06-H GXJC06H GX 5032D r158_gx_junction_box_leaflet_en.pdf
