> OMRON>Dezentrale E/A >Zubehör >GX-JC06-H GX 5032D GXJC06H OMRON Modul anschlüsse EtherCAT 6-port, netzteil, 24 v Dc,
Vorheriges Produkt

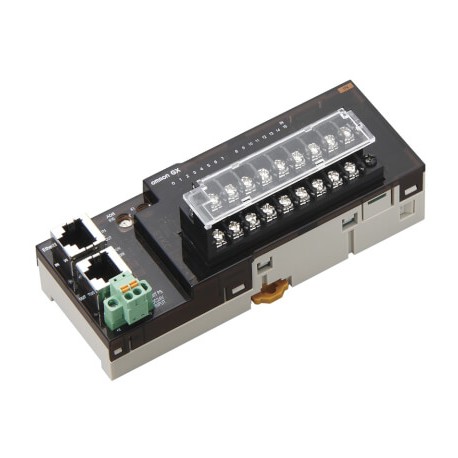

GX-JC06-H GX 5032D GXJC06H OMRON Modul anschlüsse EtherCAT 6-port, netzteil, 24 v Dc, Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

GX-JC06-H GX 5032D GXJC06H OMRON Modul anschlüsse EtherCAT 6-port, netzteil, 24 v Dc,

GX-JC06-H

GX 5032D

GXJC06H

OMRON

Modul anschlüsse EtherCAT 6-port, netzteil, 24 v Dc,

6-Port EtherCAT Anschlussmodul, 24 Vdc Netzteil

6-Port EtherCAT Junction-Modul, 24-VDC-Stromversorgung, mit Knoten-Schaltern

Mehr Infos


Installationsmaterial Kommunikationsnetze DNT/FNT > Netzwerk Switch

Dezentrale E/A > Zubehör Dezentrale E/A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Features

Wenn es Ihnen auf Geschwindigkeit ankommt: EtherCAT E/A

EtherCAT ist ein sehr schnelles Industrieautomations-Netzwerk über Standard-Ethernet-Verkabelung. Der Standard-Ethernet-Senderahmen wird hier optimal genutzt, da jeder Knoten bei laufendem Betrieb auf den gesamten Rahmen zugreift. Dadurch wird die Verzögerung in jedem Slave bis in den Mikrosekundenbereich reduziert. Dank seines deterministischen Ansatzes eignet sich EtherCAT hervorragend für Motion-Control. Omron bietet Ihnen SPS-basierte sowie Standalone-Motion-Control-Lösungen, die auf EtherCAT basieren. Die E/A-Baugruppen der Serie GX bieten die nötigen Ein- und Ausgänge für ein solches System, wie z. B. schnelle Encoder-Eingänge, die den Controller mit Positionsdaten versorgen.

  • Kompaktes IP20-Gehäuse
  • Erweiterbare digitale E/A-Baugruppen
  • Abnehmbare E/A-Klemmenblöcke
  • Sehr kurze Ansprechzeiten auswählbar

Ordering information

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

16-point NPN input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1611

16-point NPN input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1612

16-point PNP input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1621

16-point PNP input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1622

16-point relay output unit

2 A per point, max. 8 A per common

52×160×58

with easy-to-replace relays, expandable with one XWT unit

GX-OC1601

16-point NPN output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1611

16-point NPN output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1612

16-point PNP output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1621

16-point PNP output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1622

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1611

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1612

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1621

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1622

4-Channel analog input unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 4 ms (4 inputs)

GX-AD0471

2-Channel analog output unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 2 ms (2 outputs)

GX-DA0271

1-Channel incremental encoder input (24V)

Open collector, up to 125 kHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0211

1-Channel incremental encoder input (line driver)

RS422 signal level, up to 1 MHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0241

Expansion units

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

8-point PNP input expansion unit

24 VDC, 6 mA per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID08-1

16-point PNP input expansion unit

24 VDC, 6 mA per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID16-1

8-point PNP output expansion unit

24 VDC, 0.5 A per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD08-1

16-point PNP output expansion unit

24 VDC, 0.5 A per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD16-1

3 port branching uni

24 VDC, 3 x RJ45

90×25×78

EtherCAT junction box for T-branching

GX-JC03

6 port branching unit

24VDC, 6 x RJ45

90×48×78

EtherCAT junction box for star branching

GX-JC06

Note:To order models with NPN (sinking) outputs and corresponding inputs (+V common), omit the “-1” from the model code.


ETIM for 669665 Installationsmaterial Kommunikationsnetze DNT/FNT (EC000734)
Merkmal Wert
Montageart (EF000003) Hutschiene
Schutzart (IP) (EF005474) IP20
Ethernet (EF003535) Ja
Managebar (EF004912) Nein
Anzahl der 100/1000 Mbps Mini GBIC-Ports (EF008849) 0
Anzahl der 1000 Mbps GBIC-Ports (EF004318) 0
Anzahl der 10/100/1000 Mbps RJ45-Ports (EF004316) 0
Breite (EF000008) 48 mm
Anzahl der Modulslots (EF003597) 0
Anzahl der 1000 Mbps RJ45-Ports (EF000902) 0
Anzahl der 100 Mbps SC-Ports (EF000900) 0
Anzahl der sonstigen Ports (EF007643) 0
Tiefe (EF000049) 78 mm
Anzahl der 1000 Mbps SC-Ports (LX) (EF003552) 0
Anzahl der 10 Gbps Mini GBIC-Ports (EF008850) 0
Anzahl der 1000 Mbps Mini GBIC-Ports (EF004321) 0
Anzahl der 10/100 Mbps RJ45-Ports (EF003549) 6
Anzahl der 100 Mbps ST-Ports (EF000923) 0
Anzahl der 1000 Mbps SC-Ports (SX) (EF003551) 0
Höhe (EF000040) 90 mm
Anzahl der 10/100 Mbps M12-Ports (EF004315) 0
Anzahl der Kombi-Ports RJ45/Mini GBIC (EF004849) 0

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF KATALOG OMRON DE.pdf 68 Mbytes
GX-JC06-H GXJC06H GX 5032D r158_gx_junction_box_leaflet_en.pdf 1 Mbytes GX-JC06-H GXJC06H GX 5032D r158_gx_junction_box_leaflet_en.pdf
