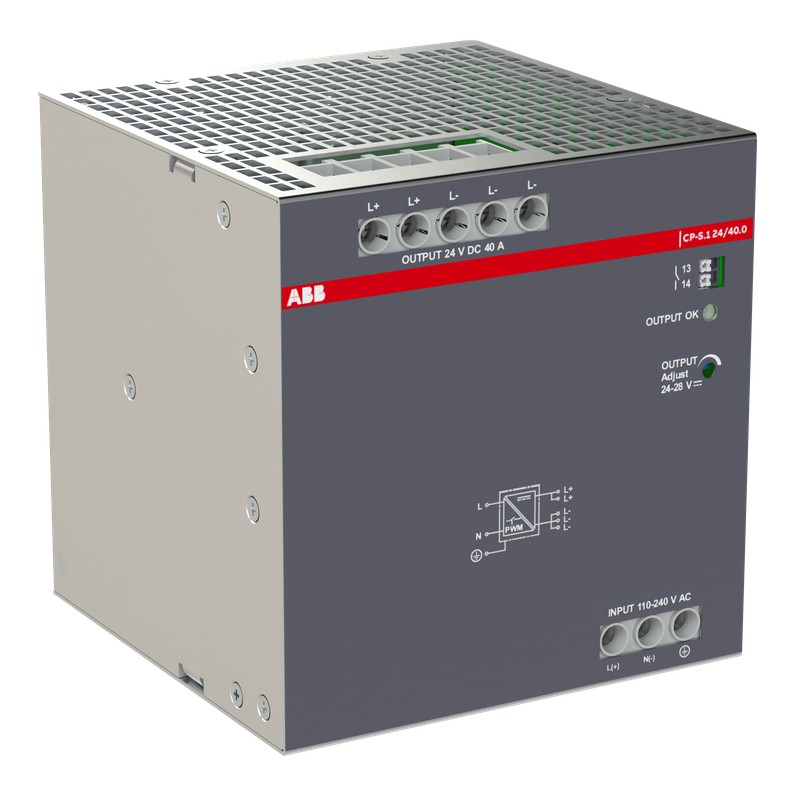

1SVR320861R1000 ABB CP-S.1 24/40.0 Fuente de alim.24Vdc /40A
1SVR320861R1000
ABB
CP-S.1 24/40.0 Fuente de alim.24Vdc /40A
CP-S.1 24/40.0 Power supply In:110-240VAC/110-250VDC Out:DC 24V/40A
Componentes industriales de baja tensión > Fuente de alimentación CC
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85044095 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SAC200141H0001 |
| Instrucciones y manuales | 1SVC320360M0000 |
| Diagrama de cableado | 9AKK107992A8774 |
| Dimensiones | |
| Ancho del product | 125 mm |
| Alto del producto | 129.4 mm |
| Largo del product | 127 mm |
| Peso del product | 2.49 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Ancho | 178 mm |
| Embalaje Nivel 1 Largo | 168 mm |
| Embalaje Nivel 1 Alto | 188 mm |
| Embalaje Nivel 1 Peso | 2.86 kg |
| Embalaje Nivel 1 EAN | 4013614561139 |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 2 Ancho | 350 mm |
| Embalaje Nivel 2 Largo | 555 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Peso | 18.5 kg |
| Embalaje Nivel 2 Unidades | cartón 6 pieza |
| Técnica | |
| Función | Switch mode power supply |
| Número de fases | 1-fase |
| Tensión nominal de entrada (UIN) | 110 ... 240 V AC |
| 110 ... 250 V DC | |
| Tensión de entrada (Uin) | 99 ... 264 V AC |
| 99 ... 277 V DC | |
| Corriente de entrada típica | (115 V AC) 9.5 A |
| (230 V AC) 5 A | |
| Tiempo de espera | (230 V AC) min. 20 ms |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Límites de frecuencia nominal | 45 ... 65 Hz |
| Características de la salida | U/I characteristic curve with power reserve |
| Potencia de salida | 960 W |
| Tensión nominal de salida | 24 V DC |
| Tensión de salida (Uout) | 24 V DC |
| Corriente de salida | 40 A |
| Corriente de salida máxima (Iout) | 60 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit / Output Circuit 4 kV |
| Input Circuit / PE 4 kV | |
| Input Circuit / Relay Contact 4 kV | |
| Output Circuit / PE 0.8 kV | |
| Output Circuit 0.8 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Circuito de entrada / PE 300 V | |
| Circuito de entrada / contacto de relé 300 V | |
| Circuito de salida / PE 50 V | |
| Grado de protección | Housing IP20 |
| Terminals IP20 | |
| Grado de contaminación | 2 |
| Capacidad de conexión del circuito de entrada | Flexible con férula 0.5 ... 10.0 mm² |
| Flexible 0.5 ... 10.0 mm² | |
| Rígido 0.5 ... 10.0 mm² | |
| Conexión de la capacidad del circuito de salida | Flexible con férula 0.5 ... 10 mm² |
| Flexible 0.5 ... 10.0 mm² | |
| Rígido 0.5 ... 10.0 mm² | |
| Par de apriete | 2.8 N·m |
| Input Circuit 1.47 N·m | |
| Output Circuit 1.47 N·m | |
| Longitud de pelado del cable | Circuito auxiliar 7 mm |
| Circuito de entrada 10 mm | |
| Circuito de salida 10 mm | |
| Destornillador recomendado | PH2 |
| 1 x 5.5 | |
| Input Circuit / Output Circuit PH2 | |
| Distancia mínima de montaje | Other Device Same Type, Horizontal 25 mm |
| Other Device Same Type, Vertical 50 mm | |
| Posición de montaje | 1 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Técnica UL/CSA | |
| Capacidad de conexión Circuito de entrada UL/CSA | Flexible con férula 20-8 AWG |
| Flexible 20-8 AWG | |
| Rígido 20-8 AWG | |
| Capacidad de conexión Circuito de salida UL/CSA | Flexible con férula 20-8 AWG |
| Flexible 20-8 AWG | |
| Rígido 20-8 AWG | |
| Par de apriete UL/CSA | Input Circuit 13 in·lb |
| Output Circuit 13 in·lb | |
| Compatibilidad Electromagnética | |
| Descarga electrostática (Inmunidad ESD) según IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Inmunidad al campo electromagnético radiado según la norma IEC 61000-4-3 | Level 3 10 V/m |
| Inmunidad a las sobretensiones según IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Compatibilidad electromagnética (CEM) | Inmunidad - Clase B |
| Emisión - Clase B | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | 5000 m |
| Resistencia al calor húmedo según IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Resistencia a los golpes según IEC 60068-2-27 | 30g 3 amortiguadores 6 ms |
| Resistencia a las vibraciones según IEC 60068-2-6 | ±0,15 milímetros 10 ... 58 Hz |
| 10 ciclos de barrido en cada eje: 2g 58 ... 150 Hz | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD982001-4501 |
| Información sobre RoHS | 1SVD982001-4401 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 8813066c-d5b7-4c77-a7a3-21675aef727a Germany |
| SCIP simplificado | 0499dcb8-d039-4ae0-af28-93e61c8c5a46 Netherlands |
| 0814bc51-d9ed-4538-aba7-c662c0a50724 Germany | |
| 140e05d1-0b44-4c38-929b-0f9a823a64ee Poland | |
| 184cf0db-6a96-47b6-b74c-a4e5de367fec Czech Republic | |
| 1fe8d86b-a06a-4f43-aa11-e03354fc09fd Germany | |
| 2789a533-a6ae-420d-b00f-90ea2d3b0182 Belgium | |
| 2794299e-df1e-4923-acc7-5030e3919aac Spain | |
| 28492e48-c5cf-40fb-8968-ed8d332f8e21 Norway | |
| 2869396b-8ba5-4cd7-b361-15e254a3b60a Finland | |
| 301bb389-d362-48cd-8e19-05233544efc5 Sweden | |
| 32a555d7-e6f9-4080-803e-2821d0f3b49a Sweden | |
| 469e4d47-2a55-4d05-a2b4-fd02c5ef94ce Hungary | |
| 51ddeb05-125e-4580-8083-a4f30f746dc9 France | |
| 527ebfc2-a851-4eef-9127-fd6c40bb54b9 Belgium | |
| 5b4e7758-f927-4eb7-84b8-a46f7d2f1234 Croatia | |
| 6bde752d-fa75-45ad-b6c9-5a547c4bb365 Hungary | |
| 8b7117d7-a82c-49e5-a11d-984f4617f508 Portugal | |
| 8f7b2cc5-3519-4546-bf97-08c0dd74b2f3 Estonia | |
| b66c890a-f66e-4cd8-b5f8-533f1063f3cb Greece | |
| b706b933-404d-4fc2-b718-58998c0d2e8b Denmark | |
| b7706c17-adc5-4a7e-aef4-960d2a035c96 Poland | |
| be7abafa-215e-464c-88ab-c5b86f7d2885 Bulgaria | |
| cce756a7-68f4-4ea6-8c5e-50bfc0ced45c Germany | |
| cd5d2142-9c5f-4416-a11c-3420b8cf0444 Poland | |
| d20edd36-46ab-4912-b8d6-9d1483d469f4 Italy | |
| da528829-4b26-44dc-8fc6-5570debd7329 Germany | |
| fb8d8208-0b11-43b7-8946-73f425122e70 France | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006535 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DE_2-029958-M1 |
| Certificado cULus | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Declaración de conformidad - CE | 1SVD982043-00 |
| Declaración de conformidad - UKCA | 1SVD982043-10 |
| Certificado DNV | DNV_TAA0000300 |
| Certificado SEMI | 9AKK108470A0207 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| Clase electrónica | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| Número E (Finlandia) | 2712890 |
| Número E (Noruega) | 6608904 |
| Número E (Suecia) | 5213658 |
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CA/CC |
| 1ª tensión de salida (EF006792) | 24 V |
| 2ª tensión de salida (EF006797) | 0 V |
| 3ª tensión de salida (EF006800) | 0 V |
| Corriente máxima de salida 1 (EF008284) | 60 A |
| Corriente máxima de salida 2 (EF008285) | 0 A |
| Corriente máxima de salida 3 (EF008286) | 0 A |
| Tensión de salida ajustable (EF007002) | No |
| Valor nominal tensión de salida 1 (EF009393) | 24 V |
| Valor nominal tensión de salida 2 (EF009394) | 0 V |
| Valor nominal tensión de salida 3 (EF009395) | 0 V |
| Valor nominal corriente de salida 1 (EF009396) | 40 A |
| Valor nominal corriente de salida 2 (EF009397) | 0 A |
| Valor nominal corriente de salida 3 (EF009398) | 0 A |
| Protección contra cortocircuitos (EF007332) | Sí |
| Voltaje de suministro de CA nominal a 50 Hz (EF007076) | 264 V |
| Voltaje de suministro de CA nominal a 60 Hz (EF007077) | 264 V |
| Voltaje de suministro de CC nominal (EF007078) | 277 V |
| Tensión de salida regulada (EF003092) | Sí |
| Consumo de energía (EF000346) | 1022 VA |
| Potencia suministrada (EF003034) | 960 W |
| Estabilizado (EF005302) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared posible (EF003973) | No |
| Apto para instalación en serie (EF001126) | No |
| Anchura de montaje (EF000846) | 125 mm |
| Altura de la instalación (EF000332) | 129.4 mm |
| Montaje directo posible (EF005689) | No |
| Anchura (EF000008) | 125 mm |
| Altura (EF000040) | 129.4 mm |
| Profundidad (EF000049) | 127 mm |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
