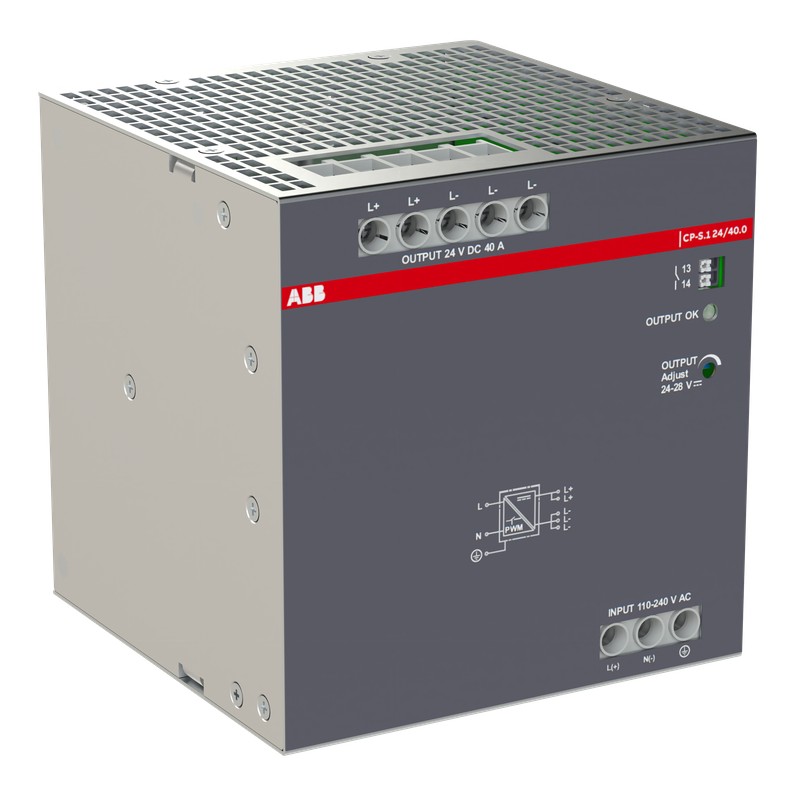

1SVR320861R1000 ABB CP-S.1 24/40.0 Quelle von alim.24Vdc /40A
1SVR320861R1000
ABB
CP-S.1 24/40.0 Quelle von alim.24Vdc /40A
Netzteil In:110-240VAC/110-250VDC Out:DC 24V/40A
Niederspannungsschaltgeräte > Gleichstromversorgung
Elektronische Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85044095 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SAC200141H0001 |
| Montage- und Betriebsanleitung | 1SVC320360M0000 |
| Verdrahtungsplan | 9AKK107992A8774 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 125 mm |
| Höhe (Netto-Abmessung) | 129.4 mm |
| Tiefe (Netto-Abmessung) | 127 mm |
| Nettogewicht | 2.49 kg |
| Verpackungsinformationen | |
| Breite Verpackungseinheit 1 | 178 mm |
| Länge Verpackungseinheit 1 | 168 mm |
| Höhe Verpackungseinheit 1 | 188 mm |
| Bruttogewicht Verpackungseinheit 1 | 2.86 kg |
| EAN Verpackungseinheit 1 | 4013614561139 |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 2 | 350 mm |
| Länge Verpackungseinheit 2 | 555 mm |
| Höhe Verpackungseinheit 2 | 210 mm |
| Bruttogewicht Verpackungseinheit 2 | 18.5 kg |
| Menge Verpackungseinheit 2 | Karton 6 Stück |
| Technische Daten | |
| Funktion | Schaltnetzteil |
| Anzahl Phasen | 1-phasig |
| Bemessungseingangsspannung (UIN) | 110 ... 240 V AC |
| 110 ... 250 V DC | |
| Eingangsspannung (Uin) | 99 ... 264 V AC |
| 99 ... 277 V DC | |
| Typischer Eingangsstrom | (115 V AC) 9.5 A |
| (230 V AC) 5 A | |
| Überbrückungszeit | (230 V AC) min. 20 ms |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| DC | |
| Bemessungsfrequenzgrenzen | 45 ... 65 Hz |
| Kennlinie bei Überlast | U/I-Ausgangskennlinie mit Leistungsreserve |
| Ausgangsleistung | 960 W |
| Bemessungsausgangsspannung | 24 V DC |
| Ausgangsspannung (Uout) | 24 V DC |
| Ausgangsstrom | 40 A |
| Maximaler Ausgangsstrom (Iout) | 60 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Eingangs-/Ausgangsstromkreis 4 kV |
| Eingangsstromkreis/PE 4 kV | |
| Eingangsstromkreis/Relaiskontakt 4 kV | |
| Ausgangsstromkreis/PE 0.8 kV | |
| Ausgangsstromkreis 0.8 kV | |
| Bemessungsisolationsspannung (Ui) | Eingangsstromkreis / Ausgangsstromkreis 300 V |
| Eingangsstromkreis / PE 300 V | |
| Eingangsstromkreis / Relaiskontakt 300 V | |
| Ausgangsstromkreis / PE 50 V | |
| Schutzart | Gehäuse IP20 |
| Anschlussklemmen IP20 | |
| Verschmutzungsgrad | 2 |
| Anschlussmöglichkeit-Eingangsstromkreis | flexibel mit Aderendhülse 0.5 ... 10.0 mm² |
| flexibel 0.5 ... 10.0 mm² | |
| starr 0.5 ... 10.0 mm² | |
| Anschlussmöglichkeit-Ausgangsstromkreis | flexibel mit Aderendhülse 0.5 ... 10 mm² |
| flexibel 0.5 ... 10.0 mm² | |
| starr 0.5 ... 10.0 mm² | |
| Anzugsdrehmoment | 2.8 N·m |
| Eingangsstromkreis 1.47 N·m | |
| Ausgangsstromkreis 1.47 N·m | |
| Abisolierlänge | Hilfsstromkreis 7 mm |
| Eingangsstromkreis 10 mm | |
| Ausgangsstromkreis 10 mm | |
| Empfohlener Schraubendreher | PH2 |
| 1 x 5.5 | |
| Eingangs-/Ausgangsstromkreis PH2 | |
| Mindestmontageabstände | anderes Gerät gleichen Typs, horizontal 25 mm |
| anderes Gerät gleichen Typs, vertikal 50 mm | |
| Einbaulage | Position 1 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit-Eingangsstromkreis UL/CSA | flexibel mit Aderendhülse 20-8 AWG |
| flexibel 20-8 AWG | |
| starr 20-8 AWG | |
| Anschlussmöglichkeit-Ausgangsstromkreis UL/CSA | flexibel mit Aderendhülse 20-8 AWG |
| flexibel 20-8 AWG | |
| starr 20-8 AWG | |
| Anzugsdrehmoment UL/CSA | Eingangsstromkreis 13 in·lb |
| Ausgangsstromkreis 13 in·lb | |
| Electromagnetic Compatibility | |
| Elektrostatische Entladung (ESD) nach IEC 61000-4-2 | Level 4 Luftentladung 15 kV |
| Level 4 Kontaktentladung 8 kV | |
| Störfestigkeit gegen elektromagnetische Felder nach IEC 61000-4-3 | Level 3 10 V/m |
| Störfestigkeit gegen Stoßspannungen nach IEC 61000-4-5 | Level 4 Leitung-zu-Erde 4 kV |
| Level 4 Leitung-zu-Leitung 2 kV | |
| Elektromagnetische Verträglichkeit (EMV) | Immunität - Klasse B |
| Emission - Klasse B | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -40 ... +85 °C | |
| Höchstzulässige Betriebshöhenlage | 5000 m |
| Widerstandsfähigkeit gegen feucht Wärme nach IEC 60068-2-30 | Test Db 55°C, 2 cycles |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 30g 3 Schocks 6 ms |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | ±0,15 mm 10 ... 58 Hz |
| 10 Durchlaufzyklen pro Achse: 2g 58 ... 150 Hz | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD982001-4501 |
| RoHS Erklärung | 1SVD982001-4401 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 8813066c-d5b7-4c77-a7a3-21675aef727a Deutschland (DE) |
| Vereinfachtes SCIP | 0499dcb8-d039-4ae0-af28-93e61c8c5a46 Niederlande (NL) |
| 0814bc51-d9ed-4538-aba7-c662c0a50724 Deutschland (DE) | |
| 140e05d1-0b44-4c38-929b-0f9a823a64ee Polen (PL) | |
| 184cf0db-6a96-47b6-b74c-a4e5de367fec Tschechische Republik (CZ) | |
| 1fe8d86b-a06a-4f43-aa11-e03354fc09fd Deutschland (DE) | |
| 2789a533-a6ae-420d-b00f-90ea2d3b0182 Belgien (BE) | |
| 2794299e-df1e-4923-acc7-5030e3919aac Spanien (ES) | |
| 28492e48-c5cf-40fb-8968-ed8d332f8e21 Norwegen (NO) | |
| 2869396b-8ba5-4cd7-b361-15e254a3b60a Finnland (FI) | |
| 301bb389-d362-48cd-8e19-05233544efc5 Schweden (SE) | |
| 32a555d7-e6f9-4080-803e-2821d0f3b49a Schweden (SE) | |
| 469e4d47-2a55-4d05-a2b4-fd02c5ef94ce Ungarn (HU) | |
| 51ddeb05-125e-4580-8083-a4f30f746dc9 Frankreich (FR) | |
| 527ebfc2-a851-4eef-9127-fd6c40bb54b9 Belgien (BE) | |
| 5b4e7758-f927-4eb7-84b8-a46f7d2f1234 Kroatien (CR) | |
| 6bde752d-fa75-45ad-b6c9-5a547c4bb365 Ungarn (HU) | |
| 8b7117d7-a82c-49e5-a11d-984f4617f508 Portugal (PT) | |
| 8f7b2cc5-3519-4546-bf97-08c0dd74b2f3 Estland (EE) | |
| b66c890a-f66e-4cd8-b5f8-533f1063f3cb Griechenland (GR) | |
| b706b933-404d-4fc2-b718-58998c0d2e8b Dänemark (DK) | |
| b7706c17-adc5-4a7e-aef4-960d2a035c96 Polen (PL) | |
| be7abafa-215e-464c-88ab-c5b86f7d2885 Bulgarien (BG) | |
| cce756a7-68f4-4ea6-8c5e-50bfc0ced45c Deutschland (DE) | |
| cd5d2142-9c5f-4416-a11c-3420b8cf0444 Polen (PL) | |
| d20edd36-46ab-4912-b8d6-9d1483d469f4 Italien (IT) | |
| da528829-4b26-44dc-8fc6-5570debd7329 Deutschland (DE) | |
| fb8d8208-0b11-43b7-8946-73f425122e70 Frankreich (FR) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006535 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CB Zertifikat | CB_DE_2-029958-M1 |
| cULus Zertifikat | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Konformitätserklärung - CE | 1SVD982043-00 |
| Konformitätserklärung - UKCA | 1SVD982043-10 |
| DNV Zertifikat | DNV_TAA0000300 |
| SEMI Zertifikat | 9AKK108470A0207 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | T |
| ETIM 9 | EC002540 - Gleichstromversorgung |
| ETIM 10 | EC002540 - Gleichstromversorgung |
| eClass | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| E-Nummer (Finnland) | 2712890 |
| E-Nummer (Norwegen) | 6608904 |
| E-Nummer (Schweden) | 5213658 |
| Merkmal | Wert |
|---|---|
| Spannungsart der Versorgungsspannung (EF002991) | AC/DC |
| 1. Ausgangsspannung (EF006792) | 24 V |
| 2. Ausgangsspannung (EF006797) | 0 V |
| 3. Ausgangsspannung (EF006800) | 0 V |
| Max. Ausgangsstrom 1 (EF008284) | 60 A |
| Max. Ausgangsstrom 2 (EF008285) | 0 A |
| Max. Ausgangsstrom 3 (EF008286) | 0 A |
| Ausgangsspannung einstellbar (EF007002) | Nein |
| Nennwert Ausgangsspannung 1 (EF009393) | 24 V |
| Nennwert Ausgangsspannung 2 (EF009394) | 0 V |
| Nennwert Ausgangsspannung 3 (EF009395) | 0 V |
| Nennwert Ausgangsstrom 1 (EF009396) | 40 A |
| Nennwert Ausgangsstrom 2 (EF009397) | 0 A |
| Nennwert Ausgangsstrom 3 (EF009398) | 0 A |
| Kurzschlussfest (EF007332) | Ja |
| Bemessungsversorgungsspannung AC 50 Hz (EF007076) | 264 V |
| Bemessungsversorgungsspannung AC 60 Hz (EF007077) | 264 V |
| Bemessungsversorgungsspannung DC (EF007078) | 277 V |
| Ausgangsspannung geregelt (EF003092) | Ja |
| Leistungsaufnahme (EF000346) | 1022 VA |
| Leistungsabgabe (EF003034) | 960 W |
| Stabilisiert (EF005302) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wandmontage möglich (EF003973) | Nein |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Einbaubreite (EF000846) | 125 mm |
| Einbauhöhe (EF000332) | 129.4 mm |
| Direktmontage möglich (EF005689) | Nein |
| Breite (EF000008) | 125 mm |
| Höhe (EF000040) | 129.4 mm |
| Tiefe (EF000049) | 127 mm |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | 1 |
