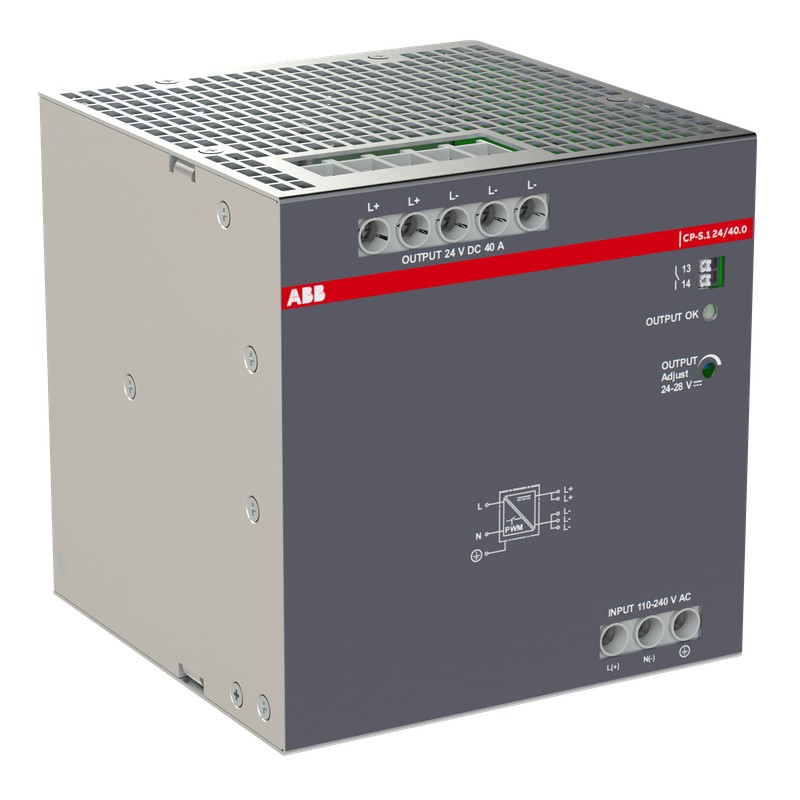

1SVR320861R1000 ABB CP-S.1 24/40.0 Fonte de alim.24Vdc /40A
1SVR320861R1000
ABB
CP-S.1 24/40.0 Fonte de alim.24Vdc /40A
CP-S.1 24/40.0 Power supply In:110-240VAC/110-250VDC Out:DC 24V/40A
Aparelhos elétricos de baixa tensão > Fonte de alimentação CC
Relés eletrônicos
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85044095 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SAC200141H0001 |
| Instruções e Manuais | 1SVC320360M0000 |
| Wiring Diagram | 9AKK107992A8774 |
| Dimensions | |
| Largura Líquida do Produto | 125 mm |
| Altura Líquida do Produto | 129.4 mm |
| Profundidade/Comprimento Líquidos do Produto | 127 mm |
| Peso Líquido do Produto | 2.49 kg |
| Container Information | |
| Largura da embalagem Nível 1 | 178 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 168 mm |
| Altura da embalagem Nível 1 | 188 mm |
| Peso bruto da embalagem Nível 1 | 2.86 kg |
| Nível de Embalagem 1 EAN | 4013614561139 |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 2 | 350 mm |
| Profundidade/Comprimento da embalagem Nível 2 | 555 mm |
| Altura da embalagem Nível 2 | 210 mm |
| Peso bruto da embalagem Nível 2 | 18.5 kg |
| Unidades de embalagem Nível 2 | carton 6 piece |
| Technical | |
| Function | Switch mode power supply |
| Número de fases | 1-phase |
| Rated Input Voltage (UIN) | 110 ... 240 V AC |
| 110 ... 250 V DC | |
| Tensão de Entrada (Uin) | 99 ... 264 V AC |
| 99 ... 277 V DC | |
| Typical Input Current | (115 V AC) 9.5 A |
| (230 V AC) 5 A | |
| Hold-up Time | (230 V AC) min. 20 ms |
| Frequência nominal (f) | 50 / 60 Hz |
| DC | |
| Rated Frequency Limits | 45 ... 65 Hz |
| Characteristic of Output | U/I characteristic curve with power reserve |
| Potência de Saída | 960 W |
| Rated Output Voltage | 24 V DC |
| Tensão de Saída (Uout) | 24 V DC |
| Corrente de saída | 40 A |
| Output Current Maximum (Iout) | 60 A |
| Rated Impulse Withstand Voltage (Uimp) | Input Circuit / Output Circuit 4 kV |
| Input Circuit / PE 4 kV | |
| Input Circuit / Relay Contact 4 kV | |
| Output Circuit / PE 0.8 kV | |
| Output Circuit 0.8 kV | |
| Rated Insulation Voltage (Ui) | Input Circuit / Output Circuit 300 V |
| Input Circuit / PE 300 V | |
| Input Circuit / Relay Contact 300 V | |
| Output Circuit / PE 50 V | |
| Grau de proteção | Housing IP20 |
| Terminals IP20 | |
| Pollution Degree | 2 |
| Connecting Capacity Input Circuit | Flexible with Ferrule 0.5 ... 10.0 mm² |
| Flexible 0.5 ... 10.0 mm² | |
| Rigid 0.5 ... 10.0 mm² | |
| Connecting Capacity Output Circuit | Flexible with Ferrule 0.5 ... 10 mm² |
| Flexible 0.5 ... 10.0 mm² | |
| Rigid 0.5 ... 10.0 mm² | |
| Binário de aperto | 2.8 N·m |
| Input Circuit 1.47 N·m | |
| Output Circuit 1.47 N·m | |
| Wire Stripping Length | Auxiliary Circuit 7 mm |
| Input Circuit 10 mm | |
| Output Circuit 10 mm | |
| Recommended Screw Driver | PH2 |
| 1 x 5.5 | |
| Input Circuit / Output Circuit PH2 | |
| Minimum Mounting Distance | Other Device Same Type, Horizontal 25 mm |
| Other Device Same Type, Vertical 50 mm | |
| Posição de montagem | 1 |
| Montagem na calha DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Technical UL/CSA | |
| Connecting Capacity Input Circuit UL/CSA | Flexible with Ferrule 20-8 AWG |
| Flexible 20-8 AWG | |
| Rigid 20-8 AWG | |
| Connecting Capacity Output Circuit UL/CSA | Flexible with Ferrule 20-8 AWG |
| Flexible 20-8 AWG | |
| Rigid 20-8 AWG | |
| Tightening Torque UL/CSA | Input Circuit 13 in·lb |
| Output Circuit 13 in·lb | |
| Electromagnetic Compatibility | |
| Electrostatic Discharge (ESD Immunity) acc. to IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Radiated Electromagnetic Field Immunity acc. to IEC 61000-4-3 | Level 3 10 V/m |
| Surge Immunity acc. to IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Electromagnetic Compatibility (EMC) | Immunity - Class B |
| Emission - Class B | |
| Environmental | |
| Temperatura do ar ambiente | Operation -25 ... +70 °C |
| Storage -40 ... +85 °C | |
| Altitude de operação máxima permissível | 5000 m |
| Resistance to Damp Heat acc. to IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Resistência ao Choque de acordo com IEC 60068-2-27 | 30g 3 shocks 6 ms |
| Resistance to Vibrations | ±0.15 mm 10 ... 58 Hz |
| 10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD982001-4501 |
| Informação RoHS | 1SVD982001-4401 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 8813066c-d5b7-4c77-a7a3-21675aef727a Germany |
| SCIP simplificado | 0499dcb8-d039-4ae0-af28-93e61c8c5a46 Netherlands |
| 0814bc51-d9ed-4538-aba7-c662c0a50724 Germany | |
| 140e05d1-0b44-4c38-929b-0f9a823a64ee Poland | |
| 184cf0db-6a96-47b6-b74c-a4e5de367fec Czech Republic | |
| 1fe8d86b-a06a-4f43-aa11-e03354fc09fd Germany | |
| 2789a533-a6ae-420d-b00f-90ea2d3b0182 Belgium | |
| 2794299e-df1e-4923-acc7-5030e3919aac Spain | |
| 28492e48-c5cf-40fb-8968-ed8d332f8e21 Norway | |
| 2869396b-8ba5-4cd7-b361-15e254a3b60a Finland | |
| 301bb389-d362-48cd-8e19-05233544efc5 Sweden | |
| 32a555d7-e6f9-4080-803e-2821d0f3b49a Sweden | |
| 469e4d47-2a55-4d05-a2b4-fd02c5ef94ce Hungary | |
| 51ddeb05-125e-4580-8083-a4f30f746dc9 France | |
| 527ebfc2-a851-4eef-9127-fd6c40bb54b9 Belgium | |
| 5b4e7758-f927-4eb7-84b8-a46f7d2f1234 Croatia | |
| 6bde752d-fa75-45ad-b6c9-5a547c4bb365 Hungary | |
| 8b7117d7-a82c-49e5-a11d-984f4617f508 Portugal | |
| 8f7b2cc5-3519-4546-bf97-08c0dd74b2f3 Estonia | |
| b66c890a-f66e-4cd8-b5f8-533f1063f3cb Greece | |
| b706b933-404d-4fc2-b718-58998c0d2e8b Denmark | |
| b7706c17-adc5-4a7e-aef4-960d2a035c96 Poland | |
| be7abafa-215e-464c-88ab-c5b86f7d2885 Bulgaria | |
| cce756a7-68f4-4ea6-8c5e-50bfc0ced45c Germany | |
| cd5d2142-9c5f-4416-a11c-3420b8cf0444 Poland | |
| d20edd36-46ab-4912-b8d6-9d1483d469f4 Italy | |
| da528829-4b26-44dc-8fc6-5570debd7329 Germany | |
| fb8d8208-0b11-43b7-8946-73f425122e70 France | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006535 |
| REEE B2C / B2B | Business To Business |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificates and Declarations | |
| CB Certificate | CB_DE_2-029958-M1 |
| Certificado cULus | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Declaração de conformidade -CE | 1SVD982043-00 |
| Declaration of Conformity - UKCA | 1SVD982043-10 |
| Certificado DNV | DNV_TAA0000300 |
| SEMI Certificate | 9AKK108470A0207 |
| External Classifications and Standards | |
| Código de classificação do objeto | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| eClass | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| E-Number (Finland) | 2712890 |
| E-Number (Norway) | 6608904 |
| E-Number (Sweden) | 5213658 |
| Característica | Valor |
|---|---|
| Tipo de tensão de alimentação (EF002991) | AC/DC |
| 1a tensão de saída (EF006792) | 24 V |
| 2a tensão de saída (EF006797) | 0 V |
| 3a tensão de saída (EF006800) | 0 V |
| Máx. corrente de saída 1 (EF008284) | 60 A |
| Máx. corrente de saída 2 (EF008285) | 0 A |
| Máx. corrente de saída 3 (EF008286) | 0 A |
| Tensão secundária ajustável (EF007002) | Não |
| Valor nominal tensão de saída 1 (EF009393) | 24 V |
| Valor nominal tensão de saída 2 (EF009394) | 0 V |
| Valor nominal tensão de saída 3 (EF009395) | 0 V |
| Valor nominal corrente de saída 1 (EF009396) | 40 A |
| Valor nominal corrente de saída 2 (EF009397) | 0 A |
| Valor nominal corrente de saída 3 (EF009398) | 0 A |
| Protegido contra curtos-circuitos (EF007332) | Sim |
| Tensão de alimentação nominal em AC 50 Hz (EF007076) | 264 V |
| Tensão nominal de alimentação em AC 60 Hz (EF007077) | 264 V |
| Tensão de alimentação nominal em DC (EF007078) | 277 V |
| Tensão de saída estabilizada (EF003092) | Sim |
| Consumo (potência em VA) (EF000346) | 1022 VA |
| Potência à saída (EF003034) | 960 W |
| Estabilizado (EF005302) | Sim |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Possível montagem em calha (EF003972) | Sim |
| Possível montagem na parede (EF003973) | Não |
| Versão modular (EF001126) | Não |
| Largura para embutir (EF000846) | 125 mm |
| Altura embutida (EF000332) | 129.4 mm |
| Possibilidade de montagem direta (EF005689) | Não |
| Largura (EF000008) | 125 mm |
| Altura (EF000040) | 129.4 mm |
| Profundidade (EF000049) | 127 mm |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Grau de proteção (IP) (EF005474) | IP20 |
| Grau de proteção (NEMA) (EF011959) | 1 |
