ABBRelais électroniques1SVR320861R1000 ABB CP-S.1 24/40.0 Source d’alim.24Vdc /40A

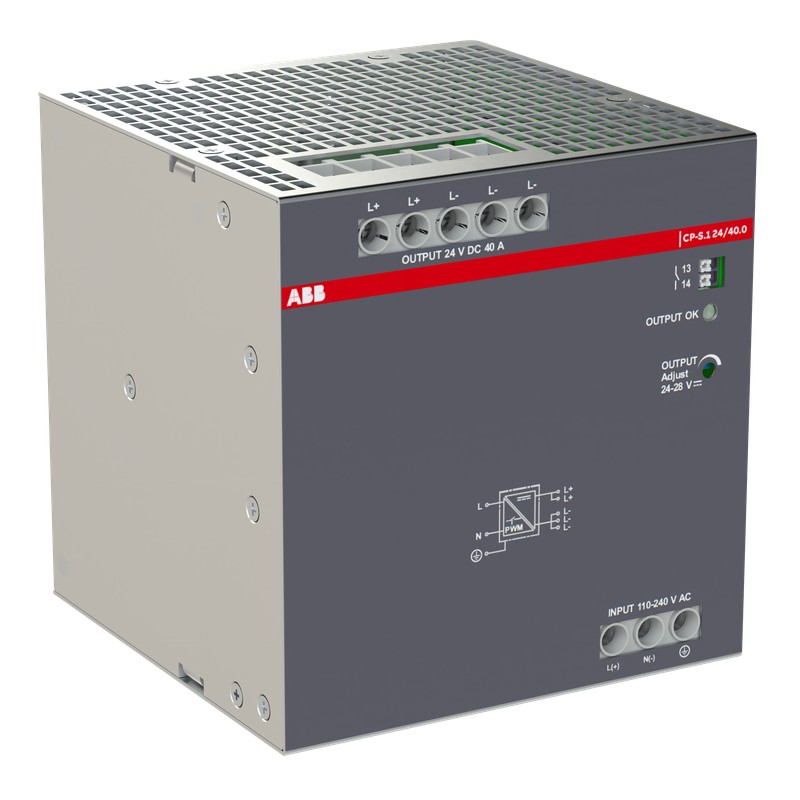

ABB 1SVR320861R1000 1SVR320861R1000 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SVR320861R1000 ABB CP-S.1 24/40.0 Source d’alim.24Vdc /40A

Référence: 1SVR320861R1000

Fabricant: ABB

Description:

CP-S.1 24/40.0 Source d’alim.24Vdc /40A
CP-S.1 24/40.0 Power supply In:110-240VAC/110-250VDC Out:DC 24V/40A

Catégories:

  • Appareillage industriel basse tension > Alimentation en courant continu
  • ABB > Relais électroniques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 542,57 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85044095
Téléchargements populaires
Fiche technique, Informations techniques1SAC200141H0001
Instructions et manuels1SVC320360M0000
Schéma de câblage9AKK107992A8774
Dimensions
Largeur nette du produit125 mm
Hauteur nette du produit129.4 mm
Profondeur/longueur nette du produit127 mm
Poids net du produit2.49 kg
Informations sur l’emballage
Largeur du niveau d’emballage 1178 mm
Profondeur/Longueur du niveau d’emballage 1168 mm
Hauteur du niveau d’emballage 1188 mm
Poids brut du colis niveau 12.86 kg
Code EAN du niveau d’emballage 14013614561139
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 2350 mm
Profondeur/Longueur du niveau d’emballage 2555 mm
Hauteur du niveau d’emballage 2210 mm
Poids brut du colis de niveau 218.5 kg
Nombre d’unités au niveau d’emballage 2carton 6 pièce
Technique
FonctionSwitch mode power supply
Nombre de phases1-phase
Tension d'entrée nominale (UIN)110 ... 240 V AC
110 ... 250 V DC
Tension d'entrée (Uin)99 ... 264 V AC
99 ... 277 V DC
Courant d'entrée typique(115 V AC) 9.5 A
(230 V AC) 5 A
Temps d'attente(230 V AC) min. 20 ms
Fréquence nominale (f)50 / 60 Hz
DC
Limites de fréquence nominale45 ... 65 Hz
Caractéristiques de la sortieU/I characteristic curve with power reserve
Puissance de sortie960 W
Tension de sortie nominale24 V DC
Tension de sortie (Uout)24 V DC
Courant de sortie40 A
Courant de sortie maximal (Iout)60 A
Tension nominale de tenue aux impulsions (Uimp)Input Circuit / Output Circuit 4 kV
Input Circuit / PE 4 kV
Input Circuit / Relay Contact 4 kV
Output Circuit / PE 0.8 kV
Output Circuit 0.8 kV
Tension d'isolement nominale (Ui)Input Circuit / Output Circuit 300 V
Input Circuit / PE 300 V
Input Circuit / Relay Contact 300 V
Output Circuit / PE 50 V
Degré de protectionHousing IP20
Terminals IP20
Degré de pollution2
Circuit d'entrée de capacité de connexionFlexible with Ferrule 0.5 ... 10.0 mm²
Flexible 0.5 ... 10.0 mm²
Rigid 0.5 ... 10.0 mm²
Circuit de sortie de capacité de connexionFlexible with Ferrule 0.5 ... 10 mm²
Flexible 0.5 ... 10.0 mm²
Rigid 0.5 ... 10.0 mm²
Couple de serrage2.8 N·m
Input Circuit 1.47 N·m
Output Circuit 1.47 N·m
Longueur de dénudage des filsCircuit Auxiliaire 7 mm
Input Circuit 10 mm
Output Circuit 10 mm
Tournevis recommandéPH2
1 x 5.5
Input Circuit / Output Circuit PH2
Distance de montage minimaleOther Device Same Type, Horizontal 25 mm
Other Device Same Type, Vertical 50 mm
Position de montage1
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Technique UL/CSA
Capacité de connexion du circuit d'entrée UL/CSAFlexible with Ferrule 20-8 AWG
Flexible 20-8 AWG
Rigid 20-8 AWG
Circuit de sortie de capacité de connexion UL/CSAFlexible with Ferrule 20-8 AWG
Flexible 20-8 AWG
Rigid 20-8 AWG
Couple de serrage UL/CSAInput Circuit 13 in·lb
Output Circuit 13 in·lb
Compatibilité électromagnétique
Décharge électrostatique (immunité ESD) selon la norme IEC 61000-4-2Level 4 Air Discharge 15 kV
Level 4 Contact Discharge 8 kV
Immunité aux champs électromagnétiques rayonnés selon la norme CEI 61000-4-3Level 3 10 V/m
Immunité aux surtensions selon la norme IEC 61000-4-5Level 4 Line-to-Ground 4 kV
Level 4 Line-to-Line 2 kV
Compatibilité électromagnétique (CEM)Immunity - Class B
Emission - Class B
Environnemental
Température de l'air ambiantOperation -25 ... +70 °C
Storage -40 ... +85 °C
Altitude maximale de fonctionnement autorisée5000 m
Résistance à la chaleur humide selon la norme IEC 60068-2-30Test Db: 55°C, 2 cycles
Résistance aux chocs selon la norme IEC 60068-2-2730g 3 shocks 6 ms
Résistance aux vibrations±0.15 mm 10 ... 58 Hz
10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SVD982001-4501
Informations RoHS1SVD982001-4401
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP8813066c-d5b7-4c77-a7a3-21675aef727a Germany
SCIP simplifié0499dcb8-d039-4ae0-af28-93e61c8c5a46 Netherlands
0814bc51-d9ed-4538-aba7-c662c0a50724 Germany
140e05d1-0b44-4c38-929b-0f9a823a64ee Poland
184cf0db-6a96-47b6-b74c-a4e5de367fec Czech Republic
1fe8d86b-a06a-4f43-aa11-e03354fc09fd Germany
2789a533-a6ae-420d-b00f-90ea2d3b0182 Belgium
2794299e-df1e-4923-acc7-5030e3919aac Spain
28492e48-c5cf-40fb-8968-ed8d332f8e21 Norway
2869396b-8ba5-4cd7-b361-15e254a3b60a Finland
301bb389-d362-48cd-8e19-05233544efc5 Sweden
32a555d7-e6f9-4080-803e-2821d0f3b49a Sweden
469e4d47-2a55-4d05-a2b4-fd02c5ef94ce Hungary
51ddeb05-125e-4580-8083-a4f30f746dc9 France
527ebfc2-a851-4eef-9127-fd6c40bb54b9 Belgium
5b4e7758-f927-4eb7-84b8-a46f7d2f1234 Croatia
6bde752d-fa75-45ad-b6c9-5a547c4bb365 Hungary
8b7117d7-a82c-49e5-a11d-984f4617f508 Portugal
8f7b2cc5-3519-4546-bf97-08c0dd74b2f3 Estonia
b66c890a-f66e-4cd8-b5f8-533f1063f3cb Greece
b706b933-404d-4fc2-b718-58998c0d2e8b Denmark
b7706c17-adc5-4a7e-aef4-960d2a035c96 Poland
be7abafa-215e-464c-88ab-c5b86f7d2885 Bulgaria
cce756a7-68f4-4ea6-8c5e-50bfc0ced45c Germany
cd5d2142-9c5f-4416-a11c-3420b8cf0444 Poland
d20edd36-46ab-4912-b8d6-9d1483d469f4 Italy
da528829-4b26-44dc-8fc6-5570debd7329 Germany
fb8d8208-0b11-43b7-8946-73f425122e70 France
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006535
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat CBCB_DE_2-029958-M1
Certificat cULuscULus61010-1_E174460
cULus121201_E523399
Déclaration de conformité - CE1SVD982043-00
Déclaration de conformité - UKCA1SVD982043-10
Certificat DNVDNV_TAA0000300
Certificat SEMI9AKK108470A0207
Classifications et normes externes
Code de classification des objetsT
ETIM 9EC002540 - DC-power supply
ETIM 10EC002540 - DC-power supply
eClassV11.0 : 27040701
UNSPSC39121004
Numéro E (Finlande)2712890
Numéro E (Norvège)6608904
Numéro E (Suède)5213658

ETIM for 1SVR320861R1000 Appareillage industriel basse tension (EC002540)

Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristique1ere tension de sortie (EF006792)
Valeur de la caractéristique24 V
Nom de la caractéristique2e tension de sortie (EF006797)
Valeur de la caractéristique0 V
Nom de la caractéristique3e tension de sortie (EF006800)
Valeur de la caractéristique0 V
Nom de la caractéristiqueCourant de sortie max. 1 (EF008284)
Valeur de la caractéristique60 A
Nom de la caractéristiqueCourant de sortie max. 2 (EF008285)
Valeur de la caractéristique0 A
Nom de la caractéristiqueCourant de sortie max. 3 (EF008286)
Valeur de la caractéristique0 A
Nom de la caractéristiqueTension de sortie ajustable (EF007002)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueValeur nominale de la tension de sortie 1 (EF009393)
Valeur de la caractéristique24 V
Nom de la caractéristiqueValeur nominale de la tension de sortie 2 (EF009394)
Valeur de la caractéristique0 V
Nom de la caractéristiqueValeur nominale de la tension de sortie 3 (EF009395)
Valeur de la caractéristique0 V
Nom de la caractéristiqueValeur nominale du courant de sortie 1 (EF009396)
Valeur de la caractéristique40 A
Nom de la caractéristiqueValeur nominale du courant de sortie 2 (EF009397)
Valeur de la caractéristique0 A
Nom de la caractéristiqueValeur nominale du courant de sortie 3 (EF009398)
Valeur de la caractéristique0 A
Nom de la caractéristiqueProtégé contre les courts-circuits (EF007332)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension d'alimentation assignée à CA 50 Hz (EF007076)
Valeur de la caractéristique264 V
Nom de la caractéristiqueTension d'alimentation assignée à CA 60 Hz (EF007077)
Valeur de la caractéristique264 V
Nom de la caractéristiqueTension d'alimentation assignée CC (EF007078)
Valeur de la caractéristique277 V
Nom de la caractéristiqueTension de sortie réglée (EF003092)
Valeur de la caractéristiqueOui
Nom de la caractéristiquePuissance absorbée (EF000346)
Valeur de la caractéristique1022 VA
Nom de la caractéristiquePuissance dissipée (EF003034)
Valeur de la caractéristique960 W
Nom de la caractéristiqueStabilisé (EF005302)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural possible (EF003973)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage sur rail (EF001126)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur de montage (EF000846)
Valeur de la caractéristique125 mm
Nom de la caractéristiqueHauteur d'encastrement (EF000332)
Valeur de la caractéristique129.4 mm
Nom de la caractéristiqueMontage direct possible (EF005689)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique125 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique129.4 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique127 mm
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique1
