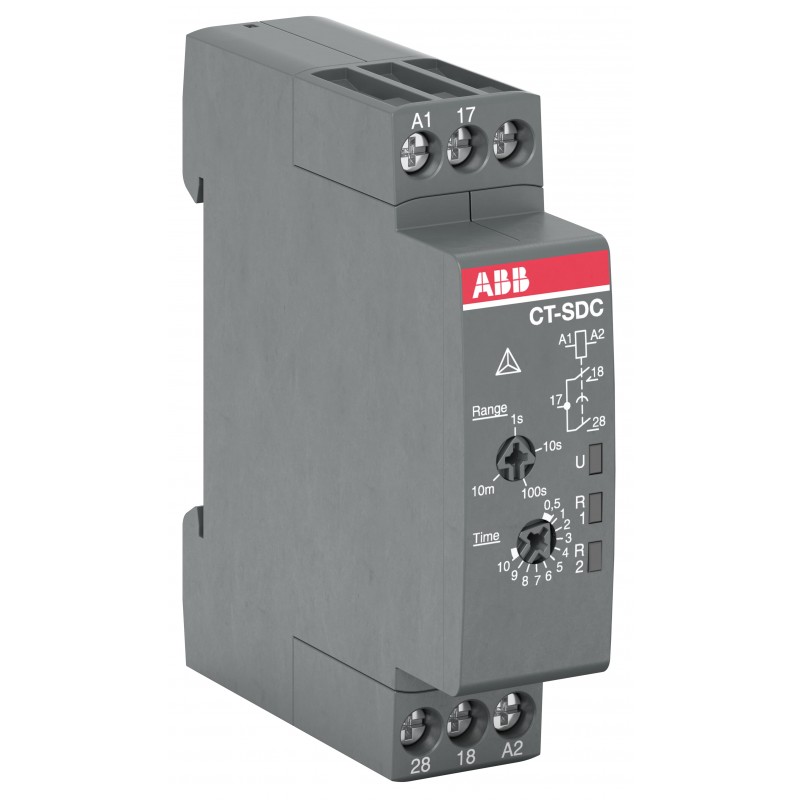

1SVR508211R0100 ABB CT-SDC.22
1SVR508211R0100
ABB
CT-SDC.22
CT-SDC.22 Time relay, Star-delta 2n/o, 24-48VDC/24-240VAC
Relés > Relé temporizador
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614534232 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC405924_EPLAN |
| Dimensiones | |
| Ancho del product | 17.5 mm |
| Alto del producto | 70 mm |
| Largo del product | 63 mm |
| Peso del product | 0.059 kg |
| Técnica | |
| Tipo de relé temporizador | Estrella-Triángulo |
| Rango de tiempo | 0.05 s ... 10 minute [unit of time] |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 2 N/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Par de apriete | 0.5 ... 0.8 N·m |
| Longitud de pelado del cable | 7 mm |
| Destornillador recomendado | 0.8 x 4 |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-16 AWG | |
| Par de apriete UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-2 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 4ae9db40-07a8-4661-b510-00ddf4159c23 Germany |
| SCIP simplificado | ae25d0a6-2bb1-40e1-8997-75cf0c6aa5cb Germany |
| 1f543bed-6c73-401c-a21a-9d74cc404649 Poland | |
| 9ec53dfa-c632-426a-9465-5ec2f5c27983 Netherlands | |
| 441ddc71-e70e-4b6e-9959-103d2e89d080 Hungary | |
| 5c480401-ed42-4aa0-86df-03f69defd2a8 France | |
| d317fd26-9396-4ba6-9ec7-8e5384ad2b91 Germany | |
| 8784969e-1148-4ff7-9a89-41366792275e Hungary | |
| 81819f09-8bef-4e61-a24e-e2df249806e1 Germany | |
| f08a9834-7cdb-4ecc-b581-a9d61821f6a7 Spain | |
| 7a8b325c-2f5e-4170-a4b5-5541d5a10d16 Belgium | |
| a8141cb9-e36f-4cd9-adb8-084952b48f3d Norway | |
| 4e80fca6-6435-4aaa-b485-ddf235a2986a Greece | |
| 593ae78c-cea7-4890-9c55-9c6d47a23dce Finland | |
| 6ff640cf-5f8f-4449-a3ba-cdc11cc4d364 Belgium | |
| f3b31f59-6849-4fde-bc6b-d026dffafb25 Italy | |
| 2a95d2b2-8cee-4d9d-9e06-b5e260fb83c5 Croatia | |
| 9158d365-36eb-4c83-9997-cdc90e6a2c05 Czech Republic | |
| b9e738ef-41b9-4a93-8968-c186b0cae137 France | |
| 5ce847f7-d7c0-4c51-9e0d-06eab4ffa226 Sweden | |
| 0ceb2111-c711-42ad-947e-a5e6f574f50b Sweden | |
| bc8a6a27-bc53-4d1c-86be-eee0db829edb Poland | |
| 6110b9e0-1ed8-4646-808e-e869aeddd74a Denmark | |
| 36fafa46-d356-4965-b1b3-8f4141997290 Germany | |
| 3c4a3a6c-2386-456f-be03-913319ede16c Portugal | |
| b9ad8cb1-f661-4324-bb64-f13bab951ca1 Poland | |
| d01201af-70d8-4f25-b4ed-dc0c0664e239 Estonia | |
| 2331e911-1a18-41e3-b7fe-353a619d5ae7 Bulgaria | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2019010303150608 |
| Certificado CQC | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaración de conformidad - CCC | 2020980303000209 |
| Declaración de conformidad - CE | 1SVD981068 |
| Declaración de conformidad - UKCA | 1SVD981068-10 |
| Certificado DNV GL | DNV_GL_TAA00002TS |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 89 mm |
| Embalaje Nivel 1 Largo | 20 mm |
| Embalaje Nivel 1 Alto | 65 mm |
| Embalaje Nivel 1 Peso | 0.071 kg |
| Embalaje Nivel 1 EAN | 4013614534232 |
| Nivel de paquete 2 EAN | 4013614580413 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712835 |
| Número E (Noruega) | 4189328 |
| Número E (Suecia) | 4030226 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Función de respuesta retrasada (EF003374) | No |
| Función de temporización de reposo (EF003401) | No |
| Función activada (EF003378) | No |
| Función de final de apagado (EF003402) | No |
| Función estrella-triángulo (EF003380) | Sí |
| Función de conformación de impulsos (EF003403) | No |
| Función intermitente comenzando con pausa, tiempo fijo (EF003363) | No |
| Función intermitente comenzando con pulso, tiempo fijo (EF003364) | No |
| Función de reloj con pausa inicial, variable (EF003365) | No |
| Función de reloj comenzando con pulso, variable (EF003366) | No |
| Posibilidad de operación remota (EF003361) | No |
| Adecuado como control remoto (EF003362) | No |
| Conectable al contactor (EF006952) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 24 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 24 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Intensidad nominal (EF000001) | 4 A |
| Intervalo de tiempo (EF003384) | 0.05 s |
| Número de salidas, instantáneas, normalmente cerradas (EF006835) | 0 |
| Número de salidas, instantáneas, normalmente abiertas (EF006836) | 2 |
| Número de salidas sin retardo, inversor (EF006837) | 0 |
| Número de salidas, retardadas, normalmente cerradas (EF006838) | 0 |
| Número de salidas, retardadas, normalmente abiertas (EF006839) | 2 |
| Número de salidas, retardadas, cambiador (EF006840) | 0 |
| Salidas, conmutables retardadas/no retardadas (EF006988) | No |
| Con salida de semiconductor (EF003373) | No |
| Apto para montaje en carril DIN (EF007250) | Sí |
| Anchura (EF000008) | 17.5 mm |
| Altura (EF000040) | 70 mm |
| Profundidad (EF000049) | 63 mm |
