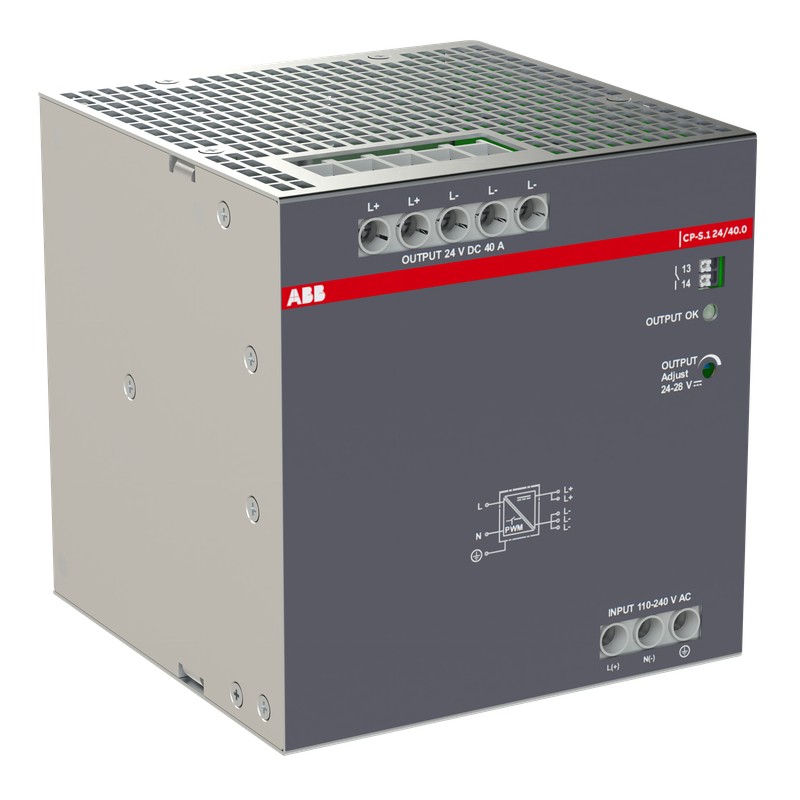

1SVR320861R1000 ABB CP-S.1 24/40.0 Sorgente di alim.24Vdc /40A
1SVR320861R1000
ABB
CP-S.1 24/40.0 Sorgente di alim.24Vdc /40A
CP-S.1 24/40.0 Power supply In:110-240VAC/110-250VDC Out:DC 24V/40A
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85044095 |
| Download Piu' Usati | |
| Scheda tecnica | 1SAC200141H0001 |
| Istruzioni e manuali | 1SVC320360M0000 |
| Schema elettrico | 9AKK107992A8774 |
| Dimensioni | |
| Larghezza prodotto | 125 mm |
| Altezza prodotto | 129.4 mm |
| Profondità prodotto | 127 mm |
| Peso netto prodotto | 2.49 kg |
| Informazioni imballo | |
| Larghezza imballo livello 1 | 178 mm |
| Profondità imballo livello 1 | 168 mm |
| Altezza imballo livello 1 | 188 mm |
| Peso lordo imballo livello 1 | 2.86 kg |
| EAN imballo livello 1 | 4013614561139 |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 2 | 350 mm |
| Profondità imballo livello 2 | 555 mm |
| Altezza imballo livello 2 | 210 mm |
| Peso lordo imballo livello 2 | 18.5 kg |
| Unità imballo livello 2 | carton 6 pezzo (i) |
| Dati tecnici | |
| Funzione | Switch mode power supply |
| Numero di fasi | 1-phase |
| Tensione d'ingresso nominale (UIN) | 110 ... 240 V AC |
| 110 ... 250 V DC | |
| Tensione d'ingresso (Uin) | 99 ... 264 V AC |
| 99 ... 277 V DC | |
| Typical Input Current | (115 V AC) 9.5 A |
| (230 V AC) 5 A | |
| Hold-up Time | (230 V AC) min. 20 ms |
| Frequenza nominale (f) | 50 / 60 Hz |
| DC | |
| Frequenza nominale | 45 ... 65 Hz |
| Characteristic of Output | U/I characteristic curve with power reserve |
| Potenza uscita | 960 W |
| Tensione d'uscita nominale | 24 V DC |
| Tensione uscita (Uout) | 24 V DC |
| Corrente di uscita | 40 A |
| Corrente d'uscita massima (Iout) | 60 A |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Ingresso / Circuito di Uscita 4 kV |
| Circuito di Ingresso / PE 4 kV | |
| Circuito di Ingresso / Contatto Relè 4 kV | |
| Circuito di Uscita / PE 0.8 kV | |
| Circuito di Uscita 0.8 kV | |
| Tensione nominale di isolamento (Ui) | Circuito di Ingresso / Circuito di Uscita 300 V |
| Circuito di Ingresso / PE 300 V | |
| Circuito di Ingresso / Contatto Relè 300 V | |
| Circuito di Uscita / PE 50 V | |
| Grado di protezione | Abitazione IP20 |
| Terminali IP20 | |
| Grado di inquinamento | 2 |
| Connecting Capacity Input Circuit | Flexible with Ferrule 0.5 ... 10.0 mm² |
| Flessibile 0.5 ... 10.0 mm² | |
| Rigid 0.5 ... 10.0 mm² | |
| Connecting Capacity Output Circuit | Flexible with Ferrule 0.5 ... 10 mm² |
| Flessibile 0.5 ... 10.0 mm² | |
| Rigid 0.5 ... 10.0 mm² | |
| Coppia di serraggio | 2.8 N·m |
| Circuito di Ingresso 1.47 N·m | |
| Circuito di Uscita 1.47 N·m | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 7 mm |
| Circuito di Ingresso 10 mm | |
| Circuito di Uscita 10 mm | |
| Cacciavite raccomandato | PH2 |
| 1 x 5.5 | |
| Circuito di Ingresso / Circuito di Uscita PH2 | |
| Distanza minima di montaggio | Other Device Same Type, Horizontal 25 mm |
| Other Device Same Type, Vertical 50 mm | |
| Posizione di montaggio | 1 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Reparto tecnico UL/CSA | |
| Connecting Capacity Input Circuit UL/CSA | Flexible with Ferrule 20-8 AWG |
| Flessibile 20-8 AWG | |
| Rigid 20-8 AWG | |
| Connecting Capacity Output Circuit UL/CSA | Flexible with Ferrule 20-8 AWG |
| Flessibile 20-8 AWG | |
| Rigid 20-8 AWG | |
| Coppia di serraggio UL/CSA | Circuito di Ingresso 13 in·lb |
| Circuito di Uscita 13 in·lb | |
| Electromagnetic Compatibility | |
| Scarica elettrostatica (immunità da ESD) secondo IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Immunità da campo elettromagnetico radiato secondo IEC 61000-4-3 | Level 3 10 V/m |
| Immunità agli impulsi secondo IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Compatibilità elettromagnetica (EMC) | Immunity - Class B |
| Emission - Class B | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +70 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | 5000 m |
| Resistance to Damp Heat acc. to IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Resistenza agli urti secondo IEC 60068-2-27 | 30g 3 shocks 6 ms |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | ±0.15 mm 10 ... 58 Hz |
| 10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD982001-4501 |
| Informazioni RoHS | 1SVD982001-4401 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 8813066c-d5b7-4c77-a7a3-21675aef727a Germania (DE) |
| SCIP semplificato | 0499dcb8-d039-4ae0-af28-93e61c8c5a46 Paesi Bassi (Olanda) (NL) |
| 0814bc51-d9ed-4538-aba7-c662c0a50724 Germania (DE) | |
| 140e05d1-0b44-4c38-929b-0f9a823a64ee Polania (PL) | |
| 184cf0db-6a96-47b6-b74c-a4e5de367fec Repubblica Ceca (CZ) | |
| 1fe8d86b-a06a-4f43-aa11-e03354fc09fd Germania (DE) | |
| 2789a533-a6ae-420d-b00f-90ea2d3b0182 Belgio (BE) | |
| 2794299e-df1e-4923-acc7-5030e3919aac Spagna (ES) | |
| 28492e48-c5cf-40fb-8968-ed8d332f8e21 Norvegia (NO) | |
| 2869396b-8ba5-4cd7-b361-15e254a3b60a Finlandia (FI) | |
| 301bb389-d362-48cd-8e19-05233544efc5 Svezia (SE) | |
| 32a555d7-e6f9-4080-803e-2821d0f3b49a Svezia (SE) | |
| 469e4d47-2a55-4d05-a2b4-fd02c5ef94ce Ungheria (HU) | |
| 51ddeb05-125e-4580-8083-a4f30f746dc9 Francia (FR) | |
| 527ebfc2-a851-4eef-9127-fd6c40bb54b9 Belgio (BE) | |
| 5b4e7758-f927-4eb7-84b8-a46f7d2f1234 Croazia (HR) | |
| 6bde752d-fa75-45ad-b6c9-5a547c4bb365 Ungheria (HU) | |
| 8b7117d7-a82c-49e5-a11d-984f4617f508 Portogallo (PT) | |
| 8f7b2cc5-3519-4546-bf97-08c0dd74b2f3 Estonia (EE) | |
| b66c890a-f66e-4cd8-b5f8-533f1063f3cb Grecia (GR) | |
| b706b933-404d-4fc2-b718-58998c0d2e8b Danimarca (DK) | |
| b7706c17-adc5-4a7e-aef4-960d2a035c96 Polania (PL) | |
| be7abafa-215e-464c-88ab-c5b86f7d2885 Bulgaria (BG) | |
| cce756a7-68f4-4ea6-8c5e-50bfc0ced45c Germania (DE) | |
| cd5d2142-9c5f-4416-a11c-3420b8cf0444 Polania (PL) | |
| d20edd36-46ab-4912-b8d6-9d1483d469f4 Italia (IT) | |
| da528829-4b26-44dc-8fc6-5570debd7329 Germania (DE) | |
| fb8d8208-0b11-43b7-8946-73f425122e70 Francia (FR) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006535 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | CB_DE_2-029958-M1 |
| Certificato cULus | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Dichiarazione di conformità - CE | 1SVD982043-00 |
| Declaration of Conformity - UKCA | 1SVD982043-10 |
| Certificato DNV | DNV_TAA0000300 |
| SEMI Certificate | 9AKK108470A0207 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| eClass | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| E-Number (Finland) | 2712890 |
| E-Number (Norway) | 6608904 |
| E-Number (Sweden) | 5213658 |
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | AC/DC |
| 1a tensione d'uscita (EF006792) | 24 V |
| 2a tensione d'uscita (EF006797) | 0 V |
| 3a tensione d'uscita (EF006800) | 0 V |
| max. corrente d'uscita 1 (EF008284) | 60 A |
| max. corrente d'uscita 2 (EF008285) | 0 A |
| max. corrente d'uscita 3 (EF008286) | 0 A |
| tensione d'uscita regolabile (EF007002) | No |
| valore nominale tensione d'uscita 1 (EF009393) | 24 V |
| valore nominale tensione d'uscita 2 (EF009394) | 0 V |
| valore nominale tensione d'uscita 3 (EF009395) | 0 V |
| valore nominale corrente d'uscita 1 (EF009396) | 40 A |
| valore nominale corrente d'uscita 2 (EF009397) | 0 A |
| valore nominale corrente d'uscita 3 (EF009398) | 0 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale AC 50 Hz (EF007076) | 264 V |
| tensione di alimentazione nominale AC 60 Hz (EF007077) | 264 V |
| tensione di alimentazione nominale DC (EF007078) | 277 V |
| tensione d'uscita regolata (EF003092) | Sì |
| assorbimento di potenza (EF000346) | 1022 VA |
| potenza erogata (EF003034) | 960 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| adatto per installazione in serie (EF001126) | No |
| larghezza di montaggio (EF000846) | 125 mm |
| altezza di installazione (EF000332) | 129.4 mm |
| montaggio diretto possibile (EF005689) | No |
| larghezza (EF000008) | 125 mm |
| altezza (EF000040) | 129.4 mm |
| profondità (EF000049) | 127 mm |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
